Узлы прохода УП 2

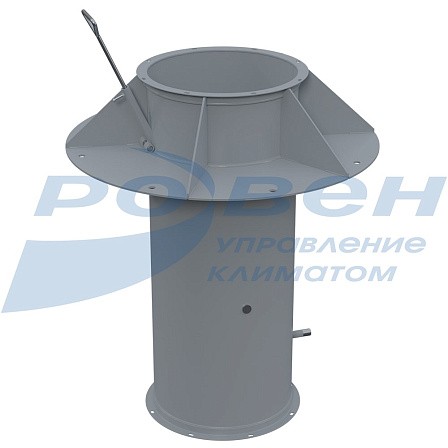

Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.
Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:
- узел прохода с клапаном с ручным управлением без кольца для сбора конденсата — УП 2 — УП 2-10;
- узел прохода с клапаном с ручным управлением и с кольцом для сбора конденсата — УП 2–11 — УП 2-21.
Узлы прохода не утепляются, утепленный только клапан.
Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
Масса, кг |
Модель |
D |
Масса, кг |
D1 |
|
без кольца для сбора конденсата |
с кольцом для сбора конденсата |
|||||
|
УП 2 |
200 |
19,1 |
УП 2-11 |
200 |
20,1 |
540 |
|
УП 2-01 |
250 |
20,3 |
УП 2-12 |
250 |
21,5 |
|
|
УП 2-02 |
315 |
21,8 |
УП 2-13 |
315 |
23,2 |
|
|
УП 2-03 |
400 |
28,2 |
УП 2-14 |
400 |
29,8 |
840 |
|
УП 2-04 |
450 |
32,7 |
УП 2-15 |
450 |
34,4 |
|
|
УП 2-05 |
500 |
39,0 |
УП 2-16 |
500 |
40,8 |
|
|
УП 2-06 |
630 |
45,0 |
УП 2-17 |
630 |
46,5 |
1140 |
|
УП 2-07 |
710 |
52,0 |
УП 2-18 |
710 |
54,2 |
|
|
УП 2-08 |
800 |
58,0 |
УП 2-19 |
800 |
60,4 |
|
|
УП 2-09 |
1000 |
73,2 |
УП 2-20 |
1000 |
77,0 |
1340 |
|
УП 2-10 |
1250 |
86,0 |
УП 2-21 |
1250 |
90,0 |
1590 |
По отдельной заявке изготавливаются узлы прохода нестандартных размеров.
МАРКИРОВКА:
Узел прохода УП 2-02
где: УП2 - модель узла прохода;
02 - комплектация и типоразмер (по таблице габаритных размеров).
