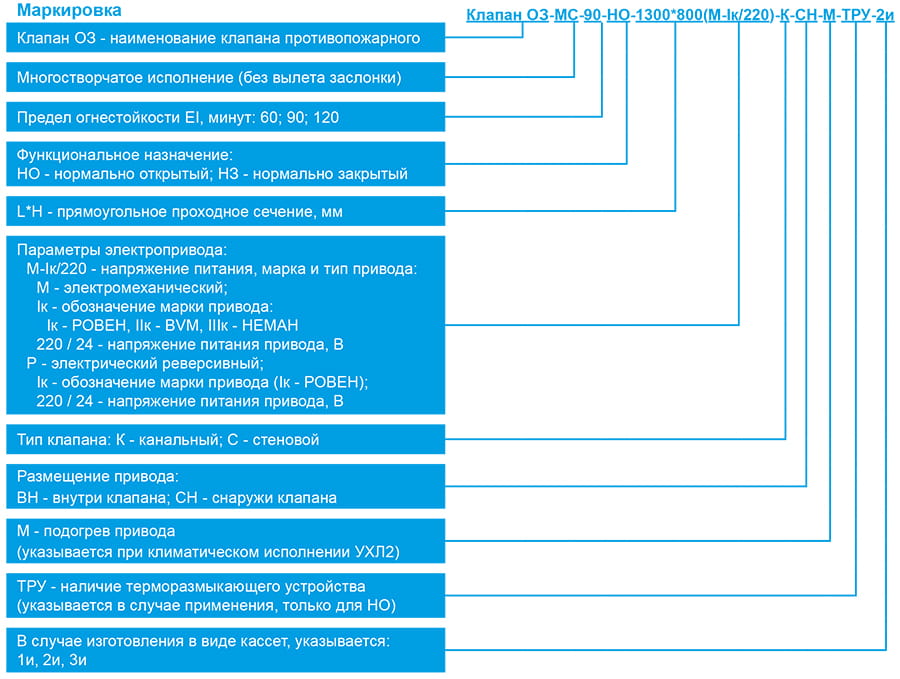

Клапан противопожарный ОЗ-МС многостворчатый
Описание
Клапан противопожарный ОЗ-МС изготавливается с режимами работы: (НО) нормально открытый; (НЗ) нормально закрытый.
Нормально открытый НО (закрываемый при пожаре) предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
Нормально закрытый (НЗ) (открываемый при пожаре) предназначен для открывания проемов и каналов для удаления дыма и газа в системах приточной и вытяжной противодымной вентиляции, а так же из помещений защищенных установками газового и порошкового пожаротушения. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также на участках воздуховодов.
При заказе клапана следует учитывать требуемый предел огнестойкости EI (60, 90, 120) где:
E – потеря целостности. Она проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
I – потеря теплоизолирующей способности. Она характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
60, 90, 120 – количество минут от начала огненного воздействия до проявления одного или нескольких признаков предельных состояний.
Применение клапанов осуществляется в соответствии с требованиями СП 60.13330-2020, СП 7.13130.2013 и действующими территориальными строительными нормами.
Конструктив
Клапаны состоят из:
- оцинкованного корпуса;
- заслонки из стекломагнезитового листа;
- терморасширяющегося уплотнителя;
- привода управления заслонкой.
Выпускаются только прямоугольного сечения, вылет заслонок за корпус клапана отсутствует. Расположение электропривода только по высоте (H) клапана.
Условия эксплуатации
Климатическое исполнение и категория размещения У3 или УХЛ2 по ГОСТ 15150-69. Для применения клапана в условиях климатического исполнения УХЛ2, привод клапана оснащается нагревательным элементом (ТЭНом).
Температура перемещаемой среды:
- для климатического исполнения У от -30 °С до +40 °С;
- для климатического исполнения УХЛ от -60 °С до +40 °С.
Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию.
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Способы управления заслонкой клапана ОЗ МС
|
Тип привода |
Принцип срабатывания привода |
Механизм перевода заслонки |
Способ перевода заслонки |
||
|
в рабочее положение |
в исходное положение |
из рабочего положения в исходное (многократное использование) |
Из исходного положения в рабочее |
||
|
М |
отключение питающего напряжения |
возвратная пружина |
электропривод |
дистанционный с пульта управления |
автоматический, по сигналам пожарной автоматики
дистанционный с пульта управления
от кнопки/тумблера в месте установки клапана |
|
вручную |
|||||
|
Р |
подача напряжения на соответствующие клеммы питания привода |
электропривод |
электропривод |
дистанционный с пульта управления |
|
|
вручную |
|||||
Удельное сопротивление дымогазопроницанию*
|
L*H, мм (проходное сечение клапана) |
Удельное сопротивление, м3/кг |
|
300*300...500*500 |
не менее 12000 |
|
свыше 500*500...1000*1000 |
13000...25000 |
* Удельное сопротивление указано для цельного клапана (не в виде кассет) согласно таблицам типоразмерного ряда.

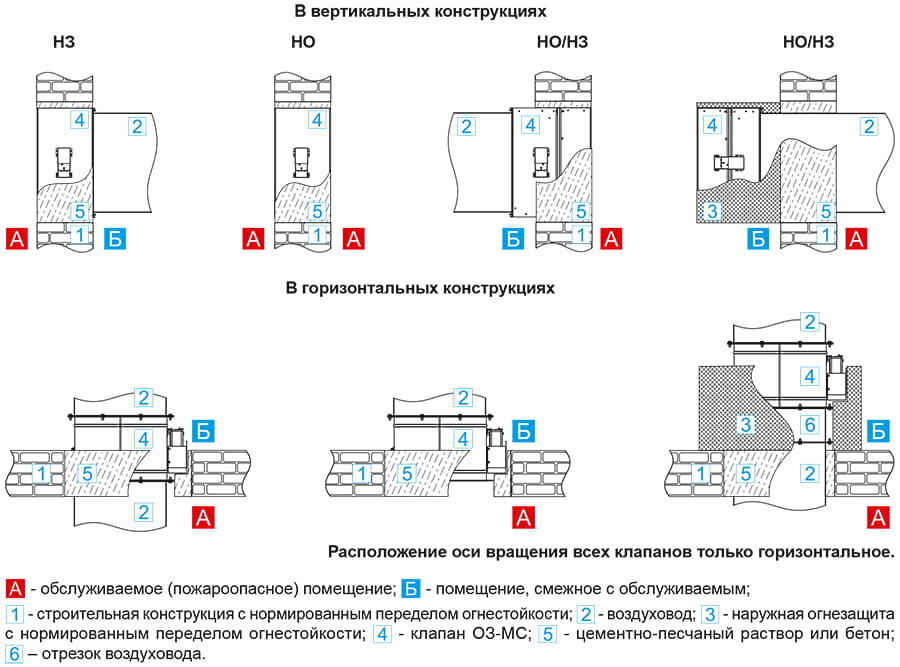

Схемы установки клапанов
Габаритные и присоединительные размеры (мм)
Минимальный размер проходного сечения (L*H): 300*300 мм далее с шагом 50 мм в любом сочетании.
Максимальный размер цельного клапана и клапанов в виде кассет указан в таблицах типоразмерного ряда.

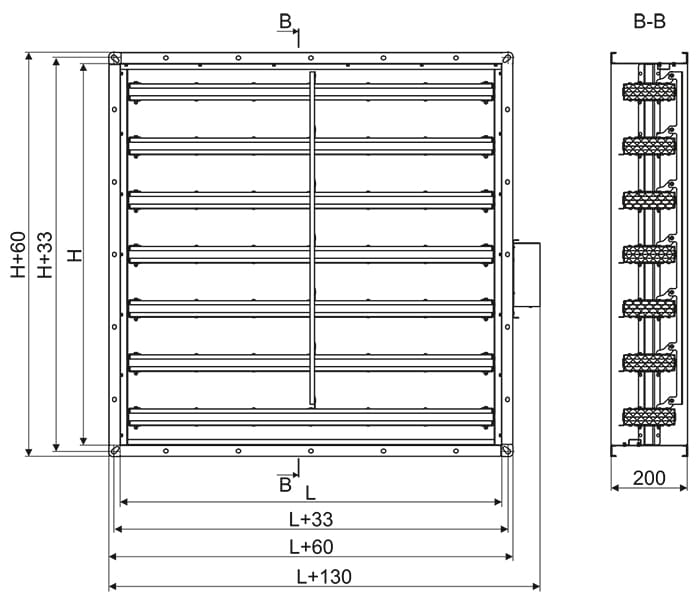

Клапаны ОЗ-МС канального типа

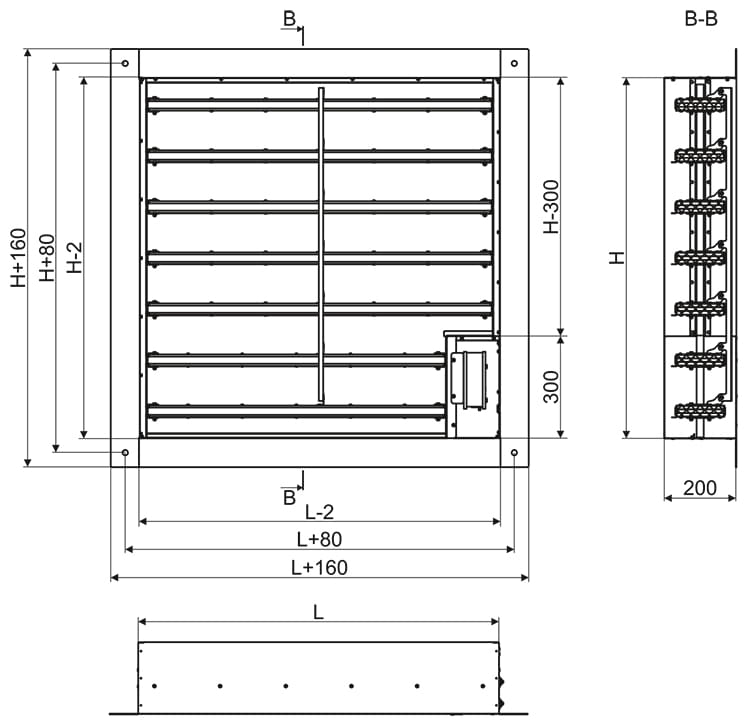

Клапаны ОЗ-МС стенового типа
Количество заслонок в зависимости от размера клапана
|
Размер по ширине (L), мм |
Размер по высоте (H), мм |
Количество заслонок |
|
300...1500 |
300 |
2 |
|
350...450 |
3 |
|
|
500...600 |
4 |
|
|
650...700 |
5 |
|
|
750...850 |
6 |
|
|
900...1000 |
7 |

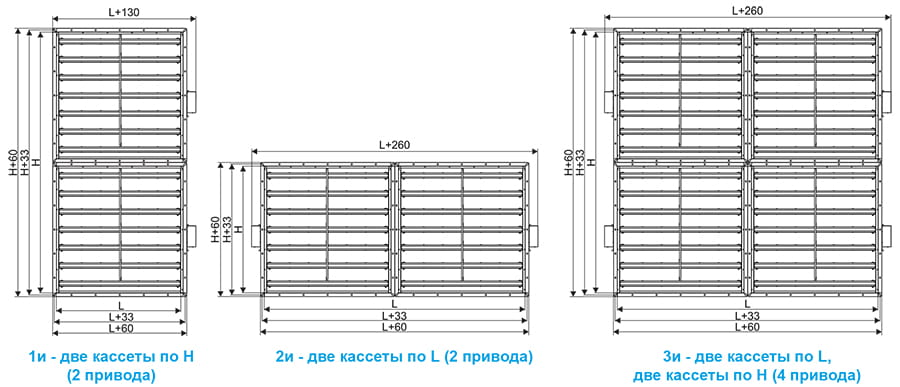

Клапаны ОЗ-МС канального типа в виде кассет
Типоразмерный ряд и значения площади живого сечения ОЗ-МС канального типа, м2

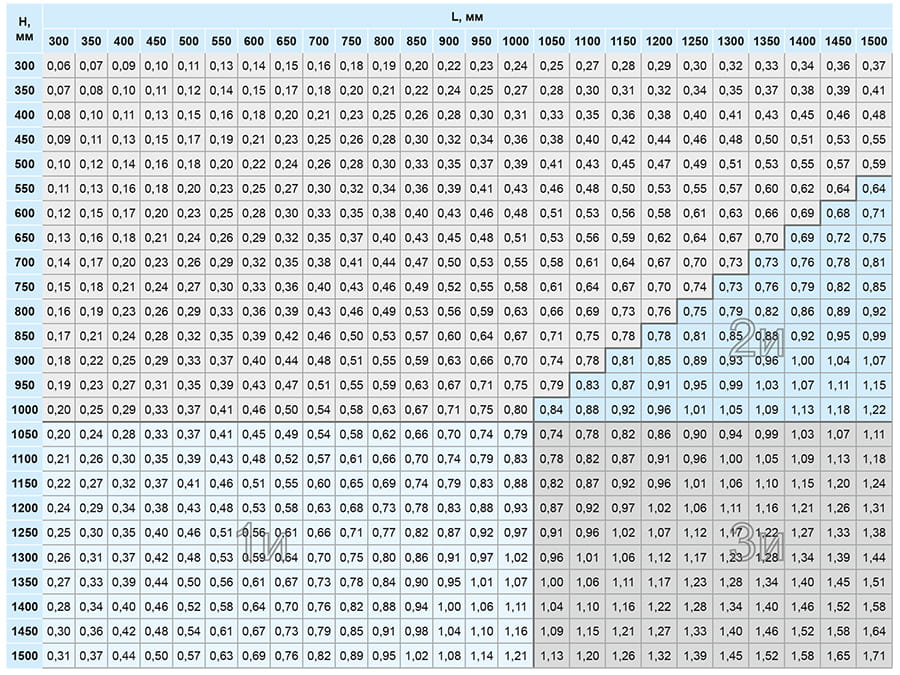

Клапан ОЗ-МС-60-НЗ-L*H-K-CH
По индивидуальному запросу возможно изготовление клапанов в кассетном исполнении свыше размеров, указанных в таблице.

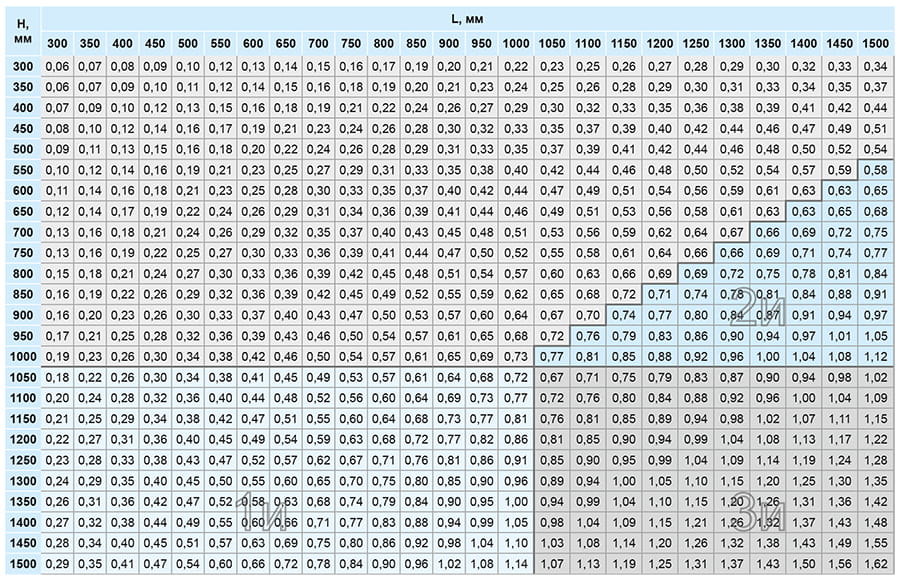

Клапан ОЗ-МС-60-НО-L*H-K-CH, Клапан ОЗ-МС-90-НЗ-L*H-K-CH, Клапан ОЗ-МС-120-НЗ-L*H-K-CH
По индивидуальному запросу возможно изготовление клапанов в кассетном исполнении свыше размеров, указанных в таблице.

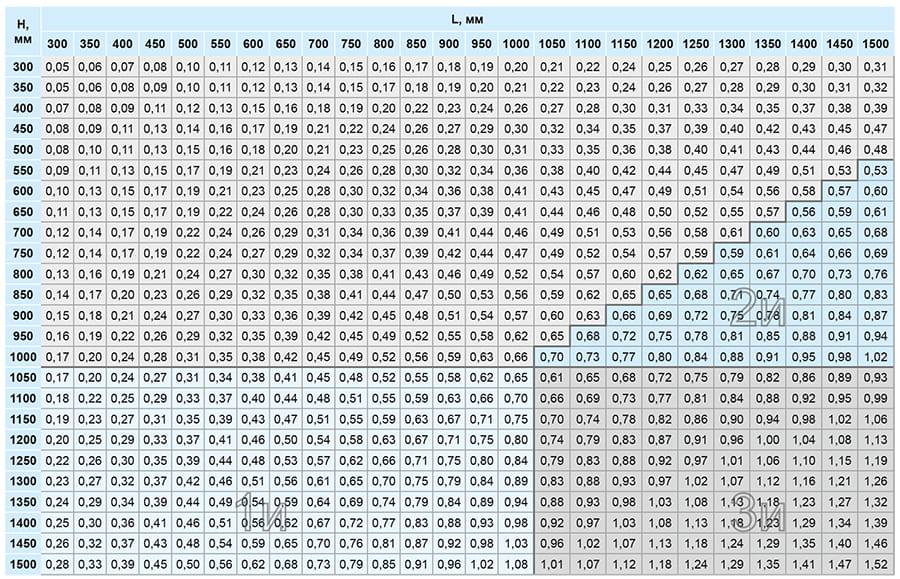

Клапан ОЗ-МС-90-НО-L*H-K-CH
По индивидуальному запросу возможно изготовление клапанов в кассетном исполнении свыше размеров, указанных в таблице.

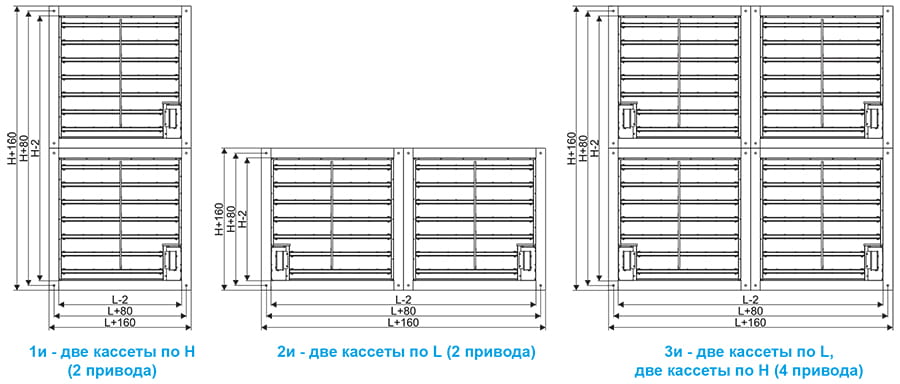

Клапаны ОЗ-МС стенового типа в виде кассет
Типоразмерный ряд и значения площади живого сечения ОЗ-МС стенового типа, м2

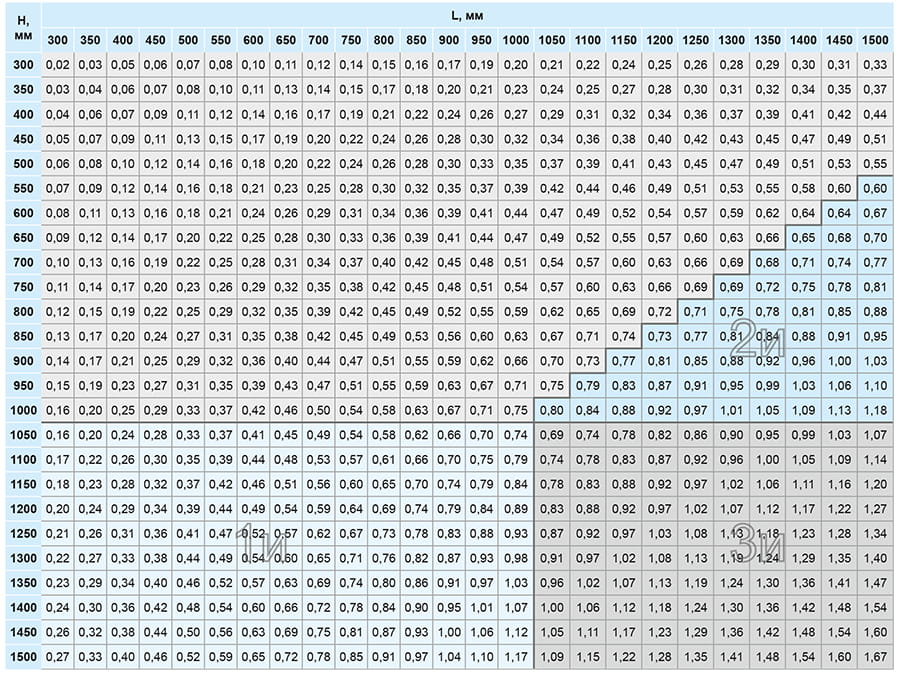

Клапан ОЗ-МС-60-НЗ-L*H-C-ВН
По индивидуальному запросу возможно изготовление клапанов в кассетном исполнении свыше размеров, указанных в таблице.

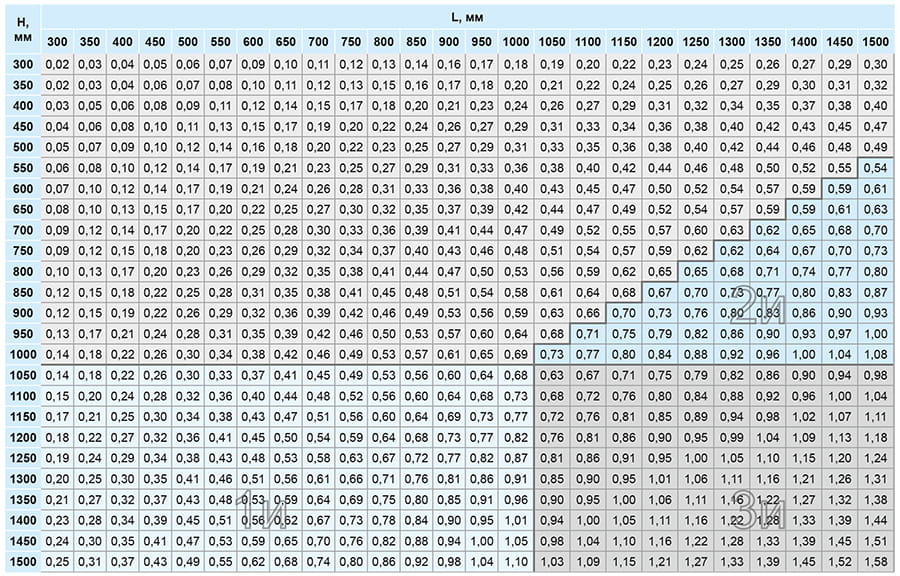

Клапан ОЗ-МС-60-НО-L*H-C-ВН, Клапан ОЗ-МС-90-НЗ-L*H-C-ВН, Клапан ОЗ-МС-120-НЗ-L*H-C-ВН
По индивидуальному запросу возможно изготовление клапанов в кассетном исполнении свыше размеров, указанных в таблице.

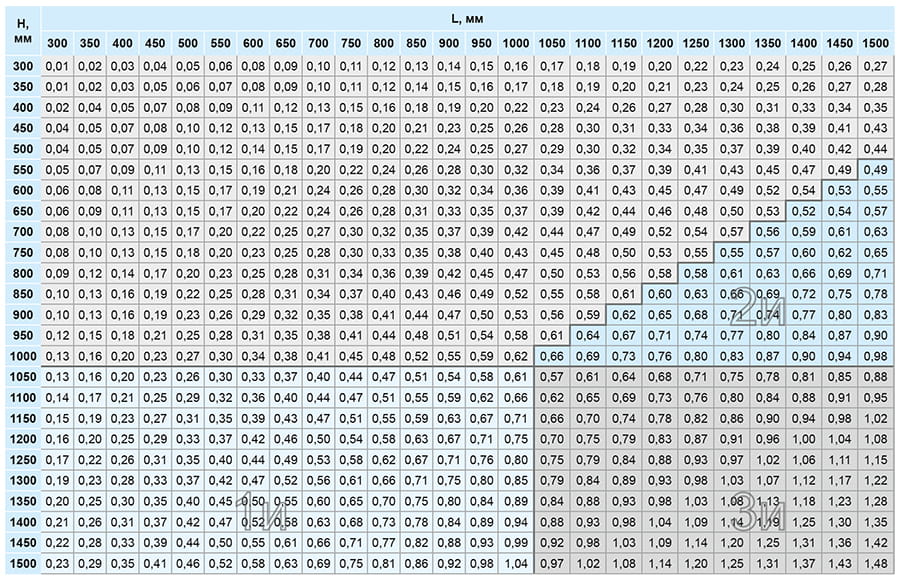

Клапан ОЗ-МС-90-НО-L*H-C-ВН
По индивидуальному запросу возможно изготовление клапанов в кассетном исполнении свыше размеров, указанных в таблице.
Характеристики приводов производства РОВЕН
|
Модель привода |
Время поворота, с |
Крутящий момент, Нм |
Напряжение, В |
Потребляемая мощность, Вт |
Масса, кг |
Степень защиты |
|
|
во время вращения |
в состоянии покоя |
||||||
|
Электроприводы РОВЕН |
|||||||
|
RLE10-24S(H) |
<45 |
10 |
24 |
5,0 |
0,5 |
<1,8 |
IP54 |
|
RLE10-220S(H) |
220 |
||||||
|
RLF03-24S(H) |
<75 (пружина <25) |
3 |
24 |
5,0 |
3,0 |
<1,3 |
IP54 |
|
RLF03-220S(H) |
220 |
||||||
|
RLF05-24S(H) |
<70 (пружина <20) |
5 |
24 |
5,0 |
3,0 |
<2,0 |
IP54 |
|
RLF05-220S(H) |
220 |
||||||

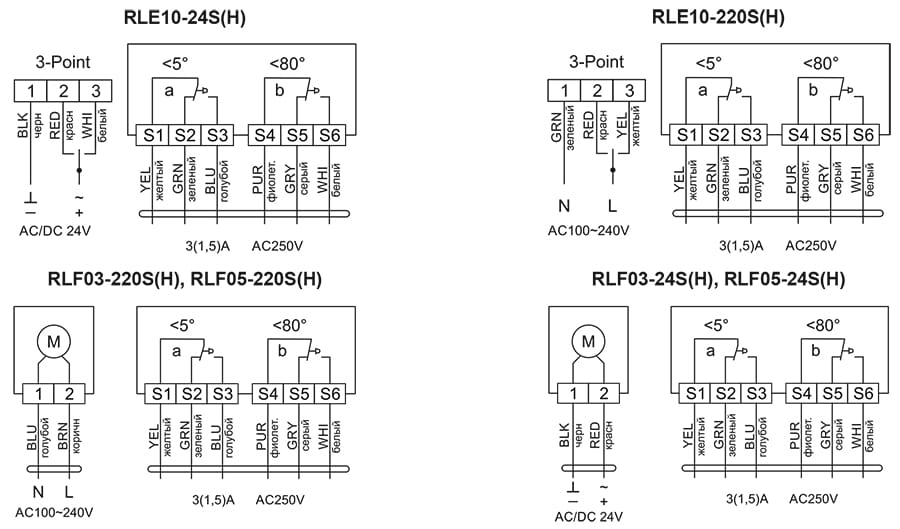

Электрические схемы подключения клапанов ОЗ-МС
Технические характеристики терморазмыкающего устройства (ТРУ)
|
Параметр |
Значение |
|
Рабочее напряжение |
AC/DC24V |
|
Температура срабатывания |
+72°С |
|
Температура окружающей среды |
-20°С…+72 °С |
|
Рабочая температура |
-40°С...+72°С |
|
Температура хранения |
-30°С...+50°С |
|
Соединительный кабель |
1 м, 2×0.5 мм2 |
|
Вес |
0.1 кг |
|
Номинальный ток, А |
макс. 10 A |
|
Размеры |
52х52х86.5 мм |
|
Резистор (сопротивление) |
<1 Ом |
|
Светодиоды LED |
нет (опционально со светодиодами) |
|
Тестовая кнопка |
для проверки работоспособности |
|
Степень пыле- и влагозащиты |
IP54 |
Электрические схемы подключения ТРУ
