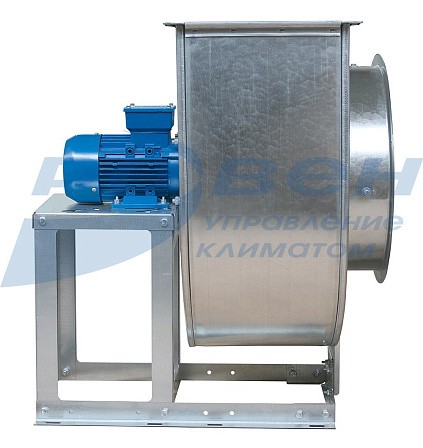

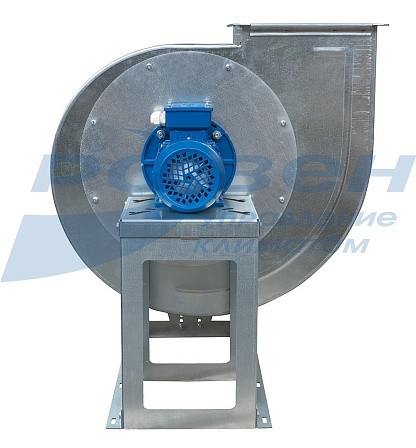

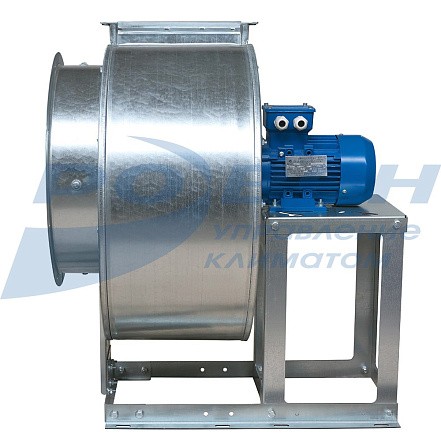

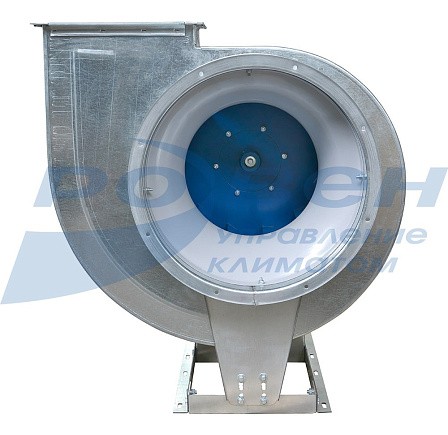

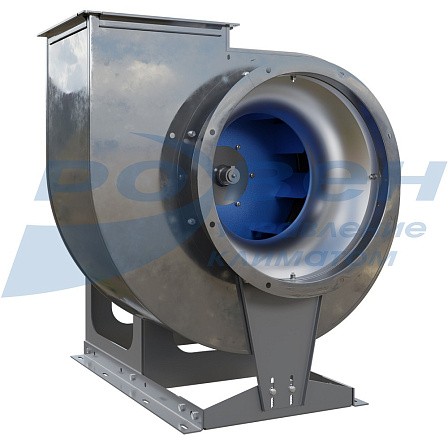

Вентилятор радиальный ВР-80-75-2,5-О-РН-0,12/1500/220-380-Л0-У2
- Лопатки рабочего колеса - загнутые назад
- Относительный диаметр рабочего колеса (коэффициент): 1,0
- Корпус вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0-12,5)
- Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 12,5;
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

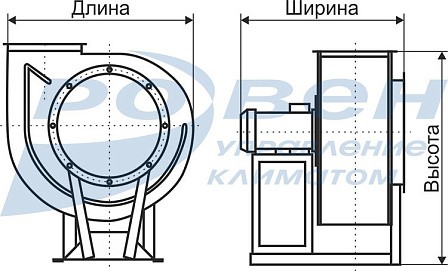

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75-2,5
|
№ вентилятора |
A |
А1 |
А2 |
А3 |
В max |
В1 |
H max |
H1 max |
Н2 |
H3 |
d |
d1 |
a |
h |
|
2,5 |
440 |
251 |
189 |
163 |
510 |
177 |
524 |
321 |
220 |
205 |
250 |
289 |
175 |
195 |
Технические характеристики радиальных вентиляторов серии ВР 80-75-2,5
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Тип электро- двигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса, кг |
Регулятор скорости |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
тип |
|||||||||
|
2,5 |
1,0 |
1500 |
АИР56А4 |
0,12 |
0,54 |
15,1 |
333M1006 |
ВГ/ВГТ-D250/289 ВГ/ВГТ-ВР/ВЦ-2,5-175*175 |
ДО 38 |
4 |
Аэродинамические характеристики радиальных вентиляторов серии ВР 80-75-2,5
Акустические характеристики радиальных вентиляторов серии ВР 80-75
|
№ вентилятора |
Относит. диаметр рабочего колеса |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
2,5 |
1,0 |
1500 |
58 |
61 |
69 |
62 |
60 |
58 |
50 |
41 |
67 |
Электрическая схема подключения радиальных вентиляторов серии ВР 80-75-2,5 в сеть 380 В
