Приточно-вытяжная установка с энтальпийным рекуператором RWC-HE(N)
Бесплатный проект

Name: Приточно-вытяжная установка с энтальпийным рекуператором RWC-HE(N)
Brand: Rowen
Rating: 4.8 (258 reviews)

- Широкий типоразмерный ряд: 8 типоразмеров с АС-двигателем
- Диапазон расхода воздуха от 250 м3/ч до 1200 м3/ч
- Подходит для вентиляции помещений площадью от 20 до 350 м2
- Компактные размеры корпуса
- Функциональный сенсорный пульт в комплекте
- Низкий уровень шума от 31 дБ(А)

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Опросник

Компактные приточно-вытяжные установки RWC(N) РОВЕН улучшают качество воздуха в административных, жилых и общественных помещениях обеспечивают воздухообмен в жилых и коммерческих помещениях, одновременно сберегая тепловую энергию.
Установка типа RWC(N) – это новое поколение приточно-вытяжного оборудования с высокой эффективностью рекуперации, которое, благодаря одновременному притоку и вытяжки, обеспечивает эффективный воздухообмен и приводит к комфортному нахождению людей в обслуживаемых помещениях.
Тип устанавливаемого двигателя: АС-двигатель
Тип устанавливаемого нагревателя: электрический нагреватель (HE)

В отличие от стандартной RWC(N), модификация RWC(N)-Grey выделяется серым цветом корпуса и фирменным дизайном наклеек без изменения технической начинки.

Преимущества:

Широкий типоразмерный ряд: 8 типоразмеров с АС-двигателем
Диапазон расхода воздуха от 250 м³/ч до 1200 м³/ч
Подходит для вентиляции помещений площадью от 20 до 350 м²
Компактные размеры корпуса
Шумо-, теплоизоляция корпуса толщиной 20 мм
Интегрированная автоматика в корпус установки
Функциональный сенсорный пульт в комплекте
Универсальность монтажа: в горизонтальном и вертикальном положении
Класс защиты корпуса IP40 – возможность монтажа в помещении при минимальной температуре окружающей среды - 5 °С
Стандартные присоединительные размеры: от ø160 до ø250 мм
Эффективность энтальпийного пластинчатого рекуператора до 77% – осуществляет не только перенос тепла, но и влаги
Не требуется отвода конденсата, устройства дренажной системы
Отключение по сигналу пожарной сигнализации
Минимальный срок ввода в эксплуатацию – концепция «PLUG&PLAY»
Низкий уровень шума от 31 дБ(А)
Возможность управление по Wi-Fi со смартфона (опционально), интеграция установки в комплексную систему «Умный дом», возможность удаленного управления по Modbus

Приточно-вытяжная установка с энтальпийным рекуператором RWC-HE(N).pdf

1,28 МБ Скачать

Приточно-вытяжная установка с энтальпийным рекуператором RWC-HE(N) Grey.pdf

1,37 МБ Скачать

Структурная схема установок RWC(N) с электрическим нагревателем

Структурная схема RWC-HE (N).jpg

Условные обозначения на структурной схеме:

V1 - приточный вентилятор;
V2 - вытяжной вентилятор;
F1 - приточный фильтр G4;
F2 - вытяжной фильтр G4
RP - пластинчатый графеновый энтальпийный рекуператор;
ЕН1 - электрический калорифер в комплекте 220В в корпусе (для моделей 250-500) или 380В выносной (для моделей 600-1200);
ADb - байпасный клапан c электроприводом DM3;
AD1* - приточный клапан с электроприводом DM1;
AD2* - вытяжной клапан с электроприводом DM2;
DM1*, DM2* - электроприводы воздушных клапанов с возвратной пружиной, 220В, on/off;
ЕН2* - электрический калорифер преднагрева;
S1* - шумоглушитель приточный;
S2* - шумоглушитель вытяжной;
DТ1 - датчик температуры наружного воздуха (плюс дополнительный датчик в комплекте для выноса датчика за калорифер преднагрева ЕН2);
DТ2 - датчик температуры приточного воздуха;
DТ3 - датчик температуры вытяжного воздуха;
DT4 - комнатный датчик температуры воздуха (в корпусе пульта);
CР - пульт управления;
АС - контроллер автоматики;
FA - отключение по сигналу «Пожар»;
SH - подключения к системе «Умный Дом» по ModBus RS-485;
Wi-fi* - возможность подключения модуля Wi-fi для управления установкой с мобильного приложения RowenControl;
* - дополнительные устройства/функции по запросу.

Габаритные размеры установок

RWC чертеж.jpg

Модель	A	В	С	D	E	F	G	H	I	ØM
RWC-250-HE (N)	666	884	720	814	1074	342	112	272	779	146
RWC-350-HE (N)	806	884	860	814	1074	482	112	272	919	146
RWC-400-HE (N)	806	884	860	814	1074	482	112	272	919	146
RWC-500-HE (N)	997	966	1051	869	1130	728	138	312	1108	195
RWC-600-HE-AH (N)	997	966	1051	869	1130	728	138	312	1108	195
RWC-800-HE-AH (N)	882	1322	938	1254	1490	431	169	390	995	245
RWC-1000-HE-AH (N)	1132	1322	1188	1254	1490	681	169	390	1245	245
RWC-1200-HE-AH (N)	1132	1322	1188	1254	1490	681	169	390	1245	245

* Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.

Технические характеристики

Модель		RWC-250-HE(N)	RWC-350-HE(N)	RWC-400-HE(N)	RWC-500-HE(N)	RWC-600-HE-АН(N)	RWC-800-HE-АН(N)	RWC-1000-HE-АН(N)	RWC-1200-HE-АН(N)
Электропитание RWC(N) , В-Ф-Гц		220-1-50
Электропитание внешнего электронагревателя, В-Ф-Гц		-				380-3-50
Производительность воздуха, м³/ч		250/200/160	350/310/260	400/350/310	500/450/400	600/540/450	800/700/600	1000/900/800	1200/1100/1000
Обогрев	Эффективность теплопереноса,%	75/76/77	71/75/77	72/73/74	74/75/76	74/75/76	72/73/74	73/74/75	73/74/75
Обогрев	Энтальпия теплопереноса,%	57/58/60	56/59/60	56/59/60	56/59/60	56/59/60	58/59/60	56/59/60	51/52/55
Охлаждение	Эффективность теплопереноса,%	68/69/72	67/68/71	65/67/70	65/68/72	64/65/68	65/68/70	66/68/70	62/65/65
Охлаждение	Энтальпия теплопереноса,%	51/53/55	51/53/55	51/53/55	51/53/55	51/53/55	51/53/55	51/53/55	48/49/52
Мощность электронагревателей, кВт		2	2,5	3	3	5	6	7	7,5
Общая потребляемая мощность установки, кВт		2,105	2,64	3,15	3,22	5,23	6,35	7,485	8
Характеристики вентиляторов	Класс защиты	IP40
	Энергопотребление, кВт	0,105	0,14	0,15	0,22	0,23	0,35	0,485	0,5
	Номинальный ток, А	0,48	0,65	0,7	0,98	1,0	1,55	2,2	2,3
	Частота вращения, об/мин	1050	1120	1150	1050	1100	1200	1200	1230
	Материал	ABS	ABS	ABS	ABS	ABS	ABS	ABS	ABS
	Тип	Центробежные
Уровень звукового давление, дБ(А)		35/33/31	36/34/31	37/35/32	38/35/32	39/36/32	41/37/33	41/37/33	42/37/33
Внутренний блок	Размер без упаковки, (ДхШхВ), мм	1075 х 784 х 270	1075 х 924 х 270	1075 х 924 х 270	1130 х 1106 х 312	1130 х 1106 х 312	1488 х 995 х 396	1488 х 1246 х 396	1488 х 1246 х 396
	Размер с упаковкой, (ДхШхВ), мм	1125 х 830 х 345	1125 х 985 х 345	1125 х 985 х 345	1190 х 1150 х 386	1190 х 1150 х 386	1545 х 1045 х 470	1545 х 1300 х 470	1545 х 1300 х 470
	Вес нетто/брутто, кг	30/32	34/36	39/41	45/47	45/47	64/66	75/77	78/80
Сечение кабелей	Электропитание, мм²	3х2,5	2х2,5	2х4,0	2х4,0	4х2,5+1 х4,0(N)	5х2,5+1 х4,0(N)	5х4,0+1 х6,0(N)	5х4,0+1 х6,0(N)
Сечение кабелей	Сигнальный экранированный, мм²	3х0,75	3х0,75	3х0,75	3х0,75	3х0,75	3х0,75	3х0,75	3х0,75
Диаметр подключения воздуховодов, мм		150	150	150	200	200	250	250	250

Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWC (N) при внешнем давлении 0 Па. Завод производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.

Размеры внешнего электронагревателя (для моделей RWC-600-НЕ-AH (N) - RWC-1200-НЕ-AH (N))

Размещение внешнего электронагревателя (для моделей 600-1200).jpg

Модель установки Габариты и вес дополнительных электрических нагревателей		RWC-600-НЕ- AH (N) Grey	RWC-800-НЕ- AH (N) Grey	RWC-1000- НЕ-AH (N) Grey	RWC-1200-НЕ- AH (N) Grey
Габариты, вес	Размеры без упаковки (Ш×Г×В), мм	650×419,6×390	791×419,6×310	899×419,6×310	899×419,6×310
	Размеры в упаковке (Ш×Г×В), мм	710×480×380	845×480×380	950×480×380	950×480×380
	Вес нетто/брутто, кг	9,5/11	11,5/13	11,5/13	12/13,5
Электрические соединения	Силовая линия, мм²	5×2,5	5×2,5	5×4	5×4

Аэродинамические характеристики

RWC(N) приточка аэродинамика 1.jpg

RWC(N) приточка аэродинамика 2.jpg

RWC(N) приточка аэродинамика 3.jpg

RWC(N) приточка аэродинамика 4.jpg

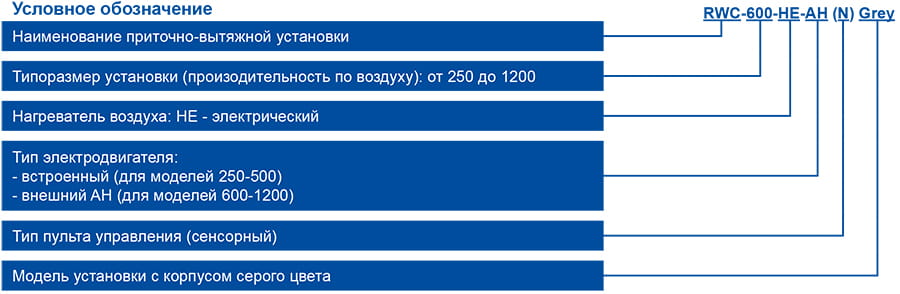

RWC-HE(N) Grey_маркировка.jpg
