Компактные приточно-вытяжные установки RWN-RP Grey РОВЕН с пластинчатым рекуператором – предназначены для организации эффективной вентиляции в частных домах, коттеджах, офисных, коммерческих и других помещениях, где важны размеры оборудования, удобство обслуживания.
Установка типа RWN-RP Grey - это современная приточно-вытяжная вентиляция с рекуперацией, которая обеспечивает постоянный приток свежего воздуха и удаление загрязненного, что формирует здоровый микроклимат и комфортную атмосферу в вашем помещении.

Преимущества

  • Широкий типоразмерный ряд: Classic - 37
  • Диапазон расхода воздуха от 100 м3/ч до 8000 м3/ч
  • Подходит для вентиляции помещений площадью от 40 до 3200 м2
  • Компактные размеры корпуса
  • Шумо-, теплоизоляция корпуса толщиной 50 мм
  • Интегрированная автоматика в корпус приточно-вытяжной установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: напольное и настенное исполнение
  • Класс защиты корпуса IP50 - возможность монтажа на улице под навесом
  • Минимальная температура входящего воздуха -25 °С без преднагрева и -35 °С – с преднагревом
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится спереди установки
  • Стандартные присоединительные размеры:
               - круглого сечения – от ø160 до ø250 мм
               - прямоугольного сечения – от 400х200 до 1000х500 мм
  • Эффективность пластинчатого рекуператора 60%
  • Отключение по сигналу пожарной сигнализации
  • Возможность управление по Wi-Fi со смартфона, интеграция установки в комплексную систему «Умный дом» с Алисой, возможность удаленного управления по Modbus

Файлы
Приточно-вытяжная установка с пластинчатым рекуператором RWN-RP Grey.pdf
11,81 МБ Скачать

Структурная схема установок RWN-RP-HE Grey с электрическим нагревателем

RWN-RP-ЕС_структурная схема электро_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
TS1 - термостат защиты калорифера EH1;
TS2* - термостат защиты калорифера EH2;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/НЕРА;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3*- дополнительный фильтр F7/F9/НЕРА;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RP - рекуператор пластинчатый;
ЕН1 - электрический РТС нагреватель;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Структурная схема установок RWN-RP-HE Grey с водяным нагревателем

RWN-RP-ЕС_структурная схема вода_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
DT6 - датчик температуры обратной воды;
TS1 - термостат защиты калорифера W;
TS2* - термостат защиты калорифера EH1;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/НЕРА;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3*- дополнительный фильтр F7/F9/НЕРА;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RP - рекуператор пластинчатый;
W - водяной нагреватель;
ЕН1* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Габаритные размеры
Габаритные размеры установок в исполнении Classic (100-800), мм

RWN-RP-ЕС-Classic_габариты 100-800.jpg

Типоразмер*

L

B

H

a

y

f

D

Lm

Bm

Hm

Масса, кг

100-300

990

418

700

194

311

209

Ø 160

1110

458

800

80

400

990

418

700

194

311

209

Ø 200

1110

458

800

80

500-600

1246

418

800

204

391

209

Ø 250

1366

458

900

93

800(HE)

1246

418

800

204

391

209

Ø 250

1366

458

900

94

800(W)

1320

418

800

204

391

209

Ø 250

1440

458

900

94

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
Установка стандартно изготавливается на опорной раме высотой 100 мм.
У установок с водяным нагревателем патрубки выходят вперед – максимальная ширина Bm увеличивается на 100 мм за счет парубков.

Габаритные размеры установок в исполнении Classic (1000-1600), мм

RWN-RP-ЕС-Classic_габариты 1000-1600.jpg

Типоразмер*

L

B

H

a

y

f

D1хD2

Lm

Bm

Hm

Масса, кг

1000(HE)

1246

723

800

230

366

362

400х200

1280

763

900

137

1000(W)

1350

723

800

230

366

362

400х200

1380

763

900

137

1200(HE)

1246

723

800

230

366

362

500х250

1280

763

900

140

1200(W)

1350

723

800

230

366

362

500х250

1380

763

900

140

1600(HE)

1246

723

800

230

366

362

500х250

1280

763

900

146

1600(W)

1350

723

800

230

366

362

500х250

1380

763

900

146

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
Установка стандартно изготавливается на опорной раме высотой 100 мм.
У установок с водяным нагревателем патрубки выходят вперед – максимальная ширина Bm увеличивается на 100 мм за счет парубков.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

800

G 3/4"

1000-1600

G 3/4"

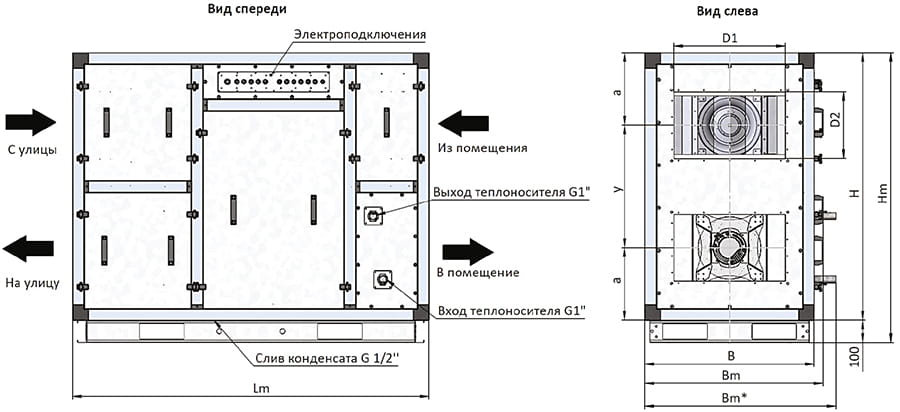

Габаритные размеры установок в исполнении Classic (1800-3500), мм

RWN-RP-ЕС-Classic_габариты 1800-3500.jpg

Типоразмер

B

H

a

y

D1хD2

Lm

Bm

Hm

Масса, кг

1800

760

1200

325

550

500x300

1600

800

1300

194

2000

760

1200

325

550

500x300

1600

800

1300

195

2200

760

1200

325

550

600x300

1600

800

1300

198

2500

800

1200

325

550

600x300

1650

840

1300

220

2700

800

1200

325

550

600x350

1650

840

1300

260

3000

900

1300

350

600

600x350

1850

940

1400

270

3500

940

1300

350

600

700x400

1850

980

1400

270

Установка стандартно изготавливается на опорной раме высотой 100 мм.
У установок с водяным нагревателем патрубки выходят вперед – максимальная ширина Bm увеличивается на 100 мм за счет парубков.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1800-3500

G 1"

Габаритные размеры установок в исполнении Classic (4500-8000), мм

RWN-RP-ЕС-Classic_габариты 4500-8000.jpg

Типоразмер

L

B

H

D1хD2

L1

L2

L3

a

y

f

Lm

Bm

Hm

Масса, кг

L1

L2

L3

общая

4500

2240

1000

1300

700x400

620

1000

620

350

600

460

2290

1100

1400

105

155

110

370

5000

2240

1000

1400

800x500

620

1000

620

350

600

460

2290

1100

1500

105

155

110

370

6000

2700

1000

1400

800x500

700

1300

700

353

694

500

2760

1100

1500

135

190

140

465

7000

2700

1200

1400

1000x500

700

1300

700

353

693

600

2760

1300

1500

155

185

160

500

8000

2700

1200

1400

1000x500

700

1300

700

353

693

600

2760

1300

1500

155

220

160

535

Установка стандартно изготавливается на опорной раме высотой 100 мм.
У установок с водяным нагревателем патрубки выходят вперед – максимальная ширина Bm увеличивается на 100 мм за счет парубков.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

4500-8000

G 1"

Технические характеристики установок

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-RP-100(50m)-ЕС-НЕ0,4-Classic(N) Grey

100

40

1~220

0,17

0,8

0,4

2,6

38,2

RWN-RP-300(50m)-ЕС-НЕ1,5-Classic(N) Grey

300

120

1~220

0,34

2,0

1,5

10,5

39,8

RWN-RP-400(50m)-ЕС-НЕ2,3-Classic(N) Grey

400

160

1~220

0,34

2,0

2,3

15,8

39,8

RWN-RP-500(50m)-ЕС-НЕ2,6-Classic(N) Grey

500

200

1~220

0,34

2,0

2,6

15,8

39,8

RWN-RP-600(50m)-ЕС-НЕ3-Classic(N) Grey

600

240

1~220

0,46

2,2

3,0

21

43

RWN-RP-800(50m)-ЕС-НЕ4,5-Classic(N) Grey

800

320

3~380

0,46

2,2

4,5

10,5

43

RWN-RP-800(50m)-ЕС-W-Classic(N) Grey

800

320

1~220

0,46

2,2

-

-

43

RWN-RP-1000(50m)-ЕС-НЕ6-Classic(N) Grey

1 000

400

3~380

0,68

4,0

6,0

15,8

42,8

RWN-RP-1000(50m)-ЕС-W-Classic(N) Grey

1 000

400

1~220

0,68

4,0

-

-

42,8

RWN-RP-1200(50m)-ЕС-НЕ7,5-Classic(N) Grey

1 200

480

3~380

0,92

4,4

7,5

15,8

46

RWN-RP-1600(50m)-ЕС-НЕ11-Classic(N) Grey

1 600

640

3~380

0,92

4,4

11,0

21,0

46

RWN-RP-1600(50m)-ЕС-W-Classic(N) Grey

1 600

640

1~220

0,92

4,4

-

-

46

RWN-RP-1800(50c)-ЕС-НЕ12-Classic(N) Grey

1 800

720

3~380

0,98

4,1

12,0

31,5

42,5

RWN-RP-1800(50c)-ЕС-W-Classic(N) Grey

1 800

720

1~220

0,98

4,1

-

-

42,5

RWN-RP-2000(50c)-ЕС-НЕ13-Classic(N) Grey

2 000

800

3~380

1,18

4,2

13,0

31,5

42,5

RWN-RP-2000(50c)-ЕС-W-Classic(N) Grey

2 000

800

1~220

1,18

4,2

-

-

42,5

RWN-RP-2200(50c)-ЕС-НЕ14-Classic(N) Grey

2 200

880

3~380

1,4

6,2

14,0

31,5

45,8

RWN-RP-2200(50c)-ЕС-W-Classic(N) Grey

2 200

880

1~220

1,4

6,2

-

-

45,8

RWN-RP-2500(50c)-ЕС-НЕ15-Classic(N) Grey

2 500

1 000

3~380

1,4

6,2

15,0

31,5

45,8

RWN-RP-2500(50c)-ЕС-W-Classic(N) Grey

2 500

1 000

1~220

1,4

6,2

-

-

45,8

RWN-RP-2700(50c)-ЕС-НЕ15-Classic(N) Grey

2 700

1 080

3~380

1,4

6,2

15,0

31,5

45,8

RWN-RP-2700(50c)-ЕС-W-Classic(N) Grey

2 700

1 080

1~220

1,4

6,2

-

-

45,8

RWN-RP-3000(50c)-ЕС-НЕ17-Classic(N) Grey

3 000

1 200

3~380

2,2

3,2

17,0

42,0

46,7

RWN-RP-3000(50c)-ЕС-W-Classic(N) Grey

3 000

1 200

3~380

2,2

3,2

-

-

46,7

RWN-RP-3500(50c)-ЕС-НЕ21-Classic(N) Grey

3 500

1 400

3~380

2,2

3,2

21,0

42,0

46,7

RWN-RP-3500(50c)-ЕС-W-Classic(N) Grey

3 500

1 400

3~380

2,2

3,2

-

-

46,7

RWN-RP-4500(50c)-ЕС-НЕ27-Classic(N) Grey

4 500

1 800

3~380

2,2

3,2

27,0

52,5

46,7

RWN-RP-4500(50c)-ЕС-W-Classic(N) Grey

4 500

1 800

3~380

2,2

3,2

-

-

46,7

RWN-RP-5000(50c)-ЕС-НЕ30-Classic(N) Grey

5 000

2 000

3~380

2,8

12,4

30,0

63,0

48,8

RWN-RP-5000(50c)-ЕС-W-Classic(N) Grey

5 000

2 000

1~220

2,8

12,4

-

-

48,8

RWN-RP-6000(50c)-ЕС(B500)-НЕ38-Classic(N) Grey

6 000

2 400

3~380

8,6

15,6

38,0

73,5

53,1

RWN-RP-6000(50c)-ЕС(B500)-W-Classic(N) Grey

6 000

2 400

3~380

8,6

15,6

-

-

53,1

RWN-RP-7000(50c)-ЕС(B500)-НЕ45-Classic(N) Grey

7 000

2 800

3~380

8,6

15,6

45,0

84,0

53,1

RWN-RP-7000(50c)-ЕС(B500)-W-Classic(N) Grey

7 000

2 800

3~380

8,6

15,6

-

-

53,1

RWN-RP-8000(50c)-ЕС(B500)-НЕ53-Classic(N) Grey

8 000

3 200

3~380

8,6

15,6

53,0

105,0

53,1

RWN-RP-8000(50c)-ЕС(B500)-W-Classic(N) Grey

8 000

3 200

3~380

8,6

15,6

-

-

53,1

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.
**** Крепление к стене по запросу.

Аэродинамические характеристики установок

RWN-RP-ЕС Grey_аэродинамика 1.jpg

RWN-RP-ЕС Grey_аэродинамика 2.jpg

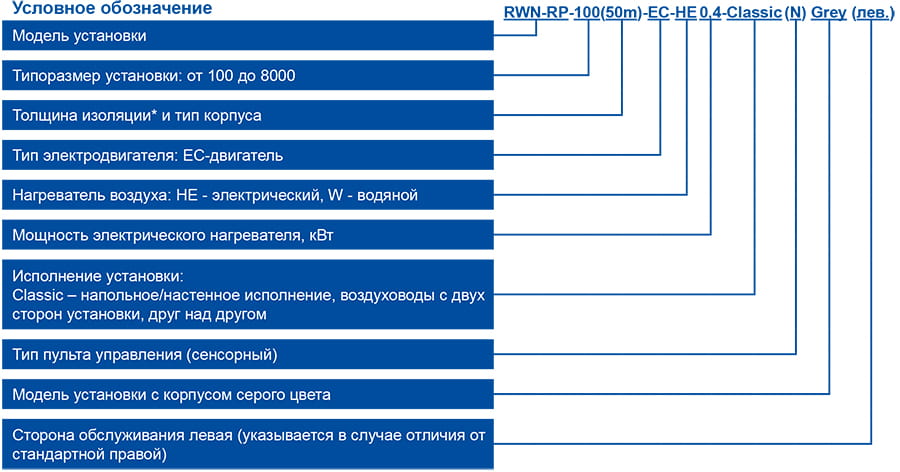

RWN-RP-Classic маркировка.jpg

* Примечание:
50m - бескаркасная конструкция с изоляцией 50 мм, допустимая наружная температура не ниже -30°С.
50c - каркасно-панельная конструкцию с изоляцией 50 мм,  допустимая наружная температура не ниже -30°С.
При размещении приточных установок на улице для защиты от осадков следует организовывать навес. Не допускается попадание влаги на клеммные соединения.
Крепление к стене по запросу.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство Приточно-вытяжная установка с пластинчатым рекуператором RWN-RP Grey.pdf
19,73 МБ Скачать
Инструкция по подключению к Wi-Fi для установок RWN с ЕС электродвигателем.pdf
5,76 МБ Скачать
Описание и функционал контроллера M245 в системе ALOKA.pdf
4,96 МБ Скачать
Вы можете заполнить небольшую анкету, чтобы наши менеджеры смогли более качественно обработать ваш запрос. Или скачать бланк, заполнить его вручную, а затем прикрепить. Наш менеджер свяжется с вами после отправки.
Скачать и заполнить бланк
Остались вопросы? Напишите нам!
Задать вопрос
Представитель (Ф.И.О)*
Название организации
Телефон*
Электронная почта*
Наименование объекта
Адрес объекта
Комментарии
    С этим товаром покупают

    Всю необходимую информацию также можно получить по телефону «горячей линии»

    + 7 800 200 93 96

    или по телефону

    +7 800 505 08 67 получить консультацию
    Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
    Хорошо
    Telegram
    ВКонтакте
    Дзен
    КАТАЛОГ ПРОДУКЦИИ
    ПРОЕКТИРОВЩИКАМ
    О КОМПАНИИ
    ЗАГРУЗКИ
    +7 800 200-93-96
    Многоканальный
    +7 800 505-08-67
    Интернет-магазин
    +7 (495) 646-23-90
    Офис продаж
    © 2026 ООО «РОВЕН-Регионы»
    Сделано в
