Компактные приточно-вытяжные установки RWN-RR Grey РОВЕН с роторным рекуператором – обеспечивают воздухообмен в жилых и коммерческих помещениях, создают уверенный комфорт при максимальной экономии энергоресурсов
Установка типа RWN-RR Grey - это надежная приточно-вытяжная вентиляция с роторным рекуператором, с помощью которого тепло от вытяжного воздуха предается к приточному с высокой эффективностью, снижая затраты на подогрев воздуха.

Преимущества

  • Широкий типоразмерный ряд: Classic - 37
  • Диапазон расхода воздуха от 300 м3/ч до 7400 м3/ч
  • Подходит для вентиляции помещений площадью от 120 до 2960 м2
  • Компактные размеры корпуса
  • Шумо-. теплоизоляция корпуса толщиной 50 мм
  • Интегрированная автоматика в корпус приточно-вытяжной установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: напольное и настенное исполнение
  • Класс защиты корпуса IP50 - возможность монтажа на улице под навесом
  • Минимальная температура входящего воздуха -35 °С
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится спереди установки
  • Стандартные присоединительные размеры:
               - круглого сечения – от ø160 до ø315 мм
               - прямоугольного сечения – от 500х250 до 1000х500 мм
  • Эффективность роторного рекуператора 80%
  • Отключение по сигналу пожарной сигнализации
  • Возможность управление по Wi-Fi со смартфона, интеграция установки в комплексную систему «Умный дом» с Алисой, возможность удаленного управления по Modbus

Файлы
Приточно-вытяжная установка с роторным рекуператором RWN-RR Grey.pdf
10,12 МБ Скачать

Структурная схема установок RWN-RR-HE Grey с электрическим нагревателем

RWN-RR-ЕС_структурная схема электро_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
TS1 - термостат защиты калорифера EH1;
TS2* - термостат защиты калорифера EH2;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RR - рекуператор роторный;
ЕН1 - электрический РТС нагреватель;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Структурная схема установок RWN-RR-HE Grey с водяным нагревателем

RWN-RR-ЕС_структурная схема вода_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
DT6 - датчик температуры обратной воды;
TS1 - термостат защиты калорифера W;
TS2* - термостат защиты калорифера EH;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RR - рекуператор роторный;
W - водяной нагреватель;
ЕН* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу.

Габаритные размеры

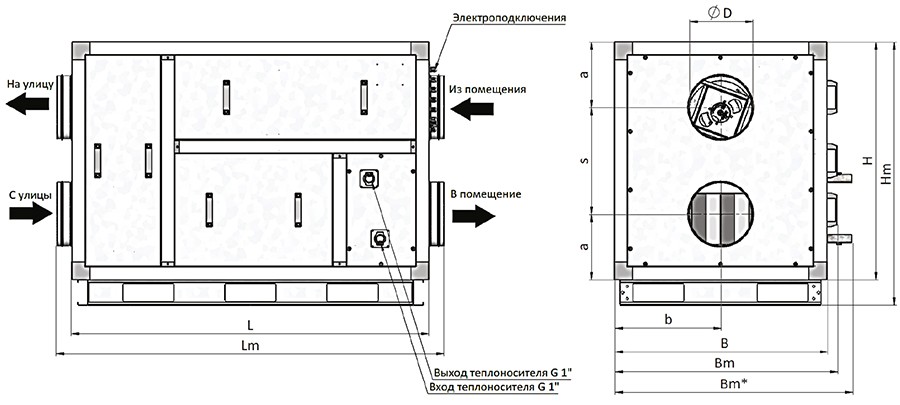

Габаритные размеры установок в исполнении Classic (300-1000), мм

Габаритные размеры установок RWN-RR в исполнении Classic (300-1000), мм.jpg

Типоразмер*

D

B

H

L

a

b

s

Lm

Bm

Hm

Масса, кг

300

Ø160

520

930

1250

245

260

440

1370

560

1030

112

400

Ø200

520

930

1250

245

260

440

1370

560

1030

112

500(HE)

Ø200

520

930

1250

245

260

440

1370

560

1030

118

500(W)

Ø200

520

930

1400

256

260

418

1520

620

1030

124

600(HE)

Ø250

520

930

1250

245

260

440

1370

560

1030

120

600(W)

Ø250

520

930

1400

256

200

418

1520

620

1030

126

1000(HE)

Ø315

832

930

1360

256

416

418

1480

872

1030

172

1000(W)

Ø315

832

930

1360

256

416

418

1480

932

1030

172

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

500, 600

G 3/4"

1000

G 1"

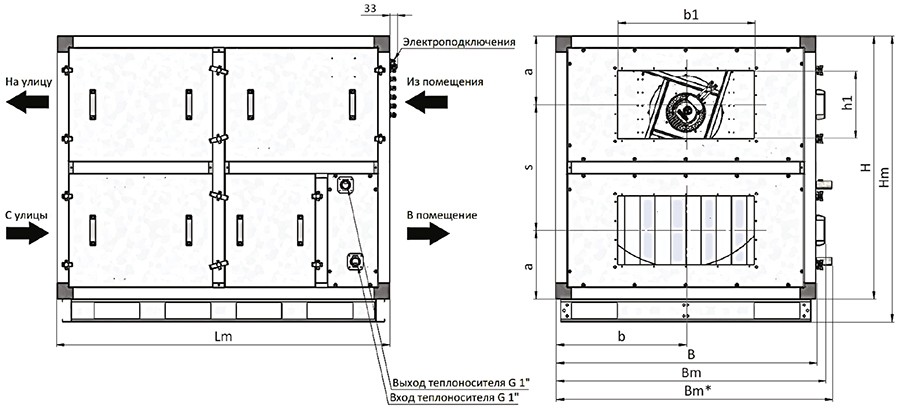

Габаритные размеры установок в исполнении Classic (1300-3600), мм

Габаритные размеры установок RWN-RR в исполнении Classic (1300-3600).jpg

Типоразмер*

b1 x h1

B

H

a

b

s

Lm

Bm

Hm

Масса, кг

1300(HE)

500x250

832

930

245

416

440

1360

872

1030

180

1300(W)

500x250

832

930

245

371

440

1400

932

1030

180

1700(HE)

500x250

832

930

245

416

440

1360

872

1030

200

1700(W)

500x250

832

930

245

371

440

1400

932

1030

200

2000

600x300

1040

1150

300

520

550

1460

1080

1250

260

2500

600x300

1140

1150

300

570

550

1460

1180

1250

290

2700(HE)

600x300

1140

1150

300

570

550

1460

1180

1250

290

2700(W)

600x300

1140

1150

300

570

550

1460

1240

1250

290

3600(HE)

700x400

1140

1180

307

570

565

1460

1180

1280

295

3600(W)

700x400

1140

1180

307

570

565

1520

1240

1280

300

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1300-3600

G 1"

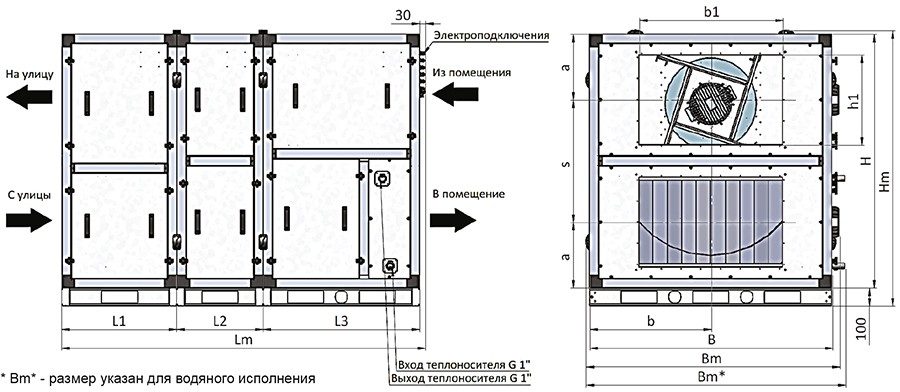

Габаритные размеры установок в исполнении Classic (4000-7400), мм

Габаритные размеры установок RWN-RR в исполнении Classic (4000-7400).jpg

Типоразмер

b1 x h1

B

H

L1

L2

L3

Lm

Bm

Hm

4000(HE)

700x400

1350

1410

520

480

780

1810

1410

1530

4000(W)

700x400

1350

1410

520

480

780

1810

1450

1530

5500

800x500

1350

1410

610

480

870

1990

1410

1530

6000(HE)

800x500

1350

1410

610

480

870

1990

1410

1530

6000(W)

800x500

1350

1410

610

480

870

1990

1450

1530

6800

1000x500

1350

1410

610

480

870

1990

1410

1530

7400(HE)

1000x500

1350

1410

610

480

870

1990

1410

1530

7400(W)

1000x500

1350

1410

610

480

870

1990

1450

1530

Типоразмер

a

b

s

Масса, кг

L1

L2

L2

Общая

4000(HE)

365

675

680

112

175

182

469

4000(W)

365

675

680

112

175

192

479

5500

365

675

680

160

175

204

539

6000(HE)

365

675

680

160

175

204

539

6000(W)

365

675

680

160

175

214

549

6800

365

675

680

160

175

204

539

7400(HE)

365

675

680

160

175

204

539

7400(W)

365

675

680

160

175

214

549

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

4000-7400

G 1"

Технические характеристики

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-RR-300(50c)-ЕС-НЕ0,4-Classic(N) Grey

300

120

1~220

0,17

0,8

0,4

2,6

41,1

RWN-RR-400(50c)-ЕС-НЕ0,8-Classic(N) Grey

400

160

1~220

0,34

2

0,8

5,3

39,8

RWN-RR-500(50c)-ЕС-НЕ1,5-Classic(N) Grey

500

200

1~220

0,34

2

1,5

10,5

39,8

RWN-RR-500(50c)-ЕС-W-Classic(N) Grey

500

200

1~220

0,34

2

-

-

39,8

RWN-RR-600(50c)-ЕС-НЕ1,9-Classic(N) Grey

600

240

1~220

0,46

2,2

1,9

15,8

43

RWN-RR-600(50c)-ЕС-W-Classic(N) Grey

600

240

1~220

0,46

2,2

-

-

43

RWN-RR-1000(50c)-ЕС-НЕ1,8-Classic(N) Grey

1 000

400

1~220

0,46

2,2

1,8

10,5

43

RWN-RR-1000(50c)-ЕС-W-Classic(N) Grey

1 000

400

1~220

0,46

2,2

-

-

43

RWN-RR-1300(50c)-ЕС-НЕ2,9-Classic(N) Grey

1 300

520

1~220

0,98

4,1

2,9

15,8

42,5

RWN-RR-1300(50c)-ЕС-W-Classic(N) Grey

1 300

520

1~220

0,98

4,1

-

-

42,5

RWN-RR-1700(50c)-ЕС-НЕ3,8-Classic(N) Grey

1 700

680

1~220

1,18

4,2

3,8

21

42,5

RWN-RR-1700(50c)-ЕС-W-Classic(N) Grey

1 700

680

1~220

1,18

4,2

-

-

42,5

RWN-RR-2000(50c)-ЕС-НЕ7,5-Classic(N) Grey

2 000

800

3~380

1,4

6,2

7,5

21

45,8

RWN-RR-2500(50c)-ЕС-НЕ4,5-Classic(N) Grey

2 500

1 000

3~380

1,4

6,2

4,5

10,5

45,8

RWN-RR-2700(50c)-ЕС-НЕ5,6-Classic(N) Grey

2 700

1 080

3~380

1,4

6,2

5,6

15,8

45,8

RWN-RR-2700(50c)-ЕС-W-Classic(N) Grey

2 700

1 080

1~220

1,4

6,2

-

-

45,8

RWN-RR-3600(50c)-ЕС-НЕ9,4-Classic(N) Grey

3 600

1 440

3~380

2,2

3,2

9,4

21

41,8

RWN-RR-3600(50c)-ЕС-W-Classic(N) Grey

3 600

1 440

3~380

2,2

3,2

-

-

41,8

RWN-RR-4000(50c)-ЕС(B355)-НЕ8,6-Classic(N) Grey

4 000

1 600

3~380

2,2

3,2

8,6

21

41,8

RWN-RR-4000(50c)-ЕС(B355)-W-Classic(N) Grey

4 000

1 600

3~380

2,2

3,2

-

-

41,8

RWN-RR-4000(50c)-ЕС(B310*2)-НЕ8,6-Classic(N) Grey

4 000

1 600

3~380

2,8

12,4

8,6

21

48,8

RWN-RR-4000(50c)-ЕС(B310*2)-W-Classic(N) Grey

4 000

1 600

1~220

2,8

12,4

-

-

48,8

RWN-RR-5500(50c)-ЕС(B500)-НЕ13,5-Classic(N) Grey

5 500

2 200

3~380

8,6

15,6

13,5

31,5

53,1

RWN-RR-6000(50c)-ЕС(B500)-НЕ16,1-Classic(N) Grey

6 000

2 400

3~380

8,6

15,6

16,1

31,5

53,1

RWN-RR-6000(50c)-ЕС(B500)-W-Classic(N) Grey

6 000

2 400

3~380

8,6

15,6

-

-

53,1

RWN-RR-6800(50c)-ЕС(B500)-НЕ21-Classic(N) Grey

6 800

2 720

3~380

8,6

15,6

21

42

53,1

RWN-RR-7400(50c)-ЕС(B500)-НЕ24-Classic(N) Grey

7 400

2 960

3~380

8,6

15,6

24

52,5

53,1

RWN-RR-7400(50c)-ЕС(B500)-W-Classic(N) Grey

7 400

2 960

3~380

8,6

15,6

-

-

53,1

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.
**** Крепление к стене по запросу.

Аэродинамические характеристики установок

RWN-RR-ЕС Grey_аэродинамика 1.jpg

RWN-RR-ЕС Grey_аэродинамика 2.jpg

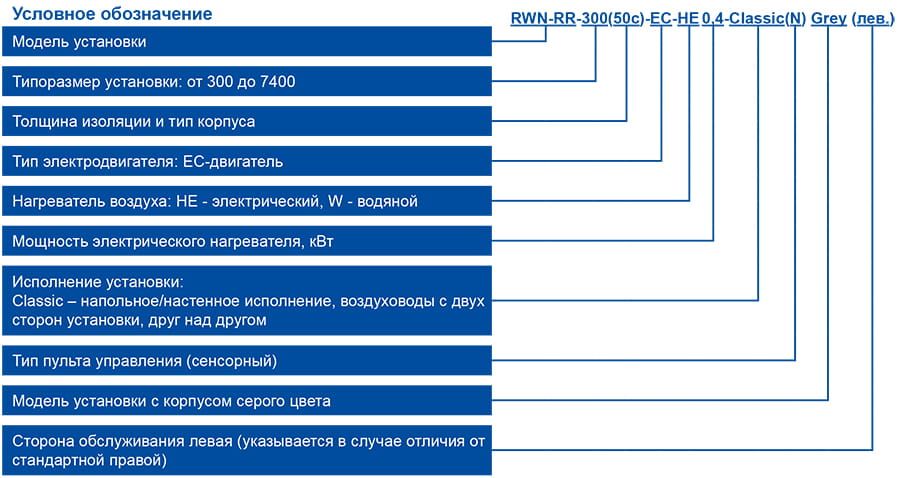

RWN-RR-Classic маркировка.jpg

* Примечание:
50c - каркасно-панельная конструкцию с изоляцией 50 мм, допустимая наружная температура не ниже -30°С.
При размещении приточных установок на улице для защиты от осадков следует организовывать навес. Не допускается попадание влаги на клеммные соединения.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство Приточно-вытяжная установка с роторным рекуператором RWN-RR Grey.pdf
18,53 МБ Скачать
Инструкция по подключению к Wi-Fi для установок RWN с ЕС электродвигателем.pdf
5,76 МБ Скачать
Описание и функционал контроллера M245 в системе ALOKA.pdf
4,96 МБ Скачать
Вы можете заполнить небольшую анкету, чтобы наши менеджеры смогли более качественно обработать ваш запрос. Или скачать бланк, заполнить его вручную, а затем прикрепить. Наш менеджер свяжется с вами после отправки.
Скачать и заполнить бланк
Остались вопросы? Напишите нам!
Задать вопрос
Представитель (Ф.И.О)*
Название организации
Телефон*
Электронная почта*
Наименование объекта
Адрес объекта
Комментарии
    С этим товаром покупают

    Всю необходимую информацию также можно получить по телефону «горячей линии»

    + 7 800 200 93 96

    или по телефону

    +7 800 505 08 67 получить консультацию
    Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
    Хорошо
    Telegram
    ВКонтакте
    Дзен
    КАТАЛОГ ПРОДУКЦИИ
    ПРОЕКТИРОВЩИКАМ
    О КОМПАНИИ
    ЗАГРУЗКИ
    +7 800 200-93-96
    Многоканальный
    +7 800 505-08-67
    Интернет-магазин
    +7 (495) 646-23-90
    Офис продаж
    © 2026 ООО «РОВЕН-Регионы»
    Сделано в
