Приточно-вытяжная установка с роторным рекуператором RWN-RR-Vertical Grey
Бесплатный проект

получить консультацию
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Руководства
Опросник

Компактные приточно-вытяжные установки RWN-RR Grey РОВЕН с роторным рекуператором – обеспечивают воздухообмен в жилых и коммерческих помещениях, создают уверенный комфорт при максимальной экономии энергоресурсов
Установка типа RWN-RR Grey - это надежная приточно-вытяжная вентиляция с роторным рекуператором, с помощью которого тепло от вытяжного воздуха предается к приточному с высокой эффективностью, снижая затраты на подогрев воздуха.

Преимущества

  • Широкий типоразмерный ряд: Vertical - 37
  • Диапазон расхода воздуха от 300 м3/ч до 7400 м3/ч
  • Подходит для вентиляции помещений площадью от 120 до 2960 м2
  • Компактные размеры корпуса
  • Шумо-. теплоизоляция корпуса толщиной 50 мм
  • Интегрированная автоматика в корпус приточно-вытяжной установки
  • Функциональный сенсорный пульт в комплекте
  • Универсальность монтажа: напольное и настенное исполнение
  • Класс защиты корпуса IP50 - возможность монтажа на улице под навесом
  • Минимальная температура входящего воздуха -35 °С
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится спереди установки
  • Стандартные присоединительные размеры:
               - круглого сечения – от ø160 до ø315 мм
               - прямоугольного сечения – от 400х400 до 600х600 мм
  • Эффективность роторного рекуператора 80%
  • Отключение по сигналу пожарной сигнализации
  • Возможность управление по Wi-Fi со смартфона, интеграция установки в комплексную систему «Умный дом» с Алисой, возможность удаленного управления по Modbus

Файлы
Приточно-вытяжная установка с роторным рекуператором RWN-RR Grey.pdf
10,12 МБ Скачать

Структурная схема установок RWN-RR-HE Grey с электрическим нагревателем

RWN-RR-ЕС_структурная схема электро_Исполнение Vertical.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
TS1 - термостат защиты нагревателя EH1;
TS2* - термостат защиты нагревателя EH2;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RR - рекуператор роторный;
ЕН1 - электрический РТС нагреватель;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

Структурная схема установок RWN-RR-W Grey с водяным нагревателем

RWN-RR-ЕС_структурная схема вода_Исполнение Vertical.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
DT6 - датчик температуры обратной воды;
TS1 - термостат защиты нагревателя W;
TS2* - термостат защиты нагревателя EH;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/HEPA;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3* - дополнительный фильтр F7/F9/HEPA;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RR - рекуператор роторный;
W - водяной нагреватель;
ЕН* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

Габаритные размеры

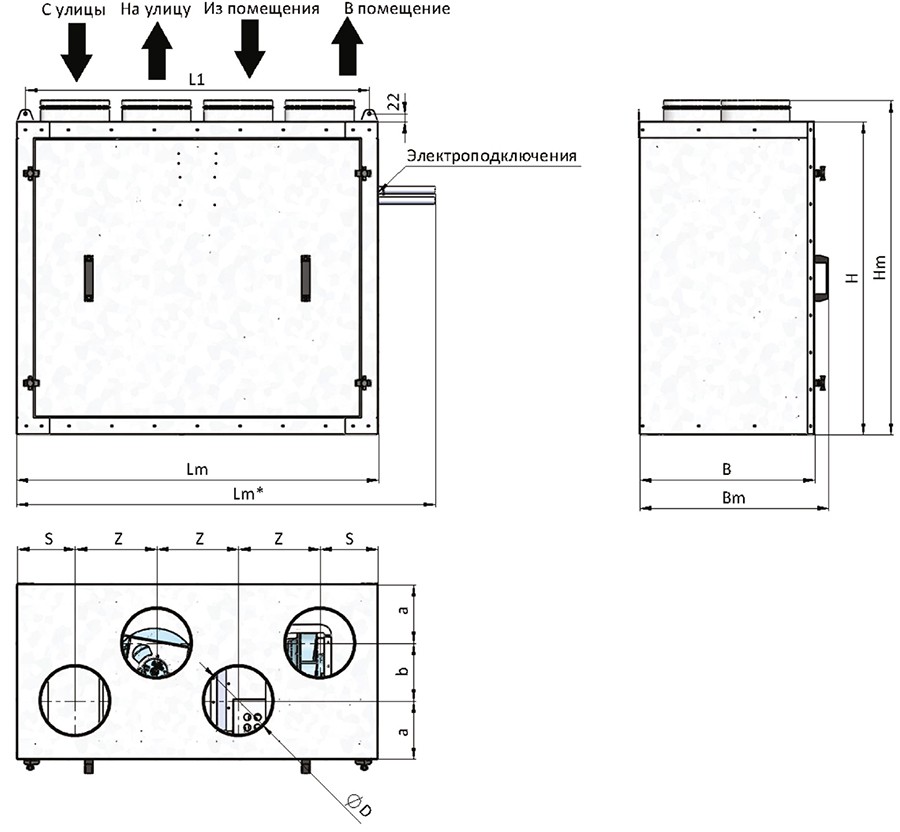

Габаритные размеры установок в исполнении Vertical (300-600), мм

Габаритные размеры установок RWN-RR в исполнении Vertical (300-600).jpg

* Lm* - размер указан для водяного исполнения

Типоразмер*

D

B

H

L1

a

b

s

z

Lm

Bm

Hm

Масса, кг

300

Ø160

516

904

993

169

177

166

236

1040

556

964

95

400

Ø200

516

904

993

169

177

166

236

1040

556

964

95

500(HE)

Ø200

516

904

993

169

177

166

236

1040

556

964

95

500(W)

Ø200

516

904

993

169

177

166

236

1150

556

964

112

600(HE)

Ø200

516

904

993

169

177

166

236

1040

556

964

100

600(W)

Ø200

516

904

993

169

177

166

236

1150

556

964

117

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

500, 600

G 1/2"

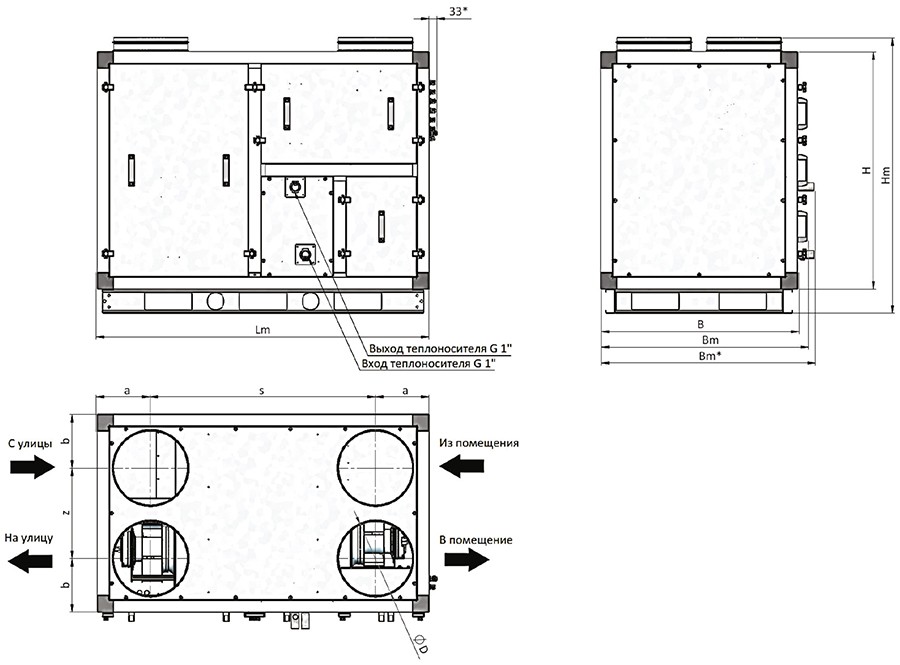

Габаритные размеры установок в исполнении Vertical (1000-1700), мм

Габаритные размеры установок RWN-RR в исполнении Vertical (1000-1700).jpg

* Lm* - размер указан для водяного исполнения

Типоразмер*

D

B

H

a

b

s

z

Lm

Bm

Hm

Масса, кг

1000(HE)

Ø250

815

930

215

210

970

298

1400

855

1090

172

1000(W)

Ø250

815

930

215

210

970

298

1400

925

1090

178

1300(HE)

Ø315

832

930

226

226

948

380

1400

872

1090

200

1300(W)

Ø315

832

1000

226

226

948

380

1400

942

1160

205

1700(HE)

Ø315

832

930

226

226

948

380

1400

872

1090

200

1700(W)

Ø315

832

1000

226

226

948

380

1400

942

1160

205

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1000-1700

G 1"

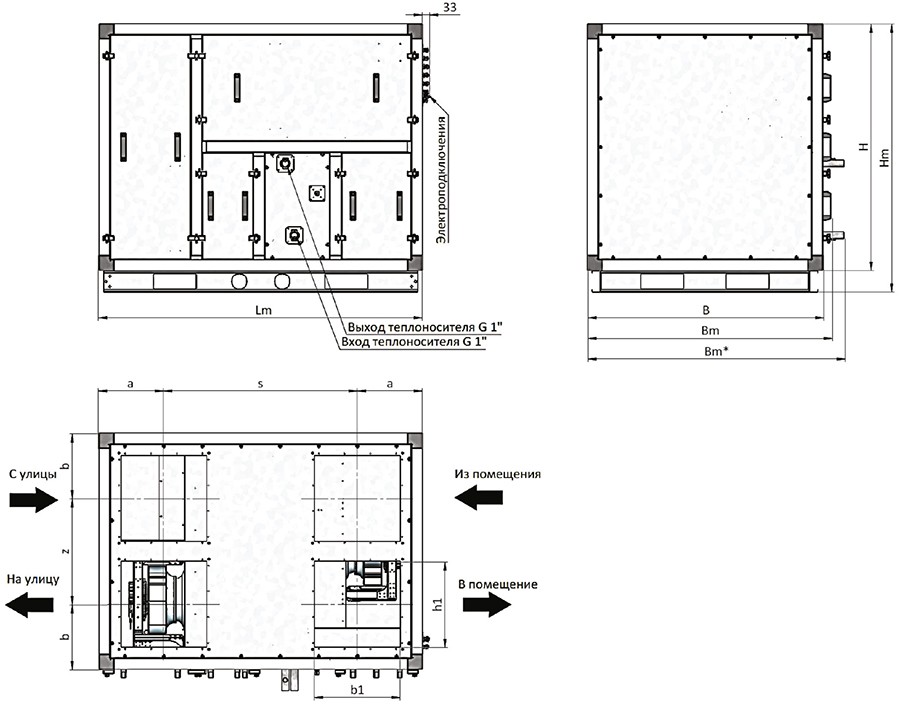

Габаритные размеры установок в исполнении Vertical (2000-3600), мм

Габаритные размеры установок RWN-RR в исполнении Vertical (2000-3600).jpg

* Lm* - размер указан для водяного исполнения

Типоразмер*

b1 x h1

B

H

a

b

s

z

Lm

Bm

Hm

Масса, кг

2000

400x400

1100

1150

303

303

854

494

1460

1140

1250

260

2500

400x400

1100

1150

303

303

854

494

1460

1140

1250

290

2700(HE)

400x400

1100

1150

303

303

854

494

1460

1140

1250

290

2700(W)

400x400

1100

1150

303

303

904

494

1510

1200

1250

290

3600(HE)

500x400

1100

1180

353

303

954

494

1660

1140

1280

295

3600(W)

500x400

1100

1180

353

303

1074

494

1780

1200

1280

300

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

2000-3600

G 1"

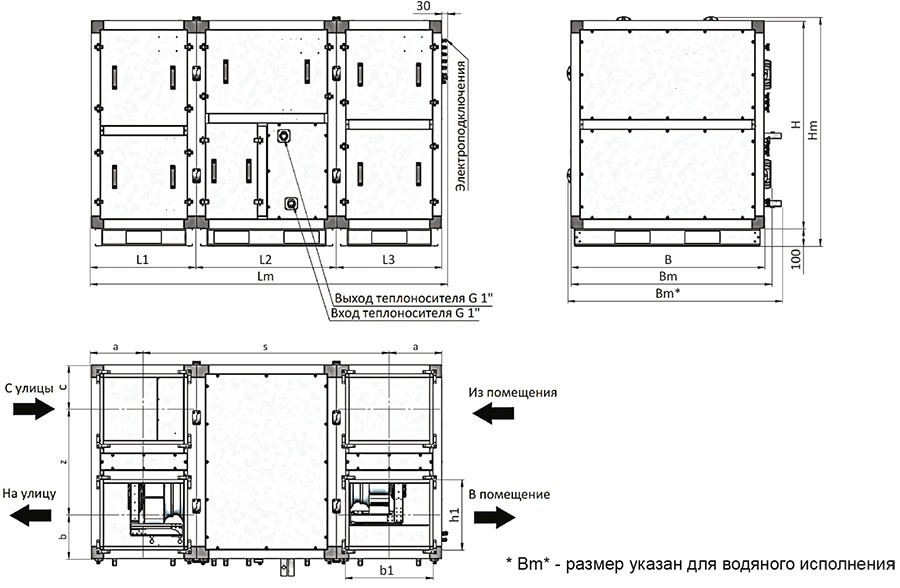

Габаритные размеры установок в исполнении Vertical (4000-7400), мм

Габаритные размеры установок RWN-RR в исполнении Vertical (4000-7400).jpg

Типоразмер*

b1 x h1

B

H

L1

L2

L3

Lm

Bm

Hm

4000(HE)

500x600

1350

1410

600

640

600

1870

1410

1530

4000(W)

500x600

1350

1410

600

690

600

1920

1470

1530

5500

500x600

1350

1410

700

640

700

2070

1410

1530

6000(HE)

500x600

1350

1410

700

640

700

2070

1410

1530

6000(W)

600x500

1350

1410

700

690

700

2120

1470

1530

6800

500x600

1350

1410

700

640

700

2070

1410

1530

7400(HE)

600x600

1350

1410

700

640

700

2070

1410

1530

7400(W)

600x600

1400

1410

700

690

700

2120

1520

1530

Типоразмер

a

b

с

s

z

Масса, кг

L1

L2

L2

Общая

4000(HE)

300

350

350

1240

650

166

205

172

543

4000(W)

300

350

350

1290

650

166

220

172

558

5500

300

350

350

1440

650

175

205

180

560

6000(HE)

300

350

350

1440

650

175

205

180

560

6000(W)

350

440

300

1390

610

175

220

180

575

6800

300

350

350

1440

650

175

205

180

560

7400(HE)

350

350

350

1340

650

184

215

189

588

7400(W)

350

350

350

1390

700

184

230

189

603

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

4000-7400

G 1"

Технические характеристики

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

RWN-RR-300(50m)-ЕС-НЕ0,4-Vertical(N) Grey

300

120

1~220

0,17

0,8

0,4

2,6

41,1

RWN-RR-400(50m)-ЕС-НЕ0,8-Vertical(N) Grey

400

160

1~220

0,34

2

0,8

5,3

39,8

RWN-RR-500(50m)-ЕС-НЕ1,5-Vertical(N) Grey

500

200

1~220

0,34

2

1,5

10,5

39,8

RWN-RR-500(50m)-ЕС-W-Vertical(N) Grey

500

200

1~220

0,34

2

39,8

RWN-RR-600(50m)-ЕС-НЕ1,9-Vertical(N) Grey

600

240

1~220

0,46

2,2

1,9

15,8

43

RWN-RR-600(50m)-ЕС-W-Vertical(N) Grey

600

240

1~220

0,46

2,2

43

RWN-RR-1000(50c)-ЕС-НЕ1,8-Vertical(N) Grey

1 000

400

1~220

0,46

2,2

1,8

10,5

43

RWN-RR-1000(50c)-ЕС-W-Vertical(N) Grey

1 000

400

1~220

0,46

2,2

43

RWN-RR-1300(50c)-ЕС-НЕ2,9-Vertical(N) Grey

1 300

520

1~220

0,98

4,1

2,9

15,8

42,5

RWN-RR-1300(50c)-ЕС-W-Vertical(N) Grey

1 300

520

1~220

0,98

4,1

42,5

RWN-RR-1700(50c)-ЕС-НЕ3,8-Vertical(N) Grey

1 700

680

1~220

1,18

4,2

3,8

21

42,5

RWN-RR-1700(50c)-ЕС-W-Vertical(N) Grey

1 700

680

1~220

1,18

4,2

42,5

RWN-RR-2000(50c)-ЕС-НЕ7,5-Vertical(N) Grey

2 000

800

3~380

1,4

6,2

7,5

21

45,8

RWN-RR-2500(50c)-ЕС-НЕ4,5-Vertical(N) Grey

2 500

1 000

3~380

1,4

6,2

4,5

10,5

45,8

RWN-RR-2700(50c)-ЕС-НЕ5,6-Vertical(N) Grey

2 700

1 080

3~380

1,4

6,2

5,6

15,8

45,8

RWN-RR-2700(50c)-ЕС-W-Vertical(N) Grey

2 700

1 080

1~220

1,4

6,2

45,8

RWN-RR-3600(50c)-ЕС-НЕ9,4-Vertical(N) Grey

3 600

1 440

3~380

2,2

3,2

9,4

21

41,8

RWN-RR-3600(50c)-ЕС-W-Vertical(N) Grey

3 600

1 440

3~380

2,2

3,2

41,8

RWN-RR-4000(50c)-ЕС-НЕ8,6-Vertical(N) Grey

4 000

1 600

3~380

2,2

3,2

8,6

21

41,8

RWN-RR-4000(50c)-ЕС-W-Vertical(N) Grey

4 000

1 600

3~380

2,2

3,2

41,8

RWN-RR-5500(50c)-ЕС(B500)-НЕ13,5-Vertical(N) Grey

5 500

2 200

3~380

8,6

15,6

13,5

31,5

53,1

RWN-RR-6000(50c)-ЕС(B500)-НЕ16,1-Vertical(N) Grey

6 000

2 400

3~380

8,6

15,6

16,1

31,5

53,1

RWN-RR-6000(50c)-ЕС(B500)-W-Vertical(N) Grey

6 000

2 400

3~380

8,6

15,6

53,1

RWN-RR-6800(50c)-ЕС(B500)-НЕ21-Vertical(N) Grey

6 800

2 720

3~380

8,6

15,6

21

42

53,1

RWN-RR-7400(50c)-ЕС(B500)-НЕ24-Vertical(N) Grey

7 400

2 960

3~380

8,6

15,6

24

52,5

53,1

RWN-RR-7400(50c)-ЕС(B500)-W-Vertical(N) Grey

7 400

2 960

3~380

8,6

15,6

53,1

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.
**** Крепление к стене по запросу.

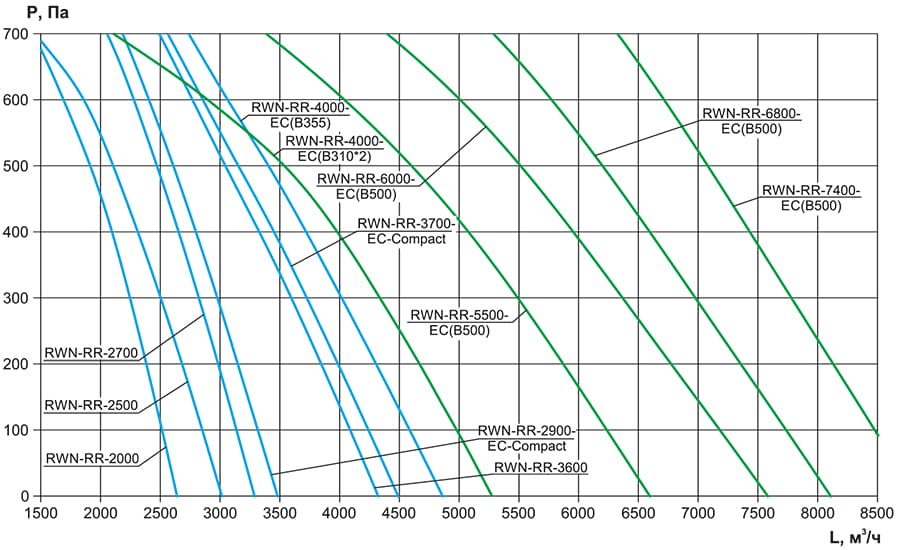

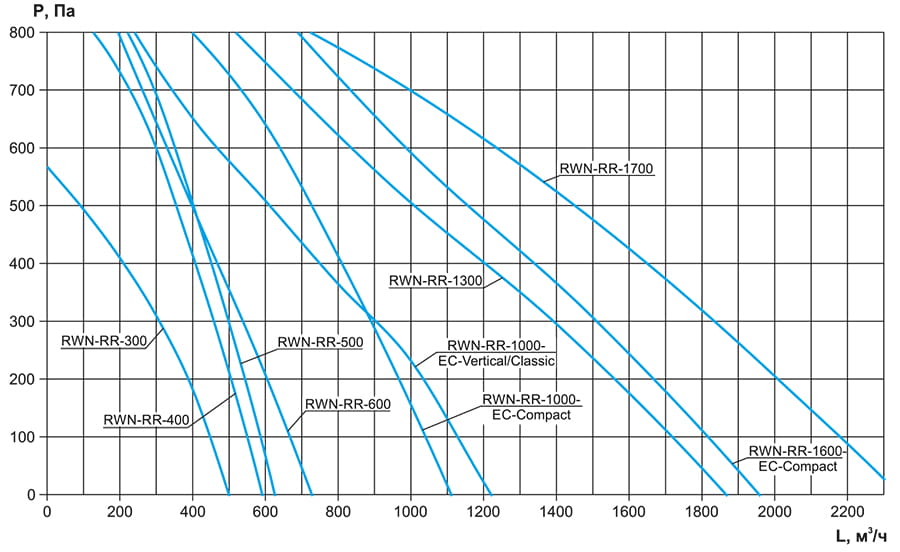

Аэродинамические характеристики установок

RWN-RR-ЕС Grey_аэродинамика 1.jpg

RWN-RR-ЕС Grey_аэродинамика 2.jpg

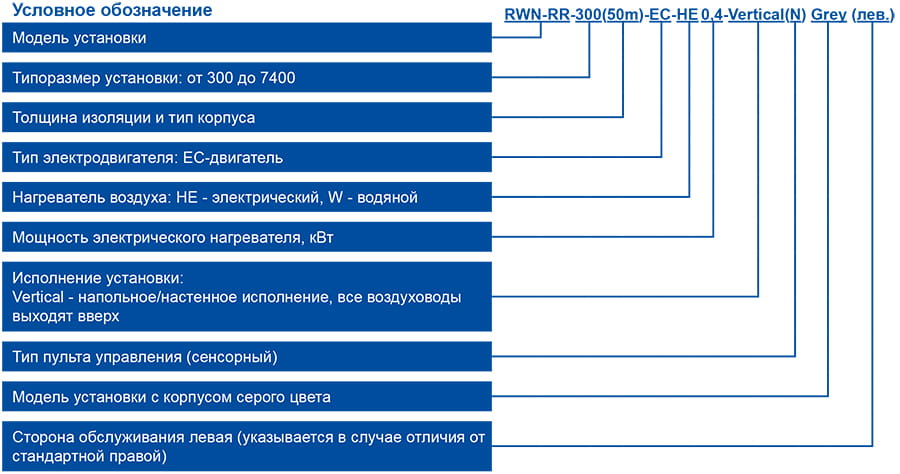

RWN-RR-Vertical маркировка.jpg

* Примечание:
50m - бескаркасная конструкция с изоляцией 50 мм, допустимая наружная температура не ниже -30°С.
50c - каркасно-панельная конструкцию с изоляцией 50 мм, допустимая наружная температура не ниже -30°С.
При размещении приточных установок на улице для защиты от осадков следует организовывать навес.
Не допускается попадание влаги на клеммные соединения.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство Приточно-вытяжная установка с роторным рекуператором RWN-RR Grey.pdf
18,53 МБ Скачать
Инструкция по подключению к Wi-Fi для установок RWN с ЕС электродвигателем.pdf
5,76 МБ Скачать
Описание и функционал контроллера M245 в системе ALOKA.pdf
4,96 МБ Скачать
Вы можете заполнить небольшую анкету, чтобы наши менеджеры смогли более качественно обработать ваш запрос. Или скачать бланк, заполнить его вручную, а затем прикрепить. Наш менеджер свяжется с вами после отправки.
Скачать и заполнить бланк
Остались вопросы? Напишите нам!
Задать вопрос
Представитель (Ф.И.О)*
Название организации
Телефон*
Электронная почта*
Наименование объекта
Адрес объекта
Комментарии
    С этим товаром покупают

    Всю необходимую информацию также можно получить по телефону «горячей линии»

    + 7 800 200 93 96

    или по телефону

    +7 800 505 08 67 получить консультацию
    Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
    Хорошо
    Telegram
    ВКонтакте
    Дзен
    КАТАЛОГ ПРОДУКЦИИ
    ПРОЕКТИРОВЩИКАМ
    О КОМПАНИИ
    ЗАГРУЗКИ
    +7 800 200-93-96
    Многоканальный
    +7 800 505-08-67
    Интернет-магазин
    +7 (495) 646-23-90
    Офис продаж
    © 2026 ООО «РОВЕН-Регионы»
    Сделано в
