Решетка вентиляционная с регулятором расхода воздуха РВр-1, РВро-1

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.

Наличие подвижных жалюзи позволяет распределить потоки воздуха в соответствии с требованиями, предъявляемыми к помещениям. Так как воздухораспределительные решетки являются конечными элементами систем распределения воздуха в помещениях, к ним предъявляются повышенные требования к внешнему виду. Корпус решетки и жалюзи изготавливаются из алюминиевого профиля. Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.

Для монтажа в тонкостенные проемы решетки могут дополнительно комплектоваться монтажной рамкой. Настенный монтаж рекомендуется производить с помощью пружинных фиксаторов, потолочный монтаж - с помощью самонарезающих винтов.

Палитра нестандартных цветов окраски


Монтаж воздухораспределителей


Коэффициент местного сопротивления решеток РВ, отнесенный к скорости в «живом сечении» - 3,0.



Габаритные и присоединительные размеры


L - длина монтажного проема, мм;
H - высота монтажного проема, мм;
L(H)-18 - размеры внутреннего сечения решеток, мм;
L(H)+35 - габаритные размеры решетки, мм;
А - глубина решетки, мм:

  • РВр-1 - 50 мм ( с интегрированным регулятором);
  • РВр-1 - 78 мм (33 мм + 45 мм) (съемный регулятор).

Решетки РВр-1 оснащаются регуляторами расхода воздуха: интегрированными в корпус решетки или съемным.
В интегрированных регуляторах расхода воздуха регулирование осуществляется с помощью рычажного механизма вручную.
Съемные регуляторы расхода воздуха устанавливается на внутреннюю часть рамки вентиляционной решетки. Регулировка осуществляется поворотом шестерен с помощью ручного инструмента, например, отвертки.
Решетки РВро отличаются наличием отверстий в рамке для удобства крепления при монтаже с помощью самонарезающих винтов и не комплектуются пружинными фиксаторами.
Минимальный размер вентиляционных решеток 100х100 мм, далее с шагом 25 мм в любом сочетании.

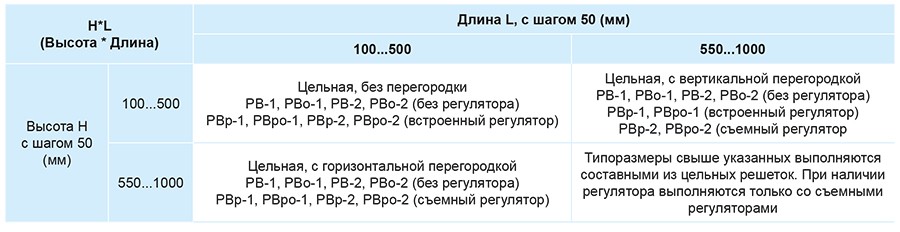

Решетки вентиляционные изготавливаются с перегородками и без. Максимальный размер решетки без перегородки 500х500мм (HxL).
Вентиляционные решетки с размером свыше 500*500 мм изготавливаются с перегородкой, но при условии, что одна из сторон не превышает 500 мм, а другая не превышает 1000 мм. Максимально возможные размеры  цельной решетки 500х1000 мм (HxL) или 1000х500 мм (HxL). Решетки с размерами выше указанных (HxL) выпускаются в виде модулей.
Решетки РВр-1 (РВро-1) с размерами не превышающими 500*1000 (HxL) изготавливаются с интегрированным регулятором расхода воздуха.
Решетки РВр-1 (РВро-1) с высотой более 500 мм (H>500мм), но длиной не превышающей 1000 мм (L<1000 мм) изготавливаются со съемным регулятором расхода воздуха.

Массы решеток РВр-1

Массы решеток РВр-1.jpg

МАРКИРОВКА:

РВр-1-150*300 RAL9016
           где:    РВр – решетка вентиляционная с регулятором расхода воздуха;
                        (РВро - решетка вентиляционная с регулятором расхода воздуха с отверстиями для крепления);
                     1 – рядность решетки (однорядная);
                    150*300 – установочный размер решетки (HxL), мм;
                     RAL9016 – цвет окраски решетки по каталогу RAL.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
0.371
985 ₽
шт
0.473
1 194 ₽
шт
0.575
1 348 ₽
шт
0.674
1 536 ₽
шт
0.779
1 719 ₽
шт
0.98
2 066 ₽
шт
1.18
2 439 ₽
шт
0.435
1 126 ₽
шт
0.556
1 328 ₽
шт
0.675
1 521 ₽
шт
0.832
1 776 ₽
шт
0.913
1 942 ₽
шт
1.152
2 339 ₽
шт
1.389
2 768 ₽
шт
0.512
1 300 ₽
шт
0.799
1 748 ₽
шт
0.941
1 996 ₽
шт
1.085
2 226 ₽
шт
1.228
2 461 ₽
шт
1.372
2 681 ₽
шт
1.657
3 167 ₽
шт
2.066
4 123 ₽
шт
1.057
2 211 ₽
шт
1.543
2 993 ₽
шт
1.863
3 537 ₽
шт
4.182
7 681 ₽
шт
1.391
2 764 ₽
шт
1.763
3 334 ₽
шт
2.132
3 933 ₽
шт
2.701
5 190 ₽
шт
1.731
3 346 ₽
шт
2.589
4 798 ₽
