Декоративная решетка РД

Решетки декоративные РД предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов.
Описание товара
Характеристики моделей
Купить

Решетки декоративные РД предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов. Тип решеток определяется сферой их применения.

Решетки РД-00 предназначены для декорирования и защиты полостей воздуховодов, вентиляционных шахт, проемов. Размер решетки РД-00 определяется по ее габариту (AxB).

Решетки РД-01, РД-02, РД-03, РД-04 устанавливаются на клапаны дымоудаления ДМУ, ДМУ-МС, а решетки РД-05, РД-06 на клапаны противопожарные ОЗ-МС производства РОВЕН (согласно таблице габаритных размеров решеток). Размер данных решеток определяется по установочному размеру клапана с учетом его пространственной ориентации. Расположение жалюзи решетки всегда горизонтально относительно проема (канала) в который устанавливается клапан.

Решетки выполнены из единого листа оцинкованной стали. Угол наклона жалюзи 30°. Решетка окрашена термоусадочным порошковым покрытием в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.

Палитра цветов окраски


Характеристики

Минимальный размер решетки (AxB) 150x150 мм. Максимальный размер (AxB) - 2800x2300 мм. Размеры свыше максимального согласовываются отдельно.

Если размеры решетки превышают 1400х1150 (AxB), то она состоит из нескольких частей:

Сторона решетки A делится на 2 при превышении размера 1400 мм.
Сторона решетки B делится на 2 при превышении размера 1150 мм.
Если A≤1400 мм и B≤1150 мм, то решетка состоит из 1-ой части.
Если A>1400 мм и B ≤1150 мм, то решетка состоит из 2-х частей по горизонтали.
Если A1 ≤1400 мм и B1>1150 мм, то решетка состоит из 2-х частей по вертикали.
Если A>1400 мм и B>1150 мм, то решетка состоит из 4-х частей.

Габаритные размеры решеток

Наименование решетки

Наименование клапана

Установочные размеры клапана, мм

Габаритные размеры решетки, мм

A

B

РД-00

-

-

-

A

B

РД-01

ДМУ-С-МС

L

H

L+124

H+124

РД-02

ДМУ-К, ДМУ-К-МС

L+64

H+64

РД-03

ДМУ-С (горизонтальное расположение)

L+94

H+107,5

РД-04

ДМУ-С (вертикальное расположение)

L+107,5

H+94

РД-05

ОЗ-К-МС

L+74

H+74

РД-06

ОЗ-С-МС

L+164

H+164

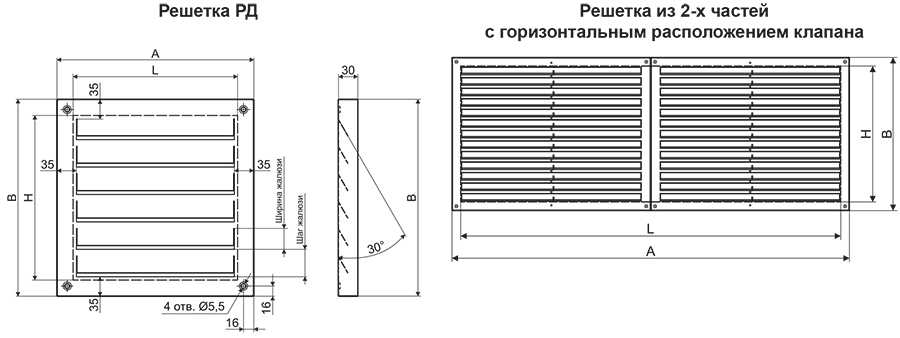

Габаритные и присоединительные размеры


Пример обозначения:

Решетка декоративная РД-00-300*200-RAL9016
                      где:    РД - решетка декоративная;
                                00 - тип решетки (согласно таблице «габаритные размеры решеток»);
                                300*200 - габаритный размер решетки (AxB), мм;
                                RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).

Решетка декоративная РД-01-500*300-RAL9016
                      где:    РД - решетка декоративная;
                                01 - тип решетки для клапанов ДМУ-С-МС, ОЗ-С-МС (согласно таблице
                                        «габаритные размеры решеток»);
                                500*300 - установочный размер клапана (LxH), мм;
                                RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).

Решетка декоративнаяРД-05-600*400-RAL9016
                      где:    РД - решетка декоративная;
                                05 - тип решетки для клапанов ОЗ-К-МС (согласно таблице
                                        «габаритные размеры решеток»);
                               600*400 - установочный размер клапана (LxH), мм;
                               RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).
