Вентиляторы канальные прямоугольные со свободным колесом ВРС-К-LT, ВРС-К-LZ
Вентиляторы ВРС-К предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха прямоугольного сечения.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40 °С до +40 °С. Температура перемещаемого потока воздуха от -40 °С до +40 °С.
В конструкции вентилятора используются «свободные» колеса с назад загнутыми лопатками типа РЦ и РК635, установленные на вал трёхфазного асинхронного электродвигателя со степенью влагозащиты IP54.
Модельный ряд вентиляторов с колесом РЦ представлен девятнадцатью моделями с различными сочетаниями колес и электродвигателей.
Модельный ряд вентиляторов с колесом РК635 представлен двадцатью двумя позициями с различными сочетаниями колес и электродвигателей и имеет аэродинамические характеристики с большим расходом, но сниженной характеристикой по давлению, по сравнению с линейкой вентиляторов с колесом РЦ. Благодаря этому электродвигатели в линейке РК635 получили сниженные мощности электродвигателей, что позволяет подключить почти весь модельный ряд вентиляторов к однофазной сети через преобразователь частоты.
Корпус вентиляторов изготавливается в двух вариантах:
- из каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями (ВРС-К-LT);
- из оцинкованной стали, образующей жесткую каркасную конструкцию (ВРС-К-LZ). Вентиляторы универсальные по стороне обслуживания.
В обоих исполнениях в верхней части вентилятора предусмотрена сервисная панель для ремонта и обслуживания, а с боковых сторон инспекционные двери для визуального осмотра и контроля работы агрегата.
Вентилятор ВРС-К совместим с другими элементами канального вентиляционного оборудования.
Располагать вентилятор допускается в любом положении (вертикальном, горизонтальном), но желательно таким образом, чтобы был обеспечен доступ к сервисной панели для удобного обслуживания и визуального контроля.
Для удобства подключения электропитания вентилятора на корпус выведена клеммная коробка.
На заводе электродвигатели вентиляторов коммутируются по схеме «звезда» для подключения в сеть 380 В. Вентиляторы мощностью до 2,2 кВт могут быть подключены в сеть 220 В через однофазный преобразователь частоты. Для этого необходимо выполнить переключение в коробке электродвигателя на схему «треугольник»*.
Защита электродвигателя от перегрева в случае перегрузки, обрыва фазы или короткого замыкания осуществляется с помощью внешних устройств, таких как преобразователь частоты, тепловое реле или ручной пускатель с функцией защиты двигателя (ПРК).
*Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

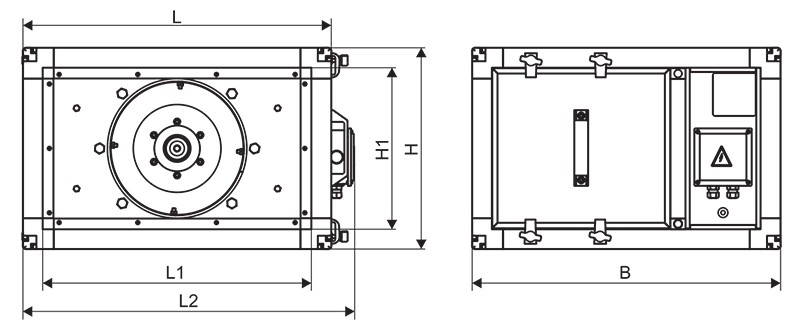

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LT (мм)
|
Модель |
L |
H |
B |
L1 |
H1 |
Масса, кг |
|
ВРС-К-LT-40-20/18-PЦ-0,25/3000/220-380-У2 |
585 |
335 |
455 |
460 |
260 |
21 |
|
ВРС-К-LT-50-25/20-PЦ-0,25/3000/220-380-У2 |
685 |
385 |
455 |
560 |
310 |
25 |
|
ВРС-К-LT-50-25/22-PЦ-0,55/3000/220-380-У2 |
685 |
385 |
455 |
560 |
310 |
29 |
|
ВРС-К-LT-50-30/22-PЦ-0,55/3000/220-380-У2 |
685 |
435 |
455 |
560 |
360 |
31 |
|
ВРС-К-LT-50-30/25-PЦ-0,75/3000/220-380-У2 |
685 |
435 |
485 |
560 |
360 |
34 |
|
ВРС-К-LT-60-30/25-PЦ-0,75/3000/220-380-У2 |
785 |
435 |
495 |
660 |
360 |
35 |
|
ВРС-К-LT-60-30/28-PЦ-1,1/3000/220-380-У2 |
785 |
435 |
525 |
660 |
360 |
37 |
|
ВРС-К-LT-60-35/28-PЦ-1,1/3000/220-380-У2 |
785 |
485 |
525 |
660 |
410 |
41 |
|
ВРС-К-LT-60-35/31-PЦ-1,5/3000/220-380-У2 |
785 |
485 |
565 |
660 |
410 |
46 |
|
ВРС-К-LT-70-40/31-PЦ-2,2/3000/220-380-У2 |
885 |
535 |
565 |
760 |
460 |
52 |
|
ВРС-К-LT-70-40/35-PЦ-3/3000/220-380-У2 |
885 |
535 |
595 |
760 |
460 |
58 |
|
ВРС-К-LT-80-50/35-PЦ-3/3000/220-380-У2 |
985 |
635 |
645 |
860 |
560 |
69 |
|
ВРС-К-LT-80-50/40-PЦ-4/3000/220-380-У2 |
985 |
635 |
725 |
860 |
560 |
80 |
|
ВРС-К-LT-90-50/35-PЦ-3/3000/220-380-У2 |
1085 |
635 |
715 |
960 |
560 |
72 |
|
ВРС-К-LT-90-50/40-PЦ-5,5/3000/220-380-У2 |
1085 |
635 |
715 |
960 |
560 |
89 |
|
ВРС-К-LT-90-50/45-PЦ-1,5/1500/220-380-У2 |
1085 |
635 |
665 |
960 |
560 |
75 |
|
ВРС-К-LT-100-50/40-PЦ-5,5/3000/220-380-У2 |
1185 |
635 |
715 |
1060 |
560 |
91 |
|
ВРС-К-LT-100-50/45-PЦ-1,5/1500/220-380-У2 |
1185 |
635 |
655 |
1060 |
560 |
77 |
|
ВРС-К-LT-100-50/45-PЦ-7,5/3000/220-380-У2 |
1185 |
635 |
735 |
1060 |
560 |
103 |
Технические характеристики
|
Модель |
Напряжение питания, В |
Ток, А 3-220/ 3-380 |
Мощность, кВт |
Частота вращения номинальная, об/мин |
Силовой кабель питания |
Регулятор скорости 3-220 |
Регулятор скорости 3-380 |
|
ВРС-К-LT-40-20/18-PЦ-0,25/3000/220-380-У2 |
3-220/3-380 |
1,2/0,7 |
0,25 |
2720 |
ВВГ 4х1,5 |
333M1003 |
333M1006 |
|
ВРС-К-LT-50-25/20-PЦ-0,25/3000/220-380-У2 |
3-220/3-380 |
1,2/0,7 |
0,25 |
2720 |
ВВГ 4х1,5 |
333M1003 |
333M1006 |
|
ВРС-К-LT-50-25/22-PЦ-0,55/3000/220-380-У2 |
3-220/3-380 |
2,47/1,43 |
0,55 |
2790 |
ВВГ 4х1,5 |
333M1003 |
333M1007 |
|
ВРС-К-LT-50-30/22-PЦ-0,55/3000/220-380-У2 |
3-220/3-380 |
2,47/1,43 |
0,55 |
2790 |
ВВГ 4х1,5 |
333M1003 |
333M1007 |
|
ВРС-К-LT-50-30/25-PЦ-0,75/3000/220-380-У2 |
3-220/3-380 |
3,29/1,9 |
0,75 |
2840 |
ВВГ 4х1,5 |
333M1003 |
333M1007 |
|
ВРС-К-LT-60-30/25-PЦ-0,75/3000/220-380-У2 |
3-220/3-380 |
3,29/1,9 |
0,75 |
2840 |
ВВГ 4х1,5 |
333M1003 |
333M1007 |
|
ВРС-К-LT-60-30/28-PЦ-1,1/3000/220-380-У2 |
3-220/3-380 |
4,5/2,6 |
1,1 |
2840 |
ВВГ 4х1,5 |
333M1004 |
333M1008 |
|
ВРС-К-LT-60-35/28-PЦ-1,1/3000/220-380-У2 |
3-220/3-380 |
4,5/2,6 |
1,1 |
2840 |
ВВГ 4х1,5 |
333M1004 |
333M1008 |
|
ВРС-К-LT-60-35/31-PЦ-1,5/3000/220-380-У2 |
3-220/3-380 |
6,01/3,48 |
1,5 |
2850 |
ВВГ 4х1,5 |
333M1004 |
333M1008 |
|
ВРС-К-LT-70-40/31-PЦ-2,2/3000/220-380-У2 |
3-220/3-380 |
8,59/4,97 |
2,2 |
2855 |
ВВГ 4х1,5 |
333M1005 |
333M1009 |
|
ВРС-К-LT-70-40/35-PЦ-3/3000/220-380-У2 |
3-220/3-380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
- |
333M1010 |
|
ВРС-К-LT-80-50/35-PЦ-3/3000/220-380-У2 |
3-220/3-380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
- |
333M1010 |
|
ВРС-К-LT-80-50/40-PЦ-4/3000/220-380-У2 |
3-220/3-380 |
14,2/8,2 |
4 |
2880 |
ВВГ 4х1,5 |
- |
333M1011 |
|
ВРС-К-LT-90-50/35-PЦ-3/3000/220-380-У2 |
3-220/3-380 |
11/6,34 |
3 |
2860 |
ВВГ 4х1,5 |
- |
333M1010 |
|
ВРС-К-LT-90-50/40-PЦ-5,5/3000/220-380-У2 |
3-220/3-380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
- |
333M1012 |
|
ВРС-К-LT-90-50/45-PЦ-1,5/1500/220-380-У2 |
3-220/3-380 |
6,43/3,72 |
1,5 |
1400 |
ВВГ 4х1,5 |
333M1004 |
333M1009 |
|
ВРС-К-LT-100-50/40-PЦ-5,5/3000/220-380-У2 |
3-220/3-380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
- |
333M1012 |
|
ВРС-К-LT-100-50/45-PЦ-1,5/1500/220-380-У2 |
3-220/3-380 |
6,43/3,72 |
1,5 |
1400 |
ВВГ 4х1,5 |
333M1004 |
333M1009 |
|
ВРС-К-LT-100-50/45-PЦ-7,5/3000/220-380-У2 |
3-220/3-380 |
25,7/14,9 |
7,5 |
2895 |
ВВГ 4х2,5 |
- |
333M1013 |

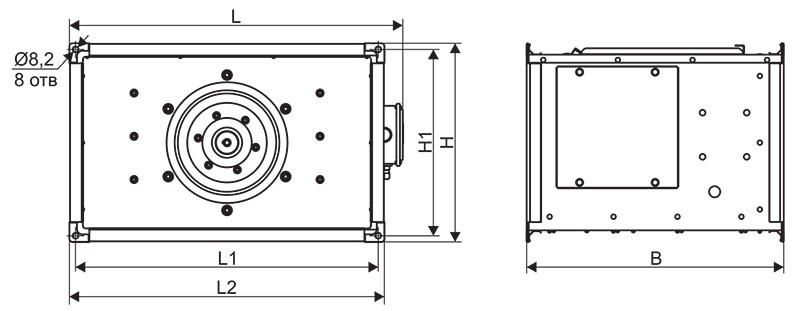

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ (мм)
|
Модель |
L |
H |
B |
L1 |
L2 |
H1 |
|
ВРС-К-LZ-40-20/18-PЦ-0,25/3000/220-380 |
472 |
255 |
407 |
421 |
442 |
221 |
|
ВРС-К-LZ-50-25/20-PЦ-0,25/3000/220-380 |
572 |
269 |
407 |
521 |
542 |
271 |
|
ВРС-К-LZ-50-25/22-PЦ-0,55/3000/220-380 |
572 |
305 |
442 |
521 |
542 |
271 |
|
ВРС-К-LZ-50-30/22-PЦ-0,55/3000/220-380 |
572 |
319 |
442 |
521 |
542 |
321 |
|
ВРС-К-LZ-50-30/25-PЦ-0,75/3000/220-380 |
572 |
355 |
507 |
521 |
542 |
321 |
|
ВРС-К-LZ-60-30/25-PЦ-0,75/3000/220-380 |
672 |
355 |
507 |
621 |
642 |
321 |
|
ВРС-К-LZ-60-30/28-PЦ-1,1/3000/220-380 |
672 |
355 |
507 |
621 |
642 |
321 |
|
ВРС-К-LZ-60-35/28-PЦ-1,1/3000/220-380 |
672 |
369 |
507 |
621 |
642 |
371 |
|
ВРС-К-LZ-60-35/31-PЦ-1,5/3000/220-380 |
672 |
405 |
552 |
621 |
642 |
371 |
|
ВРС-К-LZ-70-40/31-PЦ-2,2/3000/220-380 |
772 |
419 |
587 |
721 |
742 |
421 |
|
ВРС-К-LZ-70-40/35-PЦ-3/3000/220-380 |
772 |
455 |
632 |
721 |
742 |
421 |
|
ВРС-К-LZ-80-50/35-PЦ-3/3000/220-380 |
872 |
519 |
637 |
821 |
842 |
521 |
|
ВРС-К-LZ-80-50/40-PЦ-4/3000/220-380 |
872 |
519 |
707 |
821 |
842 |
521 |
|
ВРС-К-LZ-90-50/35-PЦ-3/3000/220-380 |
972 |
519 |
567 |
921 |
942 |
521 |
|
ВРС-К-LZ-90-50/40-PЦ-5,5/3000/220-380 |
972 |
519 |
707 |
921 |
942 |
521 |
|
ВРС-К-LZ-90-50/45-PЦ-1,5/1500/220-380 |
972 |
555 |
657 |
921 |
942 |
521 |
|
ВРС-К-LZ-100-50/40-PЦ-5,5/3000/220-380 |
1072 |
519 |
707 |
1021 |
1042 |
521 |
|
ВРС-К-LZ-100-50/45-PЦ-1,5/1500/220-380 |
1072 |
555 |
647 |
1021 |
1042 |
521 |
|
ВРС-К-LZ-100-50/45-PЦ-7,5/3000/220-380 |
1072 |
555 |
729 |
1021 |
1042 |
521 |
Технические характеристики
|
Модель |
Напряжение питания, В |
Ток, А 3-220/ 3-380 |
Мощность, кВт |
Частота |
Силовой |
Масса, кг |
|
ВРС-К-LZ-40-20/18-PЦ-0,25/3000/220-380 |
3-220/3-380 |
1,2/0,7 |
0,25 |
2720 |
ВВГ 4х1,5 |
16 |
|
ВРС-К-LZ-50-25/20-PЦ-0,25/3000/220-380 |
3-220/3-380 |
1,2/0,7 |
0,25 |
2720 |
ВВГ 4х1,5 |
18 |
|
ВРС-К-LZ-50-25/22-PЦ-0,55/3000/220-380 |
3-220/3-380 |
2,47/1,43 |
0,55 |
2790 |
ВВГ 4х1,5 |
21 |
|
ВРС-К-LZ-50-30/22-PЦ-0,55/3000/220-380 |
3-220/3-380 |
2,47/1,43 |
0,55 |
2790 |
ВВГ 4х1,5 |
22 |
|
ВРС-К-LZ-50-30/25-PЦ-0,75/3000/220-380 |
3-220/3-380 |
3,29/1,9 |
0,75 |
2840 |
ВВГ 4х1,5 |
27 |
|
ВРС-К-LZ-60-30/25-PЦ-0,75/3000/220-380 |
3-220/3-380 |
3,29/1,9 |
0,75 |
2840 |
ВВГ 4х1,5 |
30 |
|
ВРС-К-LZ-60-30/28-PЦ-1,1/3000/220-380 |
3-220/3-380 |
4,5/2,6 |
1,1 |
2840 |
ВВГ 4х1,5 |
33 |
|
ВРС-К-LZ-60-35/28-PЦ-1,1/3000/220-380 |
3-220/3-380 |
4,5/2,6 |
1,1 |
2840 |
ВВГ 4х1,5 |
33 |
|
ВРС-К-LZ-60-35/31-PЦ-1,5/3000/220-380 |
3-220/3-380 |
6,01/3,48 |
1,5 |
2850 |
ВВГ 4х1,5 |
38 |
|
ВРС-К-LZ-70-40/31-PЦ-2,2/3000/220-380 |
3-220/3-380 |
8,59/4,97 |
2,2 |
2855 |
ВВГ 4х1,5 |
48 |
|
ВРС-К-LZ-70-40/35-PЦ-3/3000/220-380 |
3-220/3-380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
56 |
|
ВРС-К-LZ-80-50/35-PЦ-3/3000/220-380 |
3-220/3-380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
68 |
|
ВРС-К-LZ-80-50/40-PЦ-4/3000/220-380 |
3-220/3-380 |
14,2/8,2 |
4 |
2880 |
ВВГ 4х1,5 |
73 |
|
ВРС-К-LZ-90-50/35-PЦ-3/3000/220-380 |
3-220/3-380 |
11/6,34 |
3 |
2860 |
ВВГ 4х1,5 |
72 |
|
ВРС-К-LZ-90-50/40-PЦ-5,5/3000/220-380 |
3-220/3-380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
84 |
|
ВРС-К-LZ-90-50/45-PЦ-1,5/1500/220-380 |
3-220/3-380 |
6,43/3,72 |
1,5 |
1400 |
ВВГ 4х1,5 |
68 |
|
ВРС-К-LZ-100-50/40-PЦ-5,5/3000/220-380 |
3-220/3-380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
87 |
|
ВРС-К-LZ-100-50/45-PЦ-1,5/1500/220-380 |
3-220/3-380 |
6,43/3,72 |
1,5 |
1400 |
ВВГ 4х1,5 |
72 |
|
ВРС-К-LZ-100-50/45-PЦ-7,5/3000/220-380 |
3-220/3-380 |
25,7/14,9 |
7,5 |
2895 |
ВВГ 4х2,5 |
105 |

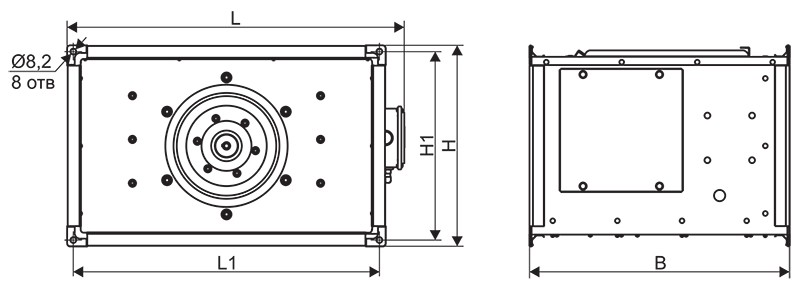

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ-HR635 (мм)
|
Модель |
L |
H |
B |
L1 |
H1 |
|
ВРС-К-LZ-40-20/18-О-РК635-0,18/3000/220-380 |
455 |
255 |
407 |
421 |
221 |
|
ВРС-К-LZ-40-20/20-О-РК635-0,18/3000/220-380 |
455 |
255 |
407 |
421 |
221 |
|
ВРС-К-LZ-50-25/20-О-РК635-0,18/3000/220-380 |
555 |
269 |
407 |
521 |
271 |
|
ВРС-К-LZ-50-25/22-О-РК635-0,25/3000/220-380 |
555 |
305 |
442 |
521 |
271 |
|
ВРС-К-LZ-50-30/22-О-РК635-0,18/3000/220-380 |
555 |
319 |
442 |
521 |
321 |
|
ВРС-К-LZ-50-30/25-О-РК635-0,25/3000/220-380 |
555 |
355 |
507 |
521 |
321 |
|
ВРС-К-LZ-60-30/25-О-РК635-0,37/3000/220-380 |
655 |
355 |
507 |
621 |
321 |
|
ВРС-К-LZ-60-30/28-О-РК635-0,75/3000/220-380 |
655 |
355 |
507 |
621 |
321 |
|
ВРС-К-LZ-60-35/28-О-РК635-0,55/3000/220-380 |
655 |
369 |
507 |
621 |
371 |
|
ВРС-К-LZ-60-35/25-О-РК635-0,37/3000/220-380 |
655 |
405 |
552 |
621 |
371 |
|
ВРС-К-LZ-60-35/31-О-РК635-1,5/3000/220-380 |
655 |
405 |
552 |
621 |
371 |
|
ВРС-К-LZ-70-40/28-О-РК635-0,75/3000/220-380 |
756 |
419 |
587 |
721 |
421 |
|
ВРС-К-LZ-70-40/31-О-РК635-1,1/3000/220-380 |
756 |
455 |
632 |
721 |
421 |
|
ВРС-К-LZ-70-40/35-О-РК635-3/3000/220-380 |
756 |
455 |
632 |
721 |
421 |
|
ВРС-К-LZ-80-50/31-О-РК635-1,5/3000/220-380 |
856 |
519 |
637 |
821 |
521 |
|
ВРС-К-LZ-80-50/35-О-РК635-3/3000/220-380 |
856 |
519 |
707 |
821 |
521 |
|
ВРС-К-LZ-80-50/40-О-РК635-5,5/3000/220-380 |
856 |
519 |
707 |
821 |
521 |
|
ВРС-К-LZ-90-50/31-О-РК635-1,5/3000/220-380 |
956 |
519 |
567 |
921 |
521 |
|
ВРС-К-LZ-90-50/35-О-РК635-3/3000/220-380 |
956 |
519 |
707 |
921 |
521 |
|
ВРС-К-LZ-90-50/40-О-РК635-5,5/3000/220-380 |
956 |
555 |
657 |
921 |
521 |
|
ВРС-К-LZ-100-50/45-О-РК635-1,5/1500/220-380 |
1056 |
519 |
707 |
1021 |
521 |
|
ВРС-К-LZ-100-50/40-О-РК635-5,5/3000/220-380 |
1056 |
555 |
647 |
1021 |
521 |
Технические характеристики
|
Модель |
Напряжение питания, В |
Ток, А 3-220/ 3-380 |
Мощность, кВт |
Частота |
Силовой |
Масса, кг |
|
ВРС-К-LZ-40-20/18-О-РК635-0,18/3000/220-380 |
220/380 |
0,96/0,55 |
0,18 |
2720 |
ВВГ 4х1,5 |
16 |
|
ВРС-К-LZ-40-20/20-О-РК635-0,18/3000/220-380 |
220/380 |
0,96/0,55 |
0,18 |
2720 |
ВВГ 4х1,5 |
16 |
|
ВРС-К-LZ-50-25/20-О-РК635-0,18/3000/220-380 |
220/380 |
0,96/0,55 |
0,18 |
2720 |
ВВГ 4х1,5 |
18 |
|
ВРС-К-LZ-50-25/22-О-РК635-0,25/3000/220-380 |
220/380 |
1,2/0,7 |
0,25 |
2720 |
ВВГ 4х1,5 |
21 |
|
ВРС-К-LZ-50-30/22-О-РК635-0,18/3000/220-380 |
220/380 |
0,96/0,55 |
0,18 |
2720 |
ВВГ 4х1,5 |
22 |
|
ВРС-К-LZ-50-30/25-О-РК635-0,25/3000/220-380 |
220/380 |
1,2/0,7 |
0,25 |
2720 |
ВВГ 4х1,5 |
27 |
|
ВРС-К-LZ-60-30/25-О-РК635-0,37/3000/220-380 |
220/380 |
1,7/1 |
0,37 |
2755 |
ВВГ 4х1,5 |
30 |
|
ВРС-К-LZ-60-30/28-О-РК635-0,75/3000/220-380 |
220/380 |
3,29/1,9 |
0,75 |
2840 |
ВВГ 4х1,5 |
33 |
|
ВРС-К-LZ-60-35/25-О-РК635-0,37/3000/220-380 |
220/380 |
1,7/1 |
0,37 |
2755 |
ВВГ 4х1,5 |
38 |
|
ВРС-К-LZ-60-35/28-О-РК635-0,55/3000/220-380 |
220/380 |
2,47/1,43 |
0,55 |
2790 |
ВВГ 4х1,5 |
33 |
|
ВРС-К-LZ-60-35/31-О-РК635-1,5/3000/220-380 |
220/380 |
6/3,48 |
1,5 |
2840 |
ВВГ 4х1,5 |
40 |
|
ВРС-К-LZ-70-40/28-О-РК635-0,75/3000/220-380 |
220/380 |
3,29/1,9 |
0,75 |
2840 |
ВВГ 4х1,5 |
41 |
|
ВРС-К-LZ-70-40/31-О-РК635-1,1/3000/220-380 |
220/380 |
4,5/2,6 |
1,1 |
2840 |
ВВГ 4х1,5 |
49 |
|
ВРС-К-LZ-70-40/35-О-РК635-3/3000/220-380 |
220/380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
53 |
|
ВРС-К-LZ-80-50/31-О-РК635-1,5/3000/220-380 |
220/380 |
6/3,48 |
1,5 |
2850 |
ВВГ 4х1,5 |
55 |
|
ВРС-К-LZ-80-50/35-О-РК635-3/3000/220-380 |
220/380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
68 |
|
ВРС-К-LZ-80-50/40-О-РК635-5,5/3000/220-380 |
220/380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
77 |
|
ВРС-К-LZ-90-50/31-О-РК635-1,5/3000/220-380 |
220/380 |
6/3,48 |
1,5 |
2850 |
ВВГ 4х1,5 |
68 |
|
ВРС-К-LZ-90-50/35-О-РК635-3/3000/220-380 |
220/380 |
11/6,3 |
3 |
2860 |
ВВГ 4х1,5 |
72 |
|
ВРС-К-LZ-90-50/40-О-РК635-5,5/3000/220-380 |
220/380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
84 |
|
ВРС-К-LZ-100-50/45-О-РК635-1,5/1500/220-380 |
220/380 |
6,43/3,72 |
1,5 |
1400 |
ВВГ 4х1,5 |
72 |
|
ВРС-К-LZ-100-50/40-О-РК635-5,5/3000/220-380 |
220/380 |
19,1/11,1 |
5,5 |
2900 |
ВВГ 4х1,5 |
105 |
Электрические схемы подключения вентиляторов в сеть 380 В
МАРКИРОВКА:
Вентилятор канальный прямоугольный ВРС-К-LZ-60-30/25-РЦ-1,1/3000/220-380
где: ВРС-К - серия канального прямоугольного вентилятора со свободным колесом;
LZ - тип корпуса (LZ - корпус из оцинкованной стали, LT - корпус из утеплённых
ППУ панелей и алюминиевого каркасного профиля)
60-30 - типоразмер вентилятора (по прямоугольному присоединительному
сечению) (LxH);
25 - диаметр рабочего колеса;
РЦ - тип рабочего колеса;
1,1 - мощность электродвигателя, кВт;
3000 - частота вращения электродвигателя, об/мин;
220-380 - напряжение электродвигателя, В.
Не представленные в наличии модели доступны к поставке под заказ
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
