Вентилятор осевой оконный ВО-380В
Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха и других парогазовоздушных смесей с малым содержанием пыли в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.
Осевые вентиляторы состоят из монтажной сетки, на которую закреплено алюминиевое рабочее колесо и электродвигатель, а также из рамки с жалюзи, которая закрывает вентилятор с внешней стороны помещения. На стальной корпус осевого вентилятора наносится порошковое покрытие RAL7035. Алюминиевое рабочее колесо защищено хромированной сеткой.
Преимущества
- плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости,
- быстрый монтаж в любом положении.
Габаритные и присоединительные размеры (мм)
|
Модель |
А, мм |
А1, мм |
В, мм |
В1, мм |
С, мм |
Е, мм |
∅Ф, мм |
|
ВО-2,5 |
327 |
315 |
300 |
75,5 |
177,2 |
135,2 |
255 |
|
ВО-3,15 |
450 |
424 |
385 |
122,5 |
246 |
160 |
322 |
|
ВО-4,0 |
510 |
483 |
421 |
147 |
331 |
262 |
408 |
|
ВО-4,5 |
578 |
556 |
481,5 |
142,3 |
364 |
306 |
460 |
|
ВО-5,6 |
740 |
710 |
615 |
357 |
586 |
303,5 |
575 |
|
ВО-7,1 |
935 |
900 |
748 |
357 |
586 |
303,5 |
720 |
Вентилятор ВО (в квадратном корпусе)
|
Модель |
А, мм |
G, мм |
|
ВО-5,6 |
617 |
405 |
|
ВО-7,1 |
750 |
385 |
|
ВО-8,0 |
845 |
420 |
Технические характеристики вентиляторов
|
Модель |
Производительность, м 3 /ч |
Мощность двигателя, кВт |
Ток, А |
Частота вращения, об/мин |
Напряжение, В |
Уровень шума, дБ(А) |
Степень защиты |
Масса, кг |
|
ВО-2,5 |
900 |
0,12 |
0,44 |
1350 |
3ф/~380 |
60 |
IP54 |
6 |
|
ВО-3,15 |
2400 |
0,12 |
0,44 |
1350 |
3ф/~380 |
68 |
IP54 |
9 |
|
ВО-4,0 |
4500 |
0,18 |
0,63 |
1350 |
3ф/~380 |
74 |
IP54 |
12 |
|
ВО-4,5 |
5200 |
0,25 |
0,83 |
1350 |
3ф/~380 |
75 |
IP54 |
17 |
|
ВО-5,6 |
8000 |
0,37 |
1,21 |
1000 |
3ф/~380 |
75 |
IP55 |
26 |
|
ВО-7,1 |
10500 |
0,37 |
1,21 |
1000 |
3ф/~380 |
77 |
IP55 |
36 |
|
ВО-8,0 |
20000 |
0,75 |
2,12 |
1000 |
3ф/~380 |
80 |
IP54 |
40 |

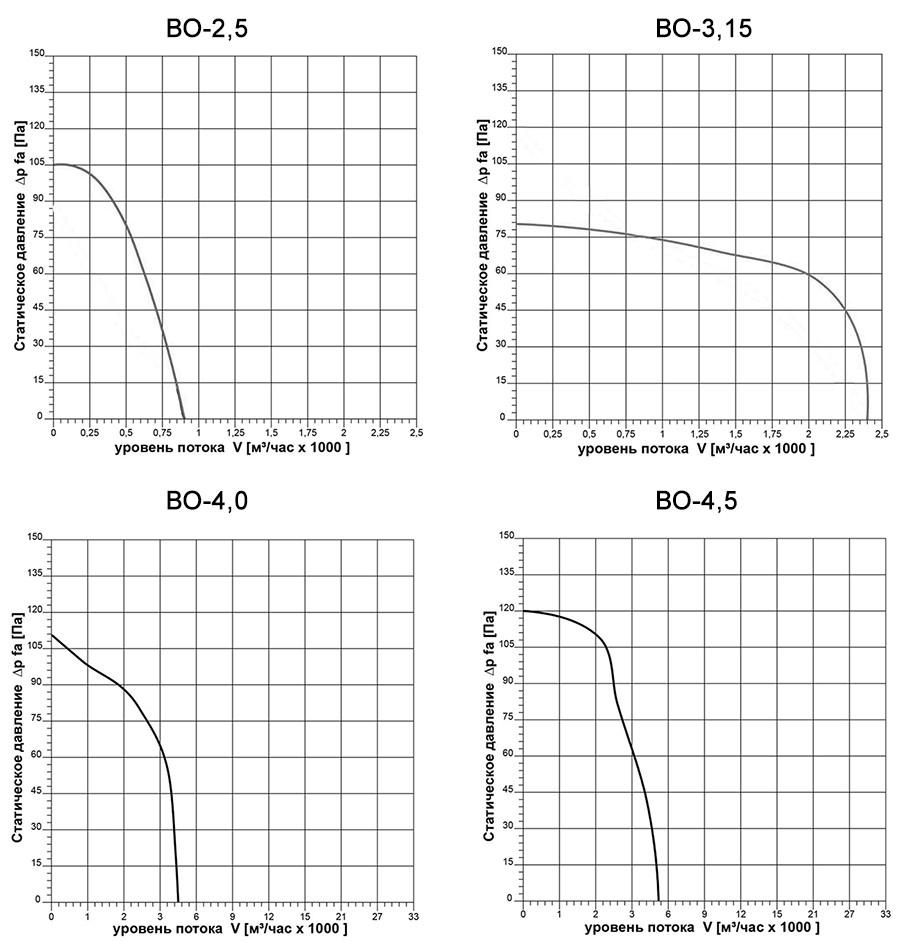

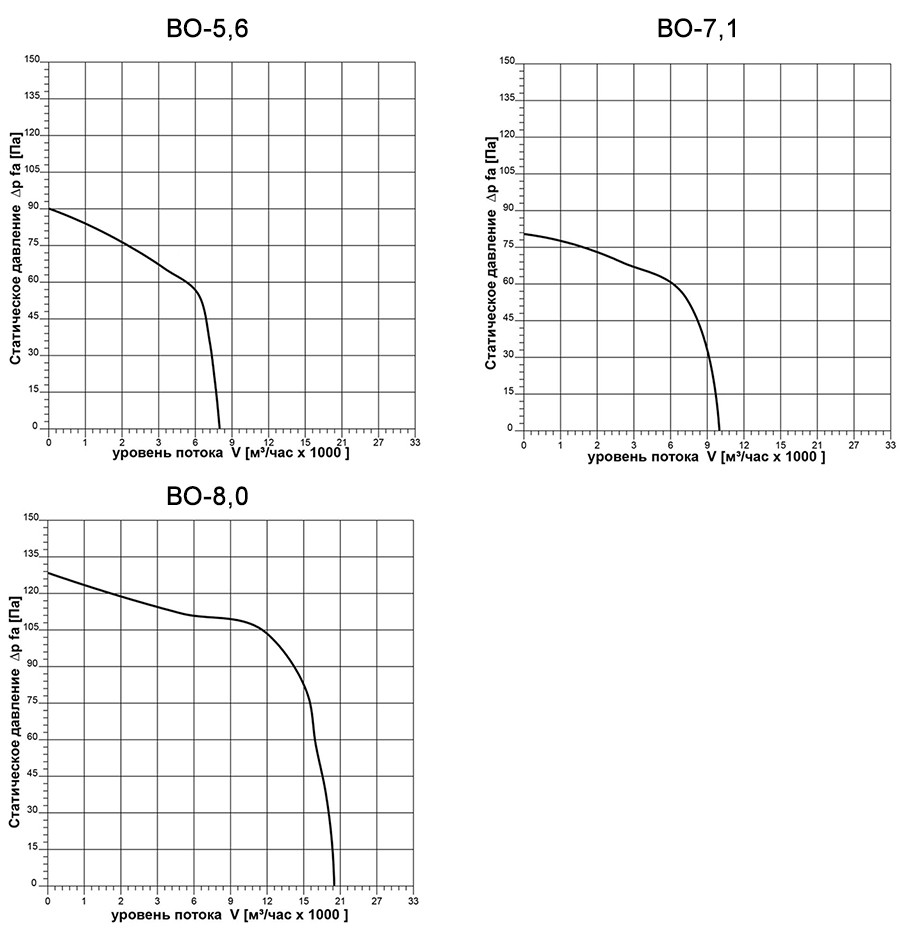

Аэродинамические характеристики
Не представленные в наличии модели доступны к поставке под заказ
