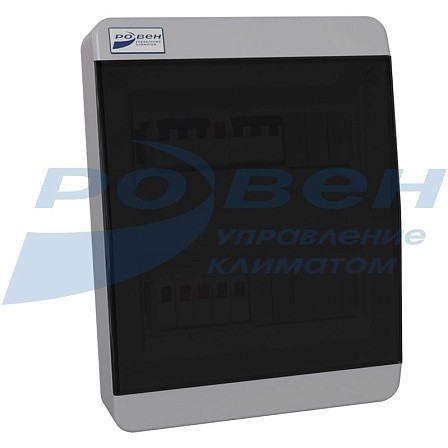

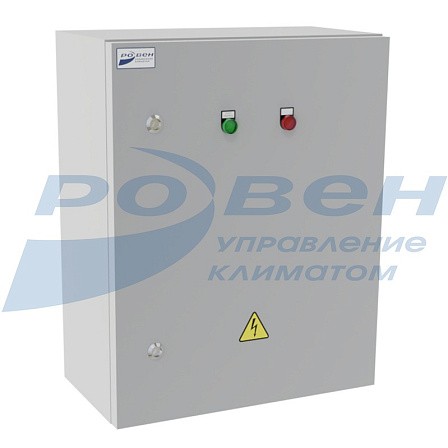

Щиты распределения типа ЩР
Щиты типа ЩР предназначены для приема и распределения электроэнергии, управления, контроля, сигнализации и защиты питания оборудования промышленного назначения, потребителей электроэнергии промышленных, общественных и жилых зданий.
В щитах стандартно реализовано:
- Защита цепей питания подключаемых устройств от короткого замыкания.
Дополнительные функции (в зависимости от выбора заказчика):
- Установка на ввод щита и на линии фидеров защищающих устройств: автомата, плавкой вставки, устройства защитного отключения, автоматического выключателя дифференциального тока;
- Установка на вводе выключателей-разъединителей на одно или два направления;
- Установку приборов учета электрической энергии;
- Установку приборов измерения параметров сети.
Два варианта комплектации щитов управления:
|
Комплектация |
Описание |
|
I к |
Стандартная комплектация |
|
II к |
Комплектация повышенного качества |
Технические характеристики и габаритные размеры щитов управления ЩР
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
395 |
310 |
220 |
|
Габарит 2 |
500 |
400 |
220 |
|
Габарит 3 |
650 |
500 |
220 |
|
Габарит 4 |
800 |
650 |
250 |
|
Габарит 5 |
1000 |
650 |
300 |
|
Габарит 6 |
1200 |
750 |
300 |
|
Габарит 7 |
1320 |
750 |
300 |
|
Габарит 8 |
1800 |
800 |
450 |
|
Габарит 9 |
2000 |
800 |
450 |
|
Габарит 10 |
2200 |
800 |
450 |
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
385 |
290 |
102 |
|
Габарит 2 |
535 |
290 |
102 |
|
Габарит 3 |
535 |
398 |
102 |
|
Габарит 4 |
410 |
300 |
153 |
|
Габарит 5 |
560 |
300 |
153 |
|
Габарит 6 |
560 |
408 |
153 |
Размер щита будет зависеть от количества подключаемых вентиляторов, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с различной степенью пыле-влагозащиты. Информацию о размере, материале (пластик, металл) и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Возможная степень защиты IP31 - стандарт, IP54 - по запросу.
Габаритный вес от 5 до 300кг.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Условия эксплуатации:
Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.
Порядок подбора щита управления:
- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft,IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT))
- Указывается тип щита
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого устройства
Дополнительные функции устройств подключаемых к щитам управления типа ЩР
|
Номер дополнительной функции |
Описание |
|
1 |
Автоматический выключатель |
|
2 |
Автоматический выключатель дифференциального тока |
|
3 |
Автоматический выключатель и устройство защитного отключения |
|
4 |
Плавкий предохранитель |
|
5 |
Приборы измерения параметров сети |
Пример функциональной схемы управления системой вентиляции на базе щита типа ЩР
QF - автоматический выключатель
QFD - автоматический выключатель дифференциального тока
МАРКИРОВКА:
Щит упр. Iк ЩР-380-В(1/10/25)-Ф(220/20/2)х3
где: Щит упр.Iк ЩР – щит управления со стандартными комплектующими (Iк)
380 – параметры напряжения сети вводного устройства (В);
В – ввод щита;
/1 – аппарат защиты (автоматический выключатель);
(10) – максимальный ток короткого замыкания (кА);
(25) – номинальный ток ввода (А);
Ф – фидер отходящий линии (3 шт.);
(220) – напряжение фидера (В);
(20) – номинальный ток фидера (А);
/2 – аппарат защиты фидера (автоматический выключатель дифференциального тока).
