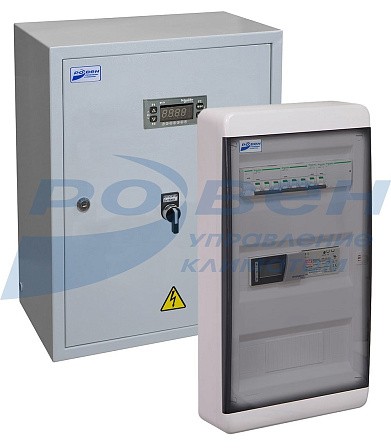

Стандартный щит управления для вентиляционных установок RW-LZ, RW-LT

Щиты управления вентиляционные с водяным калорифером типа ЩУВВК применяются для комплексного автоматического управления системами вентиляции с водяным калорифером (привод крана регулировки смесительного узла на 24В).
Щиты управления вентиляционные с электрическим калорифером типа ЩУВЭК применяются для комплексного автоматического управления системами вентиляции с электрическим калорифером.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Стандартные щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT с водяным нагревателем

Щиты управления типа ЩУВВК применяются для комплексного автоматического управления системами вентиляции с водяным нагревателем (привод крана регулировки смесительного узла на 24 В).

Описание функций, входящих в стандартную комплектацию щита типа ЩУВВК:

  • 9 - Термостат защиты от замерзания;
  • 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
  • 2.2 - Регулировка оборотов вентилятора на 380 В в автоматическом режиме;
  • 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
  • 5.1 - Тепловое реле защиты двигателя на 380 В;
  • 7 - Индикация загрязнения воздушного фильтра.

Стандартные щиты управления типа ЩУВВК для приточных установок RW-LZ, RW-LT с водяным нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.

Стандартные щиты управления типа ЩУВЭК для вентиляционных установок RW-LZ, RW-LT с электрическим нагревателем

Щиты управления вентиляционные типа ЩУВЭК применяются для комплексного автоматического управления системами вентиляции с электрическим нагревателем.

Описание функций входящих в стандартную комплектацию щита типа ЩУВЭК:

  • 3 - Автоматическое поддержание заданной температуры;
  • 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
  • 2.2 - Регулировка оборотов вентилятора на 380 В автоматическом режиме;
  • 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
  • 5.1 - Тепловое реле защиты двигателя на 380 В;
  • 6 - Продувка нагревателя после выключения;
  • 7- Индикация загрязнения воздушного фильтра.

Стандартные щиты управления типа ЩУВЭК для приточных установок RW-LZ, RW-LT с электрическим нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.

Щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT

Комплект автоматики

Наименование щита автоматики

Комплектация щитами управления с водяным нагревателем и фреоновым охладителем

ЩУВВК-1 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,37(380/1,01А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-2 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,55(380/1,38А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-3 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,1(380/2,61А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-4 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,5(380/3,46А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-5 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-6 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-7 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-8 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,34А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-9 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 4(380/8,2А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-10 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/5,1А)/2.2/4.1/5.1/7 RW-LZ/LT

ЩУВВК-11 (LZ/LT)

Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT

Щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT

Комплект автоматики

Наименование щита автоматики

Комплектация щитами управления электрическим нагревателем и фреоновым охладителем

ЩУВЭК-1 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 6(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-2 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-3 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,37(380/1,01А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-4 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 9(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-5 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-6 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 0,55(380/1,38А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-7 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 12(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-8 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 21(380/3ф)-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-9 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,1(380/2,61А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-10 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-11 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-12 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-13 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-14 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 1,5(380/3,46А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-15 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-16 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-17 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-18 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 18(380/3ф)-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-19 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 30(380/3ф)18+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-20 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+24-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-21 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 24(380/3ф)-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-22 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-23 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/4,85А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-24 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-25 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-26 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 3(380/6,34А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-27 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-28 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-29 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-30 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 36(380/3ф)24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-31 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 60(380/3ф)24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-32 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 84(380/3ф)24+24+24+12-П 2,2(380/5,1А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-33 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-34 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-35 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 4(380/8,2А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-36 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 48(380/3ф)24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-37 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 72(380/3ф)24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT

ЩУВЭК-38 (LZ/LT)

Щит упр. Iк ЩУВЭК/3/14.2.1-К 96(380/3ф)24+24+24+12+12-П 3(380/6,8А)/2.2/4.1/5.1/6/7 RW-LZ/LT


Не представленные в наличии модели доступны к поставке под заказ
