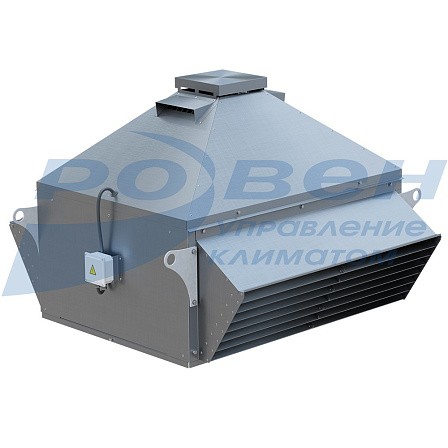

Вентиляторы крышные РОКС-ВКРС, РОКС-ВКРФ исполнения дымоудаления

Вентиляторы крышные радиальные для противопожарных систем дымоудаления (ППД-систем) с выходом потока воздуха в стороны РОКС-ВКРС-ДУ и вверх РОКС-ВКРФ-ДУ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы
монтажные типа СОМ.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Вентиляторы крышные радиальные для противопожарных систем дымоудаления (ППД-систем) с выходом потока воздуха в стороны РОКС-ВКРС-ДУ и вверх РОКС-ВКРФ-ДУ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ.
Вентиляторы выпускают с двумя типами рабочих колес РК635 и РК935 с различными расходными характеристиками.
Вентиляторы выпускают  в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.

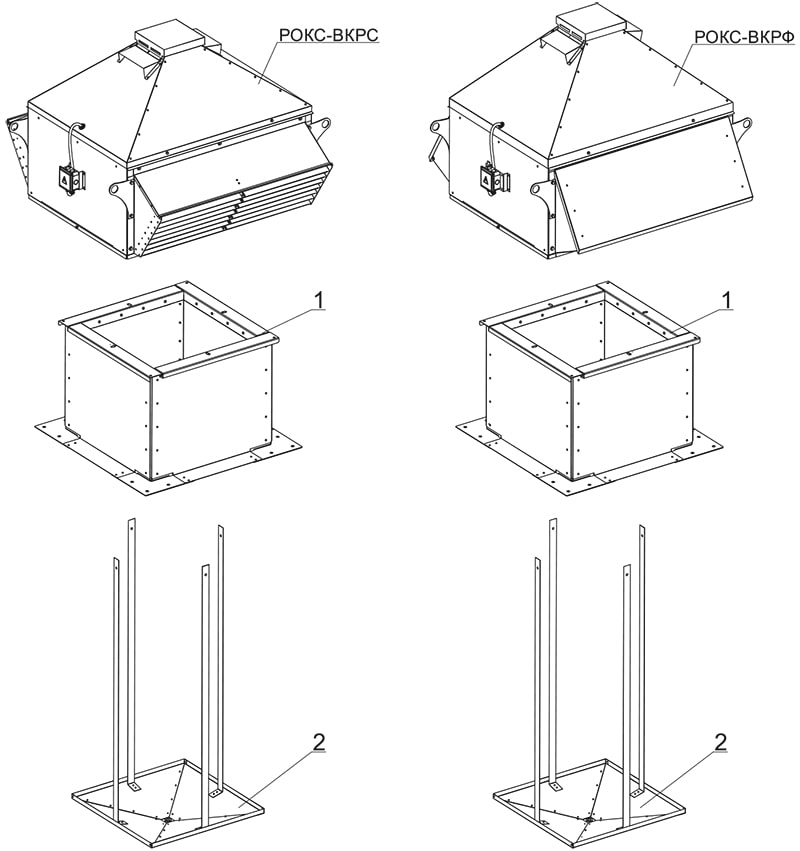

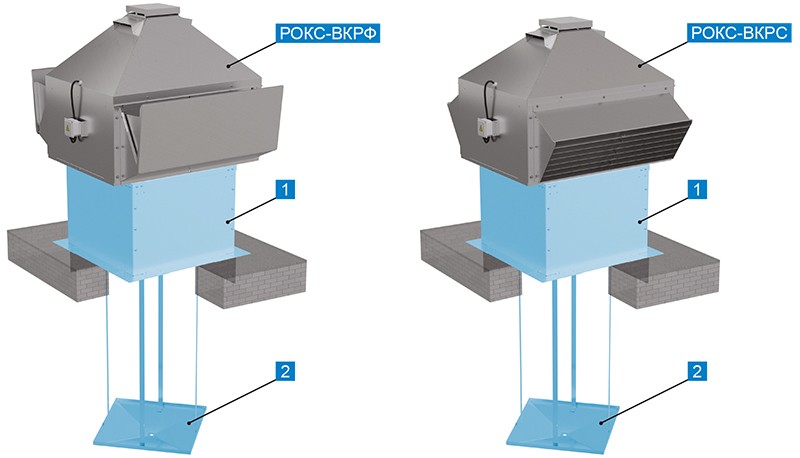

Дополнительное оборудование для монтажа крышных вентиляторов РОКС

РОКС-О, РОКС-ДУ_доп для монтажа.jpg

Наименование

Описание

1

Стаканы опорные монтажные

СОМ 1, СОМ 1Н,

СОМ 2, СОМ 2Н

Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата

2

Дренажный поддон

ДП-СОМ

Дренажный поддон ДП-СОМ (конденсатосборник) предназначен для сбора и удаления конденсата

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Полная информация о вентиляторах РОКС-ДУ в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы крышные серии РОКС-ВКРС-ДУ, РОКС-ВКРФ-ДУ.pdf

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры вентиляторов РОКС-ВКРС-ДУ

РОКС-ВКРС-О, РОКС-ВКРС-ДУ_чертеж.jpg

Габаритные и присоединительные размеры вентиляторов РОКС-ВКРФ-ДУ

РОКС-ВКРФ-О, РОКС-ВКРФ-ДУ_чертеж.jpg

Наименование

А, мм

В, мм

D, мм

H max,мм

L max, мм

РОКС-ВКРС-3,55 / РОКС-ВКРФ-3,55

480

945

14

645

880

РОКС-ВКРС-4,0 / РОКС-ВКРФ-4,0

530

1005

14

709

948

РОКС-ВКРС-4,5 / РОКС-ВКРФ-4,5

580

1069

14

767

1081

РОКС-ВКРС-5,0 / РОКС-ВКРФ-5,0

630

1138

14

774

1132

РОКС-ВКРС-5,6 / РОКС-ВКРФ-5,6

690

1219

14

918

1245

РОКС-ВКРС-6,3 / РОКС-ВКРФ-6,3

755

1329

14

993

1316

РОКС-ВКРС-7,1 / РОКС-ВКРФ-7,1

840

1469

14

1150

1480

РОКС-ВКРС-8,0 / РОКС-ВКРФ-8,0

1005

1699

16

1202

1678

РОКС-ВКРС-9,0 / РОКС-ВКРФ-9,0

1050

1729

16

1356

1755

РОКС-ВКРС-10,0 / РОКС-ВКРФ-10,0

1220

1979

16

1444

1935

РОКС-ВКРС-11,2 / РОКС-ВКРФ-11,2

1350

2126

16

1576

2197

РОКС-ВКРС-12,5 / РОКС-ВКРФ-12,5

1505

2327

18

1694

2417

Технические характеристики

Наименование

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Общий дБа

РОКС-ВКРС-3,55-ДУ400-РК635-0,18/1500/220-380

РОКС-ВКРФ-3,55-ДУ400-РК635-0,18/1500/220-380

0,18

1310

0,73

73

70

РОКС-ВКРС-3,55-ДУ400-РК935-0,18/1500/220-380

РОКС-ВКРФ-3,55-ДУ400-РК935-0,18/1500/220-380

0,18

1310

0,73

73

72

РОКС-ВКРС-3,55-ДУ400-РК635-1,5/3000/220-380

РОКС-ВКРФ-3,55-ДУ400-РК635-1,5/3000/220-380

1,5

2790

3,48

80

83

РОКС-ВКРС-3,55-ДУ400-РК935-2,2/3000/220-380

РОКС-ВКРФ-3,55-ДУ400-РК935-2,2/3000/220-380

2,2

2810

4,97

80

82

РОКС-ВКРС-4,0-ДУ400-РК635-0,37/1500/220-380

РОКС-ВКРФ-4,0-ДУ400-РК635-0,37/1500/220-380

0,37

1320

1,12

74

74

РОКС-ВКРС-4,0-ДУ400-РК935-0,37/1500/220-380

РОКС-ВКРФ-4,0-ДУ400-РК935-0,37/1500/220-380

0,37

1320

1,12

75

76

РОКС-ВКРС-4,0-ДУ400-РК635-3/3000/220-380

РОКС-ВКРФ-4,0-ДУ400-РК635-3/3000/220-380

3

2820

6,54

96

87

РОКС-ВКРС-4,0-ДУ400-РК935-4/3000/220-380

РОКС-ВКРФ-4,0-ДУ400-РК935-4/3000/220-380

4

2840

8,41

97

86

РОКС-ВКРС-4,5-ДУ400-РК635-0,55/1500/220-380

РОКС-ВКРФ-4,5-ДУ400-РК635-0,55/1500/220-380

0,55

1350

1,61

107

79

РОКС-ВКРС-4,5-ДУ400-РК935-1,1/1500/220-380

РОКС-ВКРФ-4,5-ДУ400-РК935-1,1/1500/220-380

1,1

1370

2,97

115

81

РОКС-ВКРС-5,0-ДУ400-РК635-0,37/1000/220-380

РОКС-ВКРФ-5,0-ДУ400-РК635-0,37/1000/220-380

0,37

910

1,33

119

75

РОКС-ВКРС-5,0-ДУ400-РК935-0,55/1000/220-380

РОКС-ВКРФ-5,0-ДУ400-РК935-0,55/1000/220-380

0,55

910

1,87

120

77

РОКС-ВКРС-5,0-ДУ400-РК635-1,1/1500/220-380

РОКС-ВКРФ-5,0-ДУ400-РК635-1,1/1500/220-380

1,1

1370

2,97

128

83

РОКС-ВКРС-5,0-ДУ400-РК935-1,5/1500/220-380

РОКС-ВКРФ-5,0-ДУ400-РК935-1,5/1500/220-380

1,5

1380

3,95

130

85

РОКС-ВКРС-5,6-ДУ400-РК635-0,55/1000/220-380

РОКС-ВКРФ-5,6-ДУ400-РК635-0,55/1000/220-380

0,55

910

1,87

161

79

РОКС-ВКРС-5,6-ДУ400-РК935-0,75/1000/220-380

РОКС-ВКРФ-5,6-ДУ400-РК935-0,75/1000/220-380

0,75

910

2,29

169

81

РОКС-ВКРС-5,6-ДУ400-РК635-2,2/1500/220-380

РОКС-ВКРФ-5,6-ДУ400-РК635-2,2/1500/220-380

2,2

1390

5,36

178

87

РОКС-ВКРС-5,6-ДУ400-РК935-3/1500/220-380

РОКС-ВКРФ-5,6-ДУ400-РК935-3/1500/220-380

3

1410

7,12

185

89

РОКС-ВКРС-6,3-ДУ400-РК635-1,1/1000/220-380

РОКС-ВКРФ-6,3-ДУ400-РК635-1,1/1000/220-380

1,1

910

3,18

185

83

РОКС-ВКРС-6,3-ДУ400-РК935-1,5/1000/220-380

РОКС-ВКРФ-6,3-ДУ400-РК935-1,5/1000/220-380

1,5

920

4,05

194

86

РОКС-ВКРС-6,3-ДУ400-РК635-3/1500/220-380

РОКС-ВКРФ-6,3-ДУ400-РК635-3/1500/220-380

3

1410

7,12

199

92

РОКС-ВКРС-6,3-ДУ400-РК935-5,5/1500/220-380

РОКС-ВКРФ-6,3-ДУ400-РК935-5,5/1500/220-380

5,5

1440

12,1

214

94

РОКС-ВКРС-7,1-ДУ400-РК635-2,2/1000/220-380

РОКС-ВКРФ-7,1-ДУ400-РК635-2,2/1000/220-380

2,2

920

5,79

246

88

РОКС-ВКРС-7,1-ДУ400-РК935-3/1000/220-380

РОКС-ВКРФ-7,1-ДУ400-РК935-3/1000/220-380

3

930

7,31

257

90

РОКС-ВКРС-7,1-ДУ400-РК635-7,5/1500/380-660

РОКС-ВКРФ-7,1-ДУ400-РК635-7,5/1500/380-660

7,5

1440

15,8

288

96

РОКС-ВКРС-7,1-ДУ400-РК935-11/1500/380-660

РОКС-ВКРФ-7,1-ДУ400-РК935-11/1500/380-660

11

1440

22,9

310

98

РОКС-ВКРС-8,0-ДУ400-РК635-3/1000/220-380

РОКС-ВКРФ-8,0-ДУ400-РК635-3/1000/220-380

3

930

7,31

341

92

РОКС-ВКРС-8,0-ДУ400-РК935-5,5/1000/380-660

РОКС-ВКРФ-8,0-ДУ400-РК935-5,5/1000/380-660

5,5

950

13,2

378

95

РОКС-ВКРС-8,0-ДУ400-РК635-11/1500/380-660

РОКС-ВКРФ-8,0-ДУ400-РК635-11/1500/380-660

11

1440

22,9

385

101

РОКС-ВКРС-8,0-ДУ400-РК935-18,5/1500/380-660

РОКС-ВКРФ-8,0-ДУ400-РК935-18,5/1500/380-660

18,5

1450

36,1

457

103

РОКС-ВКРС-9,0-ДУ400-РК635-2,2/750/220-380

РОКС-ВКРФ-9,0-ДУ400-РК635-2,2/750/220-380

2,2

690

6,11

451

89

РОКС-ВКРС-9,0-ДУ400-РК935-4/750/380-660

РОКС-ВКРФ-9,0-ДУ400-РК935-4/750/380-660

4

700

10,1

491

92

РОКС-ВКРС-9,0-ДУ400-РК635-5,5/1000/380-660

РОКС-ВКРФ-9,0-ДУ400-РК635-5,5/1000/380-660

5,5

950

13,2

490

97

РОКС-ВКРС-9,0-ДУ400-РК935-11/1000/380-660

РОКС-ВКРФ-9,0-ДУ400-РК935-11/1000/380-660

11

960

23,6

533

99

РОКС-ВКРС-10,0-ДУ400-РК635-4/750/380-660

РОКС-ВКРФ-10,0-ДУ400-РК635-4/750/380-660

4

700

10,1

595

93

РОКС-ВКРС-10,0-ДУ400-РК935-7,5/750/380-660

РОКС-ВКРФ-10,0-ДУ400-РК935-7,5/750/380-660

7,5

720

17,9

645

96

РОКС-ВКРС-10,0-ДУ400-РК635-11/1000/380-660

РОКС-ВКРФ-10,0-ДУ400-РК635-11/1000/380-660

11

960

23,6

646

101

РОКС-ВКРС-10,0-ДУ400-РК935-15/1000/380-660

РОКС-ВКРФ-10,0-ДУ400-РК935-15/1000/380-660

15

960

31,2

676

103

РОКС-ВКРС-11,2-ДУ400-РК635-7,5/750/380-660

РОКС-ВКРФ-11,2-ДУ400-РК635-7,5/750/380-660

7,5

720

17,9

765

98

РОКС-ВКРС-11,2-ДУ400-РК935-11/750/380-660

РОКС-ВКРФ-11,2-ДУ400-РК935-11/750/380-660

11

720

25,3

769

100

РОКС-ВКРС-11,2-ДУ400-РК635-18,5/1000/380-660

РОКС-ВКРФ-11,2-ДУ400-РК635-18,5/1000/380-660

18,5

960

37

820

105

РОКС-ВКРС-11,2-ДУ400-РК935-30/1000/380-660

РОКС-ВКРФ-11,2-ДУ400-РК935-30/1000/380-660

30

960

59,6

910

107

РОКС-ВКРС-12,5-ДУ400-РК635-15/750/380-660

РОКС-ВКРФ-12,5-ДУ400-РК635-15/750/380-660

15

720

31,2

1020

102

РОКС-ВКРС-12,5-ДУ400-РК935-18,5/750/380-660

РОКС-ВКРФ-12,5-ДУ400-РК935-18,5/750/380-660

18,5

720

39

1069

104

РОКС-ВКРС-12,5-ДУ400-РК635-30/1000/380-660

РОКС-ВКРФ-12,5-ДУ400-РК635-30/1000/380-660

30

960

59,6

1102

108

РОКС-ВКРС-12,5-ДУ400-РК935-45/1000/380-660

РОКС-ВКРФ-12,5-ДУ400-РК935-45/1000/380-660

45

980

87

1269

111

* Технические и шумовые характеристики РОКС-ВКРС-ДУ600 соответствуют РОКС-ВКРС-ДУ400, РОКС-ВКРФ-ДУ600 соответствуют РОКС-ВКРФ-ДУ400.

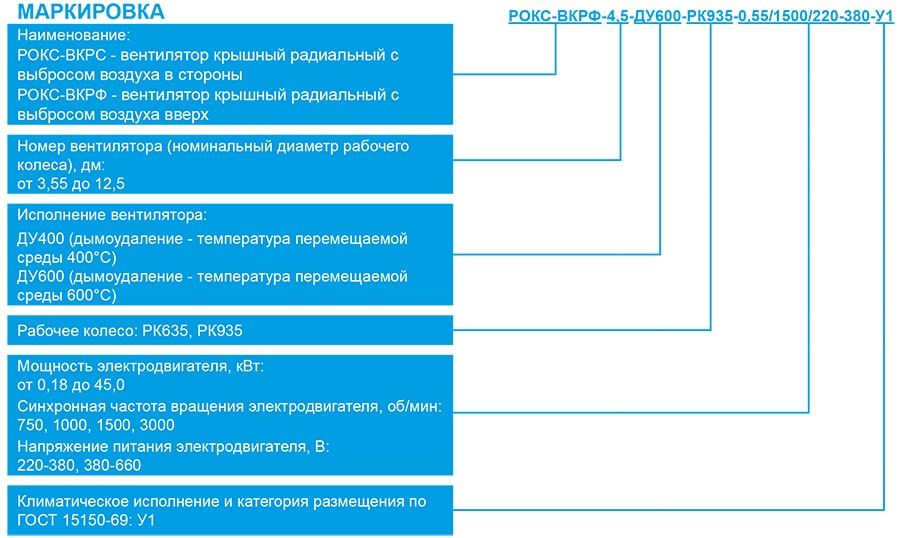

МАРКИРОВКА

Вентилятор крышный радиальный с выходом потока вверх – РОКС-ВКРФ, назначения ДУ600, укомплектован рабочим колесом РК935 с относительным диаметром рабочего колеса 4,5, мощностью электродвигателя N=0,55 кВт, и частотой вращения рабочего колеса n=1500 об/мин, номинальное напряжение сети 220-380, климатическим исполнением У1.


Электрические схемы подключения вентиляторов в сеть 380 В

РОКС-О, РОКС-ДУ_элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
