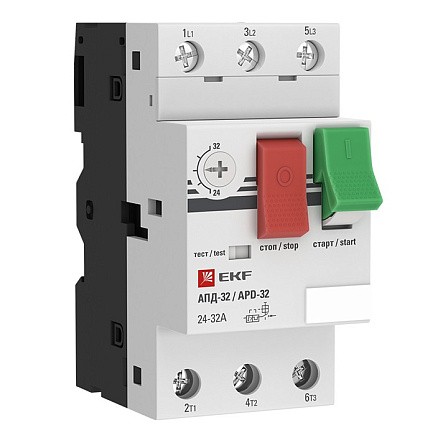

Автоматический выключатель пуска двигателя серии АПД-32 EKF

Автоматические выключатели  предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц.
Описание товара
Характеристики моделей
Купить

Продукция выводится из ассортимента. Наличие уточняйте у менеджеров.

Автоматические выключатели пуска двигателя серии АПД-32 EKF PROxima предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания. Степень защиты IP20.
Универсальное крепление на дин-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты управления.

Преимущества:

  • Защита от тока перегрузки, пропадания фазы (срабатывает по тепловому току оставшихся двух фаз), защита от КЗ (специально для двигателя ток отсечки 14 *In)
  • Клеммные зажимы маркированы согласно ГОСТ
  • Кнопка «Тест» проверяет работоспособность механизма расцепления
  • Корпус из пластика, не поддерживающего горения
  • Маркировочная площадка в комплекте для идентификации АПД в щите
  • Тарельчатые зажимы обеспечивают надежное крепление проводника
  • Удобная настройка уставок теплового расцепителя: шкала в амперах

Технические характеристики

Наименование

Диапазон уставки тока расцепления, А

Номин. раб. напряжение, В

Габариты (ВхШхГ), мм

Масса, кг

EKF АПД-32 0,4-0,63А

0,4-0,63

400-600

72,3х45х44,5

0,27

EKF АПД-32 0,63-1А

0,63-1,0

400-600

72,3х45х44,5

0,27

EKF АПД-32 1,0-1,6А

1,0-1,6

400-600

72,3х45х44,5

0,27

EKF АПД-32 1,6-2,5А

1,6-2,5

400-600

72,3х45х44,5

0,27

EKF АПД-32 2,5-4А

2,4-4,0

400-600

72,3х45х44,5

0,27

EKF АПД-32 4-6,3А

4,0-6,3

400-600

72,3х45х44,5

0,27

EKF АПД-32 6-10А

6,0-10,0

400-600

72,3х45х44,5

0,27

EKF АПД-32 9-14А

9,0-14,0

400-600

72,3х62х44,5

0,27

EKF АПД-32 13-18А

13,0-18,0

400-600

72,3х45х44,5

0,27

EKF АПД-32 17-23А

17,0-23,0

400-600

72,3х45х44,5

0,27

EKF АПД-32 20-25А

20,0-25,0

400-600

72,3х45х44,5

0,27

Электрическая схема подключения
