Регулирующий шаровой клапан серии BV

Регулирующие шаровые клапаны серии BV предназначены для регулирования потока горячей или холодной воды, с управлением электроприводом LUFBERG серии DA по сигналу регулятора температуры системы HVAC.
Описание товара
Характеристики моделей
Купить
Регулирующие шаровые клапаны серии BV предназначены для регулирования потока горячей или холодной воды, с управлением электроприводом LUFBERG серии DA по сигналу регулятора температуры системы HVAC. При использовании клапана BV вместе с электроприводом серии DA необходима установка адаптера BV-BR (адаптеры предназначены для приводов DA без пружиного возврата), BV-BR-S (адаптеры для приводов DA с пружиным возвратом DA05S…).

Особенности и характеристики


Регулирующие шаровые клапаны серии BV с широким выбором для различный применений:

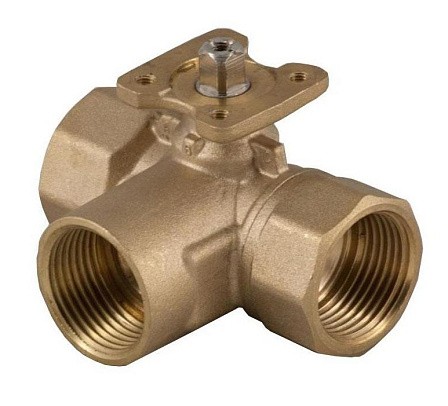

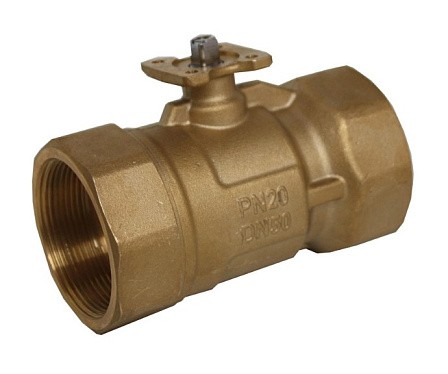

  • 2-х и 3-х ходовые, смешение/разделение;
  • От DN15 (1/2“) до DN50 (2“), Резьба NPT;
  • Равнопроцентная характеристика и хорошая управляемость;
  • Возможность выбора привода LUFBERG серии DA с пропорциональным управлением или Открыто/закрыто;
  • Возможность ручного управления.
  • Регулирующие шаровые клапаны серии BV разработаны с учетом высоких требований к условиям эксплуатации и имеют возможность встраивания в любые системы HVAC:
  • Рабочее давление: 4,0 МПа;
  • Запирающее давление: 1,4МПа;
  • Максимальный рабочий перепад давления ∆p max: 0,35 МПа;
  • Максимальный статический перепад давления ∆p stat: 0,25 МПа.

Регулирующие шаровые клапаны серии BV обеспечивают точный контроль при любых нагрузках в указанном диапазоне.

Литой корпус из латуни, шар из никелированной латуни, вал из латуни с двумя уплотнительными кольцами из синтетического каучука (EPDM), корректирующий диск, обеспечивающий равнопроцентную характеристику потока.

Габаритные и присоединительные размеры BV-2




Размер BV-2

G

C

B

A

DN25

1"

89

60

42

DN32

1 1/4"

104

70

52



Габаритные и присоединительные размеры BV-3




Размер BV-3

G

C

D

B

A

DN15

1/2"

61

47

47

27

DN20

3/4"

69

49

52

36

DN25

1"

89

65

60

42

DN32

1 1/4"

99

75

70

52



Технические характеристики


Конструкция

Модель

Размер

Kvs

Масса, кг

By-pass Kvs

Привод DA

2-х ходовые клапаны

BV-2-25-10

DN25

10

0,45

-

4 Нм

BV-2-32-25

DN32

25

0,76

-

8 Нм

З-х ходовые клапаны

BV-3-15-2,5

DN15

2,5

0,25

1,6

4 Нм

BV-3-20-4

DN20

4

0,38

2,5

BV-3-20-6,3

6,3

0,38

4

BV-3-25-10

DN25

10

0,65

6,3

BV-3-25-16

16

0,64

10

BV-3-32-25

DN32

25

0,94

12,5

8 Нм

Не представленные в наличии модели доступны к поставке под заказ
