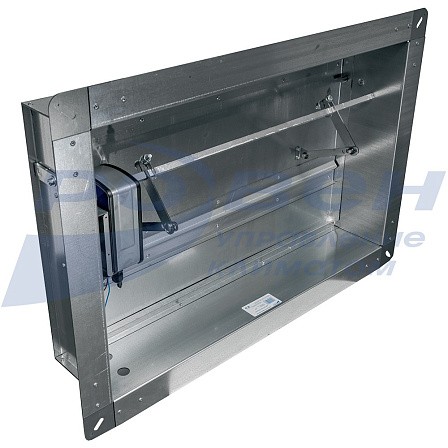

Клапан дымоудаления ДМУ с реверсивым приводом

Клапан дымоудаления ДМУ используется в качестве клапана дымоудаления с нормально закрытой заслонкой.
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Клапан дымоудаления ДМУ (далее клапан) используется в качестве клапана дымоудаления с нормально закрытой заслонкой.

Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.

Пределы огнестойкости клапана ДМУ – E90.
Исходное положение заслонки клапана противодымной вентиляции – нормально закрытое (НЗ).
Угол поворота заслонки – 75-90°.
Клапан ДМУ изготавливается из оцинкованной стали.
Возможно изготовление клапана стенового исполнения с одним присоединительным фланцем.
По отдельному запросу рассматривается возможность изготовления антивандального исполнения клапана с указанием в наименовании (АВ). Данное исполнение отличается от обычного тем, что привод расположен за створкой клапана и не доступен с лицевой стороны клапана.

Клапан может комплектоваться следующими типами приводов:

- электрический реверсивный РОВЕН/Siemens (Р).

Способы управления заслонкой клапана ДМУ:

Тип привода

Способ перевода заслонки

Механизм перевода заслонки

Принцип срабатывания привода

Из исходного положения в рабочее

из рабочего положения в исходное (многократное использование)

В рабочее положение

В исходное положение

Р

-автоматический, по сигналам пожарной автоматики;

-дистанционный с пульта управления;

-от кнопки/тумблера в месте установки клапана

-дистанционный с пульта управления

-вручную

электродвигатель

электродвигатель

Подача напряжения на соответствующие клеммы питания привода

Примечание:

Для 0 исполнения клапана (клапан изготовлен не в виде кассет):
Электрический реверсивный электропривод устанавливается только по высоте клапана (H).
Электромагнитный электропривод устанавливается только по ширине клапана (L).
Для кассетного исполнения клапанов - расположение электроприводов указано в разделах «Виды кассетного исполнения».
Высота клапана (H) не может быть больше ширины (L).


Файлы
Клапаны дымоудаления типа ДМУ.pdf

Габаритные и присоединительные размеры (мм)

Минимальный размер клапана ДМУ - 300х300 мм, далее с шагом 50 мм в соответствии с ниже приведенными таблицами. Максимальный размер по стороне L=2000 мм, по стороне H=1400 мм. Клапаны размером свыше максимального конструируются индивидуально.
Клапан ДМУ с реверсивным приводом и электромагнитным приводом

ДМУ чертеж_Р.jpg

Характеристики приводов клапанов ДМУ

Характеристика

Реверсивный РОВЕН

Реверсивный Siemens

RLE10-220S

RLE10-24S

GEB146.1E

GEB346.1E

Время поворота, с, не более

30

30

150

150

Крутящий момент, Нм

10

10

20

20

Напряжение электропитания привода, В

220

24

24

220

Потребляемая мощность, Вт

во время вращения

4,2

7,2

1,1

1,6

в состоянии покоя

2,5

2,5

0,5

0,9

Рабочая температура, °С

-30...+50

-30...+50

-32...+50

-32...+50

Степень защиты

IP54

IP54

IP54

IP54

Вес, кг

1,9

1,8

1,0

1,1

Виды кассетного исполнения стеновых клапанов ДМУ с реверсивным приводом

ДМУ кассеты Р.jpg

Типоразмерный ряд и значения площади живого сечения клапанов ДМУ с реверсивным приводом

ДМУ-Р типоразмерный ряд.jpg

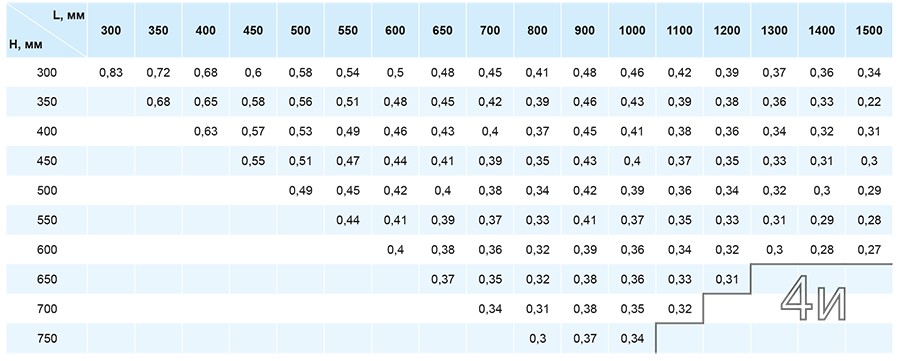

Коэффициент местного сопротивления клапанов ДМУ стенового типа

ДМУ табл_коэф.jpg

Масса клапанов ДМУ

ДМУ табл_мааса.jpg

Схемы установки клапанов с электрическим реверсивным приводом

ДМУ схемы установки_стеновые.jpg

Электрические схемы подключения клапанов ДМУ

ДМУ-Р элсхемы.jpg

Расшифровка обозначений на схемах подключения приводов:
Y1 (6) - Управляющий сигнал переменного тока, направление вращение по часовой стрелке;
Y2 (7) - Управляющий сигнал переменного тока, направление вращение против часовой стрелки;
N (4) - Нейтраль;
S1 (Q11) - Вход переключателя А ;
S4 (Q21) - Вход переключателя В ;
S2 (Q12) - Выход переключателя А, нормально замкнутый;
S3 (Q14) - Выход переключателя А, нормально открытый;
S5 (Q22) - Выход переключателя В, нормально замкнутый;
S6 (Q24) - Выход переключателя В, нормально открытый.

МАРКИРОВКА:

Клапан ДМУ-1000(P-IIк/220)*800-С-ВН-4и
              где:    клапан ДМУ – наименование клапана дымоудаления;
                        1000*800 – установочные размеры клапана (L*H), мм;
                        1000(P-IIк/220) – напряжение питания, производитель и тип привода:
                              1000 – сторона расположения привода;
                               Р – тип привода (Р – электрический реверсивный привод);
                               IIк – обозначение производителя привода (Iк – РОВЕН, IIк – Siemens);
                               220 – напряжение питания привода, В;
                         С – стеновой тип клапана;
                         ВН – тип размещения привода (снаружи клапана)
                         4и – кассетное исполнение клапана (указывается в случае применения):
                                 возможные исполнения клапанов - 1и, 2и, 3и, 4и, 5и, 6и.

Клапан ДМУ-700*600(P-IIк/220)-С-ВН-АВ
              где:    клапан ДМУ – наименование клапана дымоудаления;
                        700*600 – установочные размеры клапана (L*H), мм;
                        600(P-IIк/220) – напряжение питания, производитель и тип привода:
                              600 – сторона расположения привода;
                              Р – тип привода (Р – электрический реверсивный привод);
                              IIк – обозначение производителя привода (Iк – РОВЕН, IIк – Siemens);
                              220 – напряжение питания привода, В;
                        С – стеновой тип клапана;
                        ВН – тип размещения привода (ВН - внутри клапана);
                        АВ – антивандальное исполнение.

Примечание:
Тип клапана С - стеновой применяется только с типом размещения привода ВН – внутри клапана.






Не представленные в наличии модели доступны к поставке под заказ
