Решетка переточная типа РП

Переточные решетки РП предназначены для перераспределения воздуха между помещениями.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Переточные решетки РП предназначены для перераспределения воздуха между помещениями.

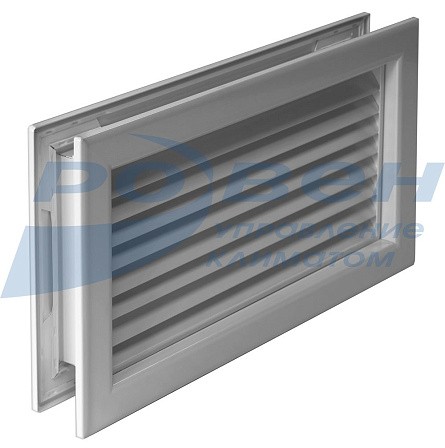

Решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют установить решетки на дверях или стенах толщиной от 25 до 50 мм.
Переточные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.

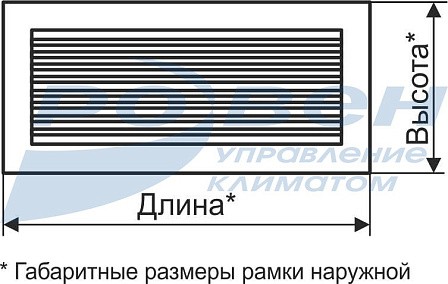

Габаритные и присоединительные размеры решеток РП (мм)

Минимальный размер решетки 100х100мм, далее с шагом 50 мм. Максимальный – 1000х1500 (HxL) мм.
По отдельной заявке возможно изготовление решеток с нестандартным шагом.
Коэффициент «живого» сечения решетки - 0,48.

РП чертеж.jpg


L/H

L1

H1

L2

H2

50-200

L + 42

H + 42

L + 47

H + 47

250-400

L + 40

H + 40

L + 45

H + 45

450-600

L + 38

H + 38

L + 43

H + 43

650-800

L + 36

H + 36

L + 41

H + 41

850-1000

L + 34

H + 34

L + 39

H + 39

Монтаж с помощью саморезов

РП монтаж.jpg

Массы решеток РП

РП массы.jpg

Данные для подбора переточных решеток РП

Размер HxL, мм

F0,

м²

Fж.с.,

м²

Скорость в живом сечении Vж.с., м/с

0,2

0,4

0,6

0,8

1,0

1,5

2,0

2,5

Потери полного давления ∆Рполн, Па

0,1

0,3

0,7

1,3

2,0

4,0

8,0

12,0

150х300

0,039

0,021

15

30

45

60

80

110

150

190

150х350

0,046

0,025

18

36

54

70

90

140

180

230

150х400

0,053

0,029

21

42

63

80

100

160

210

260

150х500

0,067

0,037

27

53

80

110

130

200

270

330

200х300

0,054

0,029

21

42

63

80

100

160

210

260

200х350

0,063

0,034

24

49

73

100

120

180

240

310

200х400

0,073

0,040

29

58

86

120

140

220

290

360

200х500

0,091

0,050

36

72

110

140

180

270

360

450

200х600

0,110

0,061

44

88

130

180

220

330

440

550

250х300

0,068

0,036

26

52

78

100

130

190

260

320

250х500

0,116

0,064

46

92

140

180

230

350

460

580

250х600

0,139

0,078

56

110

170

220

280

420

560

700

* Решетки других размеров и цветов поставляются под заказ.

Аэродинамические характеристики переточных решеток типа РП

РП аэрод.jpg

МАРКИРОВКА:

РП 200х300
      где:   РП – решетка переточная;
               200х300 – установочный размер решетки (HxL), мм;
              RAL9016 – цвет окраски решетки по каталогу RAL (указывается в случае отличия от стандартного белого).









Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
0.795
2 091 ₽
шт
0.928
2 266 ₽
шт
1.193
2 727 ₽
шт
1.418
3 137 ₽
шт
1.744
3 692 ₽
