Симисторные регуляторы МРТ380

Симисторные регуляторы МРТ380.14-25 (МРТ380.14-40) используются для поддержания заданной температуры в системах вентиляции.
Описание товара
Характеристики моделей
Купить

Симисторные регуляторы МРТ380.14-25 (МРТ380.14-40) используются для поддержания заданной температуры в системах вентиляции с помощью изменения потребляемой мощности трехфазных электрических нагревателей, работающих от сети 380В переменного тока или однофазных нагревателей работающих от сети 220В переменного тока.

Симисторные регуляторы МРТ380.16-25 (МРТ380.16-40) предназначены для поддержания температуры воздуха и регулировки скорости вентилятора на 220В в системах вентиляции с электрическим калорифером. Поддержание температуры происходит за счет периодического включения/выключения тэнов нагревателя. Максимальный ток вентилятора на 220В: 2А.

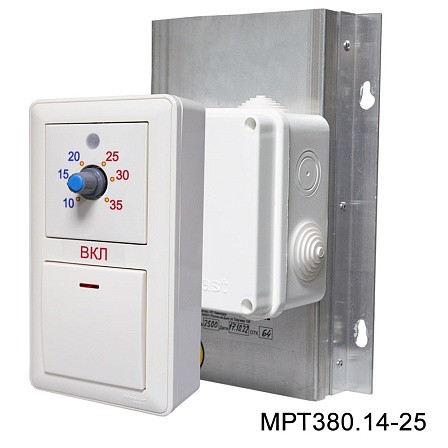

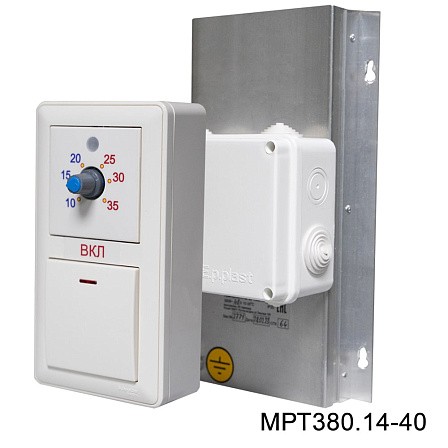

Описание работы МРТ380.14

В состав блока управления входят две части:  выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА.
Для подачи питания на симисторный регулятор необходимо нажать клавишу на блоке управления, при этом на клавише загорится красный светодиод “сеть”.
Красный светодиод у ручки регулятора загорается при включении нагревательных элементов. Нужное значение температуры от 10 до 35 °С устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.  К регулятору подключается канальный датчик температуры ТД1, или его комнатный вариант КТД1.
В регуляторе температуры МРТ380.14-25 реализована возможность подключения нескольких блоков симисторов БРМ-25(40).  Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя.
При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.

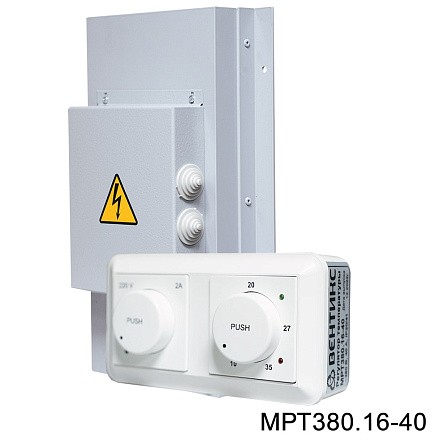

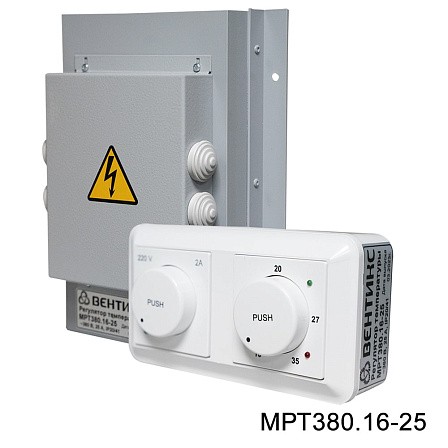

Описание работы  МРТ380.16

МРТ380.16 совмещает в одном корпусе терморегулятор и регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Схема сделана таким образом, что исключает возможность включения канального нагревателя без вентилятора. Конструктивно в состав регулятора входят два блока: регулятор скорости и регулятор температуры. Питание на блок регулятора температуры подается после нажатия кнопки «PUSH» на регуляторе скорости и нажатия кнопки «PUSH» на регуляторе температуры. При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
В регуляторе температуры МРТ380.16 реализована возможность подключения нескольких блоков симисторов БРМ-25(40). Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя.

Технические характеристики



Наименование параметра

МРТ380.14-25

МРТ380.14-40

МРТ380.16-25

МРТ380.16-40

Напряжение питания блока управления, В(± 15%)

220

220

Напряжение комутируемое блоком симисторов, В(± 15%)

400

400

Максимальная нагрузка, кВт

16

26

16

26

Максимальный рабочий ток, А

25

40

25

40

Диапазон температур, °С

+5...+40

0...+40

Вес блока симисторов, кг

1,4

1,8

1,4

1,8

Схемы подключения

Схема подключения МРТ380-1.jpg
Схема подключения МРТ380-2.jpg
Схема подключения МРТ380-3.jpg

* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
