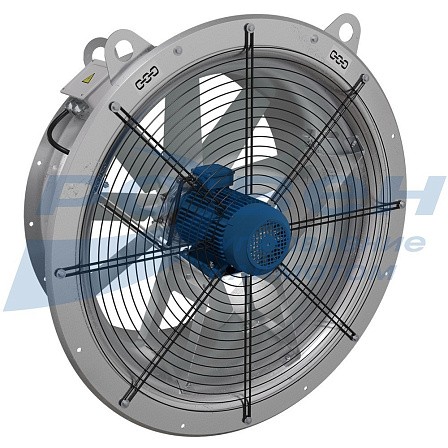

Напорный осевой вентилятор РОСА-VGT-20S
Напорные осевые вентиляторы РОСА-VGT/20S – предназначены для циркуляции воздуха в период хранения овощной продукции в хранилищах и способны функционировать в течение длительного времени, при этом затрачивая на работу минимум электроэнергии.
Вентиляторы обеспечивают равномерное распределение воздушных масс в среде хранимой овощной продукции, пропускают необходимые объемы воздуха, предотвращают образование конденсата и излишков углекислого газа, одновременно обеспечивая передачу и распределение необходимой влажности.
Необходимая мощность вентиляторов должна соответствовать расчетным требованиям для хранения определенного вида овощей, под каждую технологию хранения необходимо подбирать различные характеристики вентиляторов.
Вентиляторы состоят из рабочего колеса с регулируемым углом установки лопаток, цельносварного цилиндрического корпуса, выполненного из оцинкованной стали и асинхронного электродвигателя, размещенного в корпусе на подмоторной раме.
Корпус вентилятора выполнен в виде цилиндрической обечайки из оцинкованной стали на специализированном оборудовании с высокой точностью кругового сечения. С двух сторон корпуса расположены фланцы унифицированных размеров. Лопатки изготавливаются в 2х вариантах: PAG - из полиамида, AL - из алюминиевых сплавов.
Регулировка угла установки лопаток рабочего колеса производится в момент первичной сборки. Лопатки выполнены объемными, литьем под давлением, что обеспечивает прочность и устойчивость колеса при высоких окружных скоростях.
Пример использования вентиляторов
Технические характеристики вентиляторов РОСА-VGT/20S с колесом PAG
|
№ вент |
Наименование |
Nдв, кВт |
n, |
Ток, А при 380В |
Масса, кг |
|
6,3 |
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
0,75 |
1500 |
2,05 |
44,0 |
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
51,5 |
|
|
7,1 |
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
58,0 |
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
60,2 |
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
60,2 |
|
|
8,0 |
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
62,1 |
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
63,7 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
73,9 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
82,0 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
87,5 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
100,6 |
|
|
9,0 |
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
91,1 |
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
95,3 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
106,9 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
137,9 |
|
|
10,0 |
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
101,6 |
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
113,5 |
|
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
144,7 |
|
|
11,2 |
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
125,4 |
|
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
155,8 |
|
|
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
167,8 |
|
|
12,5 |
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
178,3 |
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
190,3 |
|
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 |
15,0 |
1500 |
30 |
240,6 |
Технические характеристики вентиляторов РОСА-VGT/20S с колесом AL
|
№ вент |
Наименование |
Nдв, кВт |
n, |
Ток, А при 380В |
Масса, кг |
|
6,3 |
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/610-A/0,75/1500/220-380/1-У2 |
0,75 |
1500 |
2,05 |
48,9 |
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/614-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
56,4 |
|
|
7,1 |
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/354-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
62,2 |
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/358-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
64,4 |
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/362-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
64,4 |
|
|
8,0 |
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
65,9 |
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/850-01-А/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
67,5 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/922-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
81,3 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/890-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
89,5 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/954-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
98,6 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/989-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
114,3 |
|
|
9,0 |
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/546-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
91,1 |
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/550-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
95,3 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/554-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
106,9 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/518-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
137,9 |
|
|
10,0 |
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/342-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
104,2 |
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/346-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
116,1 |
|
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/314-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
151,2 |
|
|
11,2 |
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/330-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
130,6 |
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/298-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
159,2 |
|
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/302-A/11/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
171,2 |
|
|
12,5 |
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/90-A/7,5/1500/380-660/1-У2 |
7,5 |
1500 |
15,6 |
181,7 |
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/94-A/11/1500/380-660/1-У2 |
11,0 |
1500 |
22,5 |
193,5 |
|
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/126-A/15/1500/380-660/1-У2 |
15,0 |
1500 |
30 |
245,6 |
Производительность вентиляторов РОСА-VGT/20S при заданном статическом давлении, м3/ч
|
№ вент |
Наименование |
Статическое давление, кПа |
|||||||||
|
0 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
||
|
6,3 |
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
12300 |
10050 |
8450 |
61000 |
3350 |
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/610-A/0,75/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
14200 |
11850 |
10250 |
7400 |
4050 |
|
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/614-A/1,1/1500/220-380/1-У2 |
|||||||||||
|
7,1 |
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
14700 |
11950 |
10300 |
8400 |
5750 |
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/354-A/1,1/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
18900 |
15250 |
13500 |
11100 |
8250 |
|
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/358-A/1,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 |
21100 |
18350 |
16500 |
13900 |
9450 |
|
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/362-A/1,5/1500/220-380/1-У2 |
|||||||||||
|
8,0 |
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
19350 |
14400 |
10800 |
6100 |
3250 |
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 |
23700 |
18600 |
15500 |
9300 |
5850 |
|
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/850-01-А/1,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 |
30500 |
27500 |
25900 |
23800 |
21500 |
16900 |
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/922-A/2,2/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
30700 |
27600 |
25800 |
23800 |
21500 |
17200 |
|
|
|
|
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/890-A/3,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
33100 |
30900 |
29500 |
28200 |
26500 |
24600 |
22000 |
|
|
|
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/954-A/4,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
36700 |
34600 |
33500 |
32200 |
30900 |
29500 |
27300 |
|
|
|
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/989-A/5,5/1500/220-380/1-У2 |
|||||||||||
|
9,0 |
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
36200 |
32700 |
30700 |
28500 |
25800 |
22800 |
17800 |
|
|
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/546-A/3,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
40200 |
37400 |
35300 |
33100 |
30500 |
27300 |
23300 |
17900 |
|
|
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/550-A/4,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
44000 |
40400 |
38600 |
36400 |
34000 |
30800 |
26300 |
19300 |
|
|
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/554-A/5,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 |
46100 |
43500 |
42300 |
41050 |
39800 |
38500 |
36900 |
35050 |
32900 |
29900 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/518-A/7,5/1500/380-660/1-У2 |
|||||||||||
|
10,0 |
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
40900 |
37200 |
35050 |
32800 |
30500 |
27800 |
24500 |
19600 |
16200 |
13600 |
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/342-A/4,0/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
45900 |
42050 |
39800 |
37400 |
35000 |
32200 |
28800 |
23400 |
19200 |
16000 |
|
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/346-A/5,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 |
51500 |
49200 |
48000 |
46700 |
45200 |
43900 |
42000 |
40200 |
37800 |
34300 |
|
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/314-A/7,5/1500/380-660/1-У2 |
|||||||||||
|
11,2 |
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 |
41500 |
38100 |
36600 |
34800 |
33100 |
31300 |
29300 |
26900 |
24700 |
22400 |
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/330-A/5,5/1500/220-380/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 |
49700 |
46000 |
44800 |
43000 |
41200 |
39500 |
37600 |
35400 |
33100 |
30500 |
|
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/298-A/7,5/1500/380-660/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 |
64200 |
60500 |
58900 |
56900 |
55300 |
53200 |
51200 |
48800 |
46800 |
43600 |
|
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/302-A/11/1500/380-660/1-У2 |
|||||||||||
|
12,5 |
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 |
52500 |
47500 |
45000 |
42600 |
39800 |
37200 |
34200 |
31100 |
27300 |
23300 |
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/90-A/7,5/1500/380-660/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 |
70700 |
66900 |
64900 |
62300 |
59850 |
57000 |
54400 |
51200 |
47700 |
43500 |
|
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/94-A/11/1500/380-660/1-У2 |
|||||||||||
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 |
74300 |
71000 |
69200 |
67700 |
65800 |
63900 |
62000 |
59900 |
57700 |
54590 |
|
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/126-A/15/1500/380-660/1-У2 |
|||||||||||
Габаритные и присоединительные размеры вентиляторов РОСА-VGT/20S с колесом PAG
|
№ вент |
Наименование |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
L1 |
n |
n1 |
|
6,3 |
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
860 |
900 |
350 |
350 |
12 |
16 |
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
860 |
900 |
350 |
381,8 |
12 |
16 |
|
|
7,1 |
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
960 |
1035 |
350 |
380,5 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
960 |
1035 |
350 |
398,5 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/PAG/158-01-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
960 |
1035 |
350 |
398,5 |
16 |
16 |
|
|
8,0 |
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
350 |
394,2 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/110-01-A/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
350 |
412,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/38-A/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
380 |
454,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
410 |
485,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
410 |
485,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
440 |
518,7 |
16 |
16 |
|
|
9,0 |
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
410 |
485,4 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
410 |
485,4 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
440 |
518,9 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/380-660/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
440 |
552 |
16 |
16 |
|
|
10,0 |
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
1320 |
1385 |
410 |
480,1 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
1320 |
1385 |
440 |
513,8 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/PAG/298-A/7,5/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
1320 |
1385 |
440 |
549,3 |
16 |
16 |
|
|
11,2 |
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/02-A/5,5/1500/220-380/1-У2 |
1120 |
1195 |
1255 |
1470 |
1535 |
440 |
506 |
16 |
20 |
|
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/170-A/7,5/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
1470 |
1535 |
485 |
546,6 |
16 |
20 |
|
|
РОСА-VGT/20S-GM/MW-11,2-O-R5Z/11,2/PAG/174-A/11,0/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
1470 |
1535 |
485 |
486,6 |
16 |
20 |
|
|
12,5 |
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/50-A/7,5/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
1680 |
1735 |
455 |
430,1 |
16 |
24 |
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/54-02-A/11,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
1680 |
1735 |
455 |
470,1 |
16 |
24 |
|
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/PAG/30-A/15,0/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
1680 |
1735 |
540 |
669,1 |
16 |
24 |
Габаритные и присоединительные размеры вентиляторов РОСА-VGT/20S с колесом AL
|
№ вент |
Наименование |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
L1 |
n |
n1 |
|
6,3 |
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/610-A/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
860 |
900 |
350 |
350 |
12 |
16 |
|
РОСА-VGT/20S-GM/MW-6,3-О-R3L/6,3/AL/614-A/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
860 |
900 |
350 |
381,8 |
12 |
16 |
|
|
7,1 |
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/354-A/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
960 |
1035 |
350 |
380,5 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/358-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
960 |
1035 |
350 |
398,5 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-7,1-О-R3L/7,1/AL/362-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
960 |
1035 |
350 |
398,5 |
16 |
16 |
|
|
8,0 |
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/846-А/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
350 |
394,2 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/850-01-А/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
350 |
412,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/922-A/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
380 |
454,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/890-A/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
410 |
485,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/954-A/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
410 |
485,2 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-8,0-О-R4Z/8,0/AL/989-A/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
1070 |
1135 |
440 |
518,7 |
16 |
16 |
|
|
9,0 |
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/546-A/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
410 |
485,4 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/550-A/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
410 |
485,4 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/554-A/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
440 |
518,9 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-9,0-О-R5Z/9,0/AL/518-A/7,5/1500/380-660/1-У2 |
900 |
960 |
1035 |
1195 |
1255 |
440 |
552 |
16 |
16 |
|
|
10,0 |
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/342-A/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
1320 |
1385 |
410 |
480,1 |
16 |
16 |
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/346-A/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
1320 |
1385 |
440 |
513,8 |
16 |
16 |
|
|
РОСА-VGT/20S-GM/MW-10,0-О-R5Z/10,0/AL/314-A/7,5/1500/380-660/1-У2 |
1000 |
1070 |
1135 |
1320 |
1385 |
440 |
549,3 |
16 |
16 |
|
|
11,2 |
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/330-A/5,5/1500/220-380/1-У2 |
1120 |
1195 |
1255 |
1470 |
1535 |
440 |
506 |
16 |
20 |
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/298-A/7,5/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
1470 |
1535 |
485 |
546,6 |
16 |
20 |
|
|
РОСА-VGT/20S-GM/MW-11,2-О-R5Z/11,2/AL/302-A/11/1500/380-660/1-У2 |
1120 |
1195 |
1255 |
1470 |
1535 |
485 |
486,6 |
16 |
20 |
|
|
12,5 |
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/90-A/7,5/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
1680 |
1735 |
455 |
430,1 |
16 |
24 |
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/94-A/11/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
1680 |
1735 |
455 |
470,1 |
16 |
24 |
|
|
РОСА-VGT/20S-GM/MW-12,5-О-R5Z/12,5/AL/126-A/15/1500/380-660/1-У2 |
1250 |
1320 |
1385 |
1680 |
1735 |
540 |
669,1 |
16 |
24 |
Электрические схемы подключения вентиляторов в сеть 380 В
МАРКИРОВКА
Напорный осевой вентилятор систем агропромышленного комплекса РОСА-VGT/20S, диаметр рабочего колеса 6,3, укомплектован рабочим колесом R3L, общепромышленного назначения, мощностью электродвигателя N=0,75 кВт, и частотой вращения рабочего колеса n=1500 об/мин; напряжение питания электродвигателя 220-380 В; климатическое исполнение У2.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
