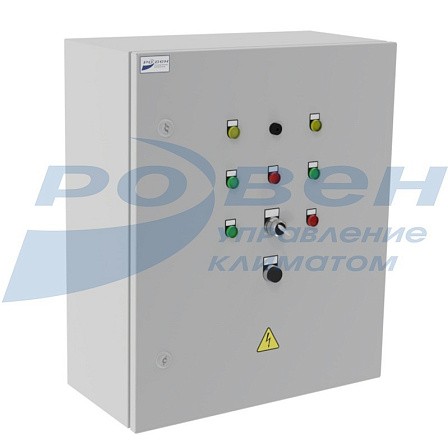

Щит управления вентиляторами дымоудаления типа ЩУВДУ

Щиты управления вентиляторами дымоудаления типа ЩУВДУ предназначены применяются для комплексного автоматического управления исполнительными устройствами системы противодымной вентиляции.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Щиты управления вентиляторами дымоудаления типа ЩУВДУ предназначены применяются для комплексного автоматического управления исполнительными устройствами системы противодымной вентиляции.
Соответствуют требованиям технического регламента ТР ЕАЭС 043/2017 «О требованиях к средствам пожарной безопасности и пожаротушения».

В щитах стандартно реализованы:

  • Управление вентиляторами, клапанами, электрическими нагревателями (в зависимости от функционала)
  • Контроль целостности линии связи с исполнительными устройствами, а также устройствами, подающими сигнал на запуск
  • Наличие звуковой сигнализации и световой индикации о событиях (пуск, авария, автоматика отключена, индикация положение клапанов (при наличии))
  • Органы управления защищены от несанкционированного доступа
  • Индикация состояния вводов питания
  • Тест работы световой и звуковой индикации
  • Защита цепей питания включаемых устройств от короткого замыкания
  • Включение щита управления по внешнему сигналу
  • Выбор режима работы РУЧН/ОТКЛ/АВТО
ВНИМАНИЕ!!!
Для обеспечения непрерывности работы щиты управления ЩУВДУ должны подключаться только к источнику питания имеющему не менее двух вводов электропитания (основное и резервное). Данный источник питания должен осуществлять автоматическое переключение электропитания с основного ввода на резервный при отсутствии или снижении ниже допустимого уровня напряжения питания на основном вводе, и обратно. В данном источнике питания для каждого ввода должен быть предусмотрен выход состояния в виде нормально закрытых безпотенциальных («сухих») контактов, открывающихся в случае отсутствия или снижении ниже допустимого уровня напряжения питания, эти контакты подключаются к щит управления ЩУВДУ, который контролирует состояние данных контактов, и в случае разрыва (либо аварии линии) контакта сигнализирует о аварии соответствующего входа питания.

По умолчанию управление щитом и обратная связь от щита осуществляется посредством релейных входов/выходов.

Комплектация щитов управления:

Комплектация

Описание

I к

Стандартная комплектация


Технические характеристики и габаритные размеры щитов управления ЩУВДУ

Щиты чертеж.jpg

Наименование корпуса

(в металле)

В

Ш

Г

Габарит 1

395

310

220

Габарит 2

500

400

220

Габарит 3

650

500

220

Габарит 4

800

650

250

Габарит 5

1000

650

300

Габарит 6

1200

750

300

Габарит 7

1320

750

300

Габарит 8

1800

800

450

Габарит 9

2000

800

450

Габарит 10

2200

800

450

Щиты изготавливаются только в металлическом корпусе.
Стандартная степень защиты IP31 (другое IP по запросу).
Информацию о габаритах, материале и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.

Условия эксплуатации:

Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Рабочая температура окружающей среды от 0°C до +40°C.

Порядок подбора щита управления:

- Выбирается комплектация щита управления – I (I – стандартная комплектация (Dekraft, IEK)
- Указывается тип щита
- Выбираются дополнительные функции щита

Дополнительные функции щитов управления типа ЩУВДУ

Номер

дополнительной функции

Описание

3

Автоматическое поддержание заданной температуры притока

Дополнительные функции щитов управления типа ЩУВДУ

Номер

дополнительной функции

Описание

2.1*

Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты)

2.2*

Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер)

4.5

Управление клапаном с реверсивным электроприводом на 220В

4.6

Управление клапаном с электромагнитным приводом на 220В

4.7

Управление клапаном с электромеханическим приводом на 220В

4.8

Управление клапаном с реверсивным электроприводом на 24В постоянного тока

4.9

Управление клапаном с электромагнитным приводом на 24В постоянного тока

4.10

Управление клапаном с электромеханическим приводом на 24В постоянного тока

7

Индикация загрязнения воздушного фильтра

8

Управление подогревом ламелей воздушного клапана

8.1

Управление периметральным подогревом воздушного клапана

8.2

Управление подогревом ламелей и периметральным обогревом воздушного клапана

8.3

Управление подогревом привода воздушного клапана

18

Автоматическое управление скоростью вентилятора по датчику перепада давления

26.1

Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave

26.5

Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave

30.1

Проводной пульт управления типа кнопочный пост

23**

Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше. (НЕВОЗМОЖНА для взрывозащищённых вентиляторов)

32

Управление по концевому выключателю

* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля).
** Функция /23 запуск вентилятора по схеме «звезда-треугольник» НЕВОЗМОЖНА для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.

Пример функциональной схемы управления системой противодымной вентиляции на базе щита типа ЩУВДУ

ЩУВДУ 2024 функц схема.jpg

M - электропривод клапана

Маркировка для вышеуказанной функциональной схемы:

Щит упр. Iк ЩУВДУ-В 11(380/23,2А)/4.5/23
           где:  Щит упр.Iк ЩУВДУ – щит управления со стандартными комплектующими (Iк)
                   для автоматического управления вентиляторами дымоудаления;
                     В - вытяжной вентилятор дымоудаления;
                     11(380/23,2А) – мощность, напряжение и ток вытяжного вентилятора дымоудаления, кВт(В/А);
                       /23 – номера дополнительных функций вытяжного вентилятора:
                           - /4.5 – управление клапаном с реверсивным электроприводом на 220В;
                           - /23 – запуск вентиляторов по схеме «звезда-треугольник» только для двигателей
                             с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше.

Не представленные в наличии модели доступны к поставке под заказ
