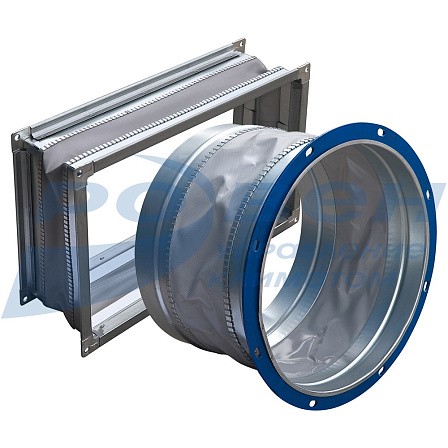

Вставка гибкая для вентиляторов ВРН, ВРВ специального назначения

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +200°С, в зависимости от исполнения.

Корпус гибкой вставки в зависимости от исполнения может быть изготовлен как из оцинкованной так и из нержавеющей стали, а лента, обеспечивающая герметичность канала - из термостойкого или антистатического материала.

Вставки гибкие круглые для вентиляторов ВРН-Ex, ВРВ-Ex

Вставки гибкие круглые ВРН, ВРВ.jpg

Модель

№ вентилятора

D

D1

n, шт

Масса, кг

Фланец из полосы

ВГК-ВРН/ВРВ-2,0-Ф/Ф-Ex

2,0

213

235

8

1,7

25

ВГК-ВРН/ВРВ-2,5-Ф/Ф-Ex

2,5

250

289

8

2

25

ВГК-ВРН/ВРВ-2,8-Ф/Ф-Ex

2,8

280

309

8

2,2

25

ВГК-ВРН/ВРВ-3,15-Ф/Ф-Ex

3,15

315

349

8

2,4

25

ВГК-ВРН/ВРВ-3,55-Ф/Ф-Ex

3,55

355

384

8

2,7

25

ВГК-ВРН/ВРВ-4,0-Ф/Ф-Ex

4,0

400

434

8

3,1

25

ВГК-ВРН/ВРВ-4,5-Ф/Ф-Ex

4,5

450

479

8

3,5

25

ВГК-ВРН/ВРВ-5,0-Ф/Ф-Ex

5,0

500

534

16

3,8

25

ВГК-ВРН/ВРВ-5,6-Ф/Ф-Ex

5,6

560

589

16

4,3

25

ВГК-ВРН/ВРВ-6,3-Ф/Ф-Ex

6,3

630

665

16

4,8

25

ВГК-ВРН/ВРВ-7,1-Ф/Ф-Ex

7,1

710

739

16

5,4

25

ВГК-ВРН/ВРВ-8,0-Ф/Ф-Ex

8,0

800

829

16

6,1

25

ВГК-ВРН/ВРВ-9,0-Ф/Ф-Ex

9,0

900

938

16

6,8

25

ВГК-ВРН/ВРВ-10,0-Ф/Ф-Ex

10,0

1000

1030

16

7,5

25

ВГК-ВРН/ВРВ-11,2-Ф/Ф-Ex

11,2

1120

1164

16

8,5

25

ВГК-ВРН/ВРВ-12,5-Ф/Ф-Ex

12,5

1250

1280

16

9,5

25

МАРКИРОВКА:

Вставка гибкая ВГК-ВРН/ВРВ-2,0-Ф/Ф-Ex
             где:  ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН-Ex/ВРВ-Ex;
                     2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
                     Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф - фланец-фланец;
                     Ex – исполнение вставки гибкой круглой: взрывозащищенное.

Вставка гибкая ВГК-ВРН/ВРВ-2,5-Ф/Н-Ex
             где:  ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН-Ex/ВРВ-Ex;
                     2,5 – типоразмер вставки гибкой круглой (номер вентилятора);
                     Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
                     Ex – исполнение вставки гибкой круглой: взрывозащищенное.

Вставки гибкие прямоугольные для вентиляторов ВРН-Ex, ВРВ-Ex

Вставки гибкие прямоугольные ВРН, ВРВ.jpg

Модель

№ вент.

А

А1

В

В1

d

H

Масса, кг

Фланец

Уголок

Шина

ВГП-ВРН/ВРВ-2,0-Ш/Ш-Ex

2,0

275

255

160

140

9,5

167

1,6

-

20

ВГП-ВРН/ВРВ-2,5-Ш/Ш-Ex

2,5

346

326

198

178

9,5

167

2

-

20

ВГП-ВРН/ВРВ-2,8-Ш/Ш-Ex

2,8

383

363

222

202

9,5

167

2,3

-

20

ВГП-ВРН/ВРВ-3,15-Ш/Ш-Ex

3,15

420

400

240

220

9,5

167

2,5

-

20

ВГП-ВРН/ВРВ-3,55-Ш/Ш-Ex

3,55

475

455

272

252

9,5

167

2,8

-

20

ВГП-ВРН/ВРВ-4,0-Ш/Ш-Ex

4,0

533

513

304

284

9,5

167

3,1

-

20

ВГП-ВРН/ВРВ-4,5-Ш/Ш-Ex

4,5

595

575

341

321

9,5

167

3,4

-

20

ВГП-ВРН/ВРВ-5,0-Ш/Ш-Ex

5,0

673

644

385

356

11

215

5,5

-

30

ВГП-ВРН/ВРВ-5,6-Ш/Ш-Ex

5,6

749

720

426

397

11

215

6,6

-

30

ВГП-ВРН/ВРВ-6,3-Ш/Ш-Ex

6,3

831

802

473

444

11

215

7,4

-

30

ВГП-ВРН/ВРВ-7,1-Ш/Ш-Ex

7,1

930

901

529

500

11

215

8,3

-

30

ВГП-ВРН/ВРВ-8,0-Ш/Ш-Ex

8,0

1039

1010

595

566

11

215

9,2

-

30

ВГП-ВРН/ВРВ-9,0-Ш/Ш-Ex

9,0

1184

1156

691

663

11

215

10,3

-

30

ВГП-ВРН/ВРВ-10,0-Ш/Ш-Ex

10,0

1322

1294

761

733

11

215

11,5

32х32

-

ВГП-ВРН/ВРВ-11,2-Ш/Ш-Ex

11,2

1477

1443

842

813

11

215

12,8

32х32

-

ВГП-ВРН/ВРВ-12,5-Ш/Ш-Ex

12,5

1646

1618

935

907

11

215

14,3

32х32

-

МАРКИРОВКА:

Вставка гибкая ВГП-ВРН/ВРВ-2,0-Ш/Ш-Ex
             где:  ВГП-ВРН/ВРВ – вставка гибкая прямоугольная для радиальных вентиляторов ВРН-Ex/ВРВ-Ex;
                     2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
                     Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш - шина-шина;
                     Ex – исполнение вставки гибкой прямоугольной: взрывозащищенное.



Не представленные в наличии модели доступны к поставке под заказ
