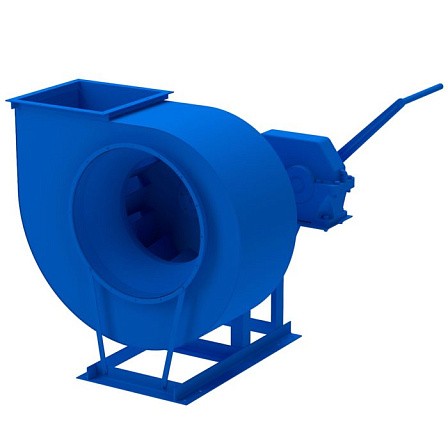

Вентилятор электроручной ЭРВ

Вентиляторы предназначены для подачи воздуха в помещения различных сооружений в режиме чистой вентиляции.
Описание товара
Характеристики моделей
Купить

Общие сведения:

  • низкого давления
  • одностороннего всасывания
  • назад загнутые лопатки
  • количество лопаток — 12
  • поворотный спиральный корпус
  • правое и левое вращение
  • ручной и электрический привод

Назначение:

  • для работы в противорадиационных укрытиях и в системах вентиляции убежищ, не оборудованных дизельными электростанциями
  • для подачи воздуха в помещения различных сооружений в режиме чистой вентиляции от электрической сети и от ручного привода
  • для подачи воздуха в помещения различных сооружений в режиме чистой вентиляции и могут работать как от электрической сети (U=380В), так и от ручного привода.
  • по отдельному заказу, возможно изготовление установки с электродвигателем на 220В.

Варианты изготовления:

  • «О» - общепромышленного назначения из углеродистой стали
  • «К1» - коррозионностойкие из нержавеющей стали

Установки электроручные вентиляторы (далее по тексту «установки») подразделяются на два типа:

  • 1 тип – вентилятор ЭРВ 72-2, приводимая в движение при ручном приводе двумя людьми
  • 2 тип – вентилятор ЭРВ72-3, приводимая в движение при ручном приводе тремя людьми

Каждая электроустановка состоит из: радиального вентилятора, редуктора, муфты сцепления и рукоятки.
Электроручные вентиляторы ЭРВ могут дополнительно комплектоваться гибкими вставками, виброизоляторами и клапанами.

Условия эксплуатации

Вентиляторы эксплуатируются в условиях умеренного (У) климата третьей категории размещения по ГОСТ 15150.
Температура окружающей среды от минус -40°С до +40°С.
Температура среды, перемещаемой вентиляторами до +80°С. Перемещаемая среда не должна содержать липкие и волокнистые вещества допустимое содержание механических примесей — не более 100 мг/м3


Габаритные и присоединительные размеры (мм)


1 – Вентилятор; 2, 3 – Редуктор; 4 – Рукоятка

Тип

h

H

a

P

n

D

D1

Г

В

K

l

L

b

B

Л

ЭРВ 72-2

410

520

225

252

12

325

345

212

175

400

605

840

360

680

1250

ЭРВ 72-3

520

810

280

321

12

410

430

262

202

600

690

930

440

770

1570

Технические характеристики

Параметр

ЭРВ-72-2

ЭРВ-72-3

Производительность, м3

700 - 1500

1300 - 2700

Полное давление, Па

290-160

260-160

Мощность, кВт

0.25

0.37

Частота вращения, об/мин

1380

1000

Редуктор

Ц2У-100-40-2IV2

Ц2У-100-31,5-2IV2

Усилие на рукоятке , Н, не более

130

205

Количество работающих при ручном приводе, чел.

2

3

Масса, кг

90

116


Не представленные в наличии модели доступны к поставке под заказ
