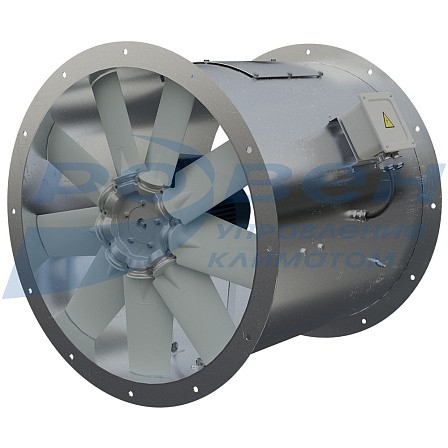

Вентиляторы осевые напорные РОСА-500

Вентиляторы осевые напорные РОСА-500 обладают рядом преимуществ перед аналогичными решениями, представленными на рынке: малая габаритность, высокая экономичность, надежность.

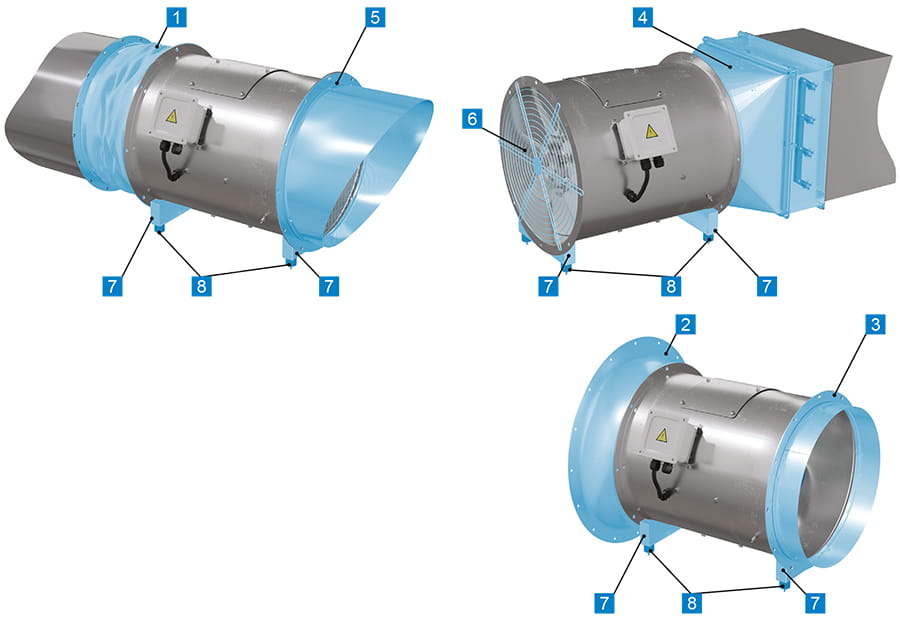

Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства
Видео

Вентиляторы осевые напорные РОСА-500 обладают рядом преимуществ перед аналогичными решениями, представленными на рынке: малая габаритность, высокая экономичность, надежность. Исполнение вентиляторов общепромышленное.
Вентиляторы РОСА-500 являются приточными вентиляторами избыточного давления (используются для наддува, нагнетания).
По отдельной заявке возможно изготовление вентиляторов РОСА-500 с типом корпуса: 20, 30.

Вентиляторы РОСА-500 обладают рядом преимуществ:

  • компактностью – при разработке конструкции вентиляторов использованы принципы максимальной энергоёмкости изделия; проведенные прочностные и аэродинамические исследования позволили создать конструкцию с минимальным аэродинамическим сопротивлением;
  • высокой технологичностью – при изготовлении используются станки с ЧПУ, производственные процессы при подготовке элементов изделия основаны на принципах автоматизации и минимального участия человека;
  • высокой экономичностью при эксплуатации – технические характеристики вентиляторов, представленных в рядах РОСА-500 можно охарактеризовать максимальной нагруженностью электродвигателя, при комплектации вентиляторов учтены особенности «вентиляторной схемы»;
  • значительной эффективностью – при разработке учтены принципы высокой обтекаемости элементов проточной части, что позволило увеличить диапазон рабочих режимов вентиляторов группы РОСА-500 без повышения энергопотребления.

Файлы
Вентиляторы осевые напорные РОСА-500.pdf

Габаритные и присоединительные размеры

РОСА-500 чертеж.jpg

№ вентилятора

D

D1

D2

d

n

4,0

400

460

436

12

8

4,5

450

510

486

12

8

5,0

500

560

536

12

12

5,6

560

660

620

12

12

6,3

630

730

690

12

12

7,1

710

810

770

12

16

8,0

800

900

860

12

16

9,0

900

1035

960

12

16

10,0

1000

1135

1070

12

16

11,2

1120

1255

1195

12

16

12,5

1250

1385

1320

12

16

* Размер L указан в технических характеристиках.

Технические характеристики

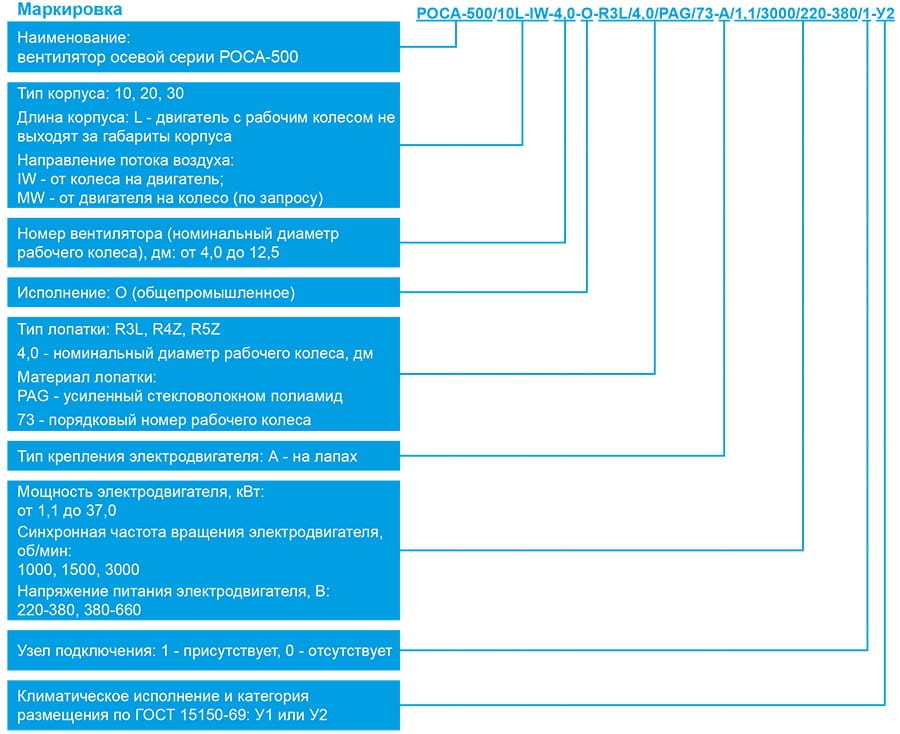

№ вент

Наименование

N, кВт

n, об/мин

Ток, А при 380В

L, мм

Масса*, кг

4,0

РОСА-500/10-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380

1,1

2760

2,65

440

24

РОСА-500/10-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380

1,5

2790

3,48

440

26

РОСА-500/10-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380

2,2

2810

4,97

440

28

РОСА-500/10-4,0-О-R3L/4,0/PAG/93-3/3000/220-380

3,0

2820

6,54

440

28

4,5

РОСА-500/10-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380

1,1

2760

2,65

440

27

РОСА-500/10-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380

1,5

2790

3,48

440

29

РОСА-500/10-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380

2,2

2810

4,97

440

32

РОСА-500/10-4,5-О-R3L/4,5/PAG/13-3/3000/220-380

3,0

2820

6,54

515

37

РОСА-500/10-4,5-О-R3L/4,5/PAG/17-4/3000/220-380

4,0

2840

8,41

515

41

РОСА-500/10-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380

5,5

2850

11,2

515

50

5,0

РОСА-500/10-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380

1,1

2760

2,65

440

28

РОСА-500/10-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380

1,5

2790

3,48

440

31

РОСА-500/10-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380

2,2

2810

4,97

440

33

РОСА-500/10-5,0-О-R3L/5,0/PAG/09-3/3000/220-380

3,0

2820

6,54

515

38

РОСА-500/10-5,0-О-R3L/5,0/PAG/13-4/3000/220-380

4,0

2840

8,41

515

43

РОСА-500/10-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380

5,5

2850

11,2

515

52

РОСА-500/10-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380

7,5

2860

15,1

630

77

5,6

РОСА-500/10-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380

1,5

2790

3,48

440

35

РОСА-500/10-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380

2,2

2810

4,97

440

37

РОСА-500/10-5,6-О-R3L/5,6/PAG/37-3/3000/220-380

3,0

2820

6,54

515

41

РОСА-500/10-5,6-О-R3L/5,6/PAG/09-4/3000/220-380

4,0

2840

8,41

515

47

РОСА-500/10-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380

5,5

2850

11,2

515

56

РОСА-500/10-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380

7,5

2860

15,1

630

65

6,3

РОСА-500/10-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380

2,2

2810

4,97

440

38

РОСА-500/10-6,3-О-R4Z/6,3/PAG/53-3/3000/220-380

3,0

2820

6,54

515

43

РОСА-500/10-6,3-О-R4Z/6,3/PAG/57-4/3000/220-380

4,0

2840

8,41

515

48

РОСА-500/10-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380

5,5

2850

11,2

515

57

РОСА-500/10-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380

7,5

2860

15,1

630

66

РОСА-500/10-6,3-О-R4Z/6,3/PAG/37-11/3000/380-660

11,0

2880

21,3

630

106

РОСА-500/10-6,3-О-R4Z/6,3/PAG/41-15/3000/380-660

15,0

2910

28,8

820

189

РОСА-500/10-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660

18,5

2920

34,7

820

198

7,1

РОСА-500/10-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380

5,5

2850

11,2

515

52

РОСА-500/10-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380

7,5

2860

15,1

515

60

РОСА-500/10-7,1-О-R4Z/7,1/PAG/33-11/3000/380-660

11,0

2880

21,3

630

67

РОСА-500/10-7,1-О-R4Z/7,1/PAG/37-15/3000/380-660

15,0

2910

28,8

820

108

РОСА-500/10-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660

18,5

2920

34,7

820

146

РОСА-500/10-7,1-О-R4Z/7,1/PAG/17-22/3000/380-660

22,0

2920

41

820

187

РОСА-500/10-7,1-О-R4Z/7,1/PAG/21-30/3000/380-660

30,0

2920

55,4

820

210

8,0

РОСА-500/10-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380

2,2

1390

5,36

515

67

РОСА-500/10-8,0-О-R4Z/8,0/PAG/42-3/1500/220-380

3,0

1410

7,12

515

69

РОСА-500/10-8,0-О-R4Z/8,0/PAG/46-4/1500/220-380

4,0

1410

9,38

515

79

РОСА-500/10-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380

5,5

1440

12,1

630

95

РОСА-500/10-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380

7,5

2860

15,1

630

108

РОСА-500/10-8,0-О-R4Z/8,0/PAG/29-11/3000/380-660

11,0

2880

21,3

630

135

РОСА-500/10-8,0-О-R4Z/8,0/PAG/33-15/3000/380-660

15,0

2910

28,8

820

191

РОСА-500/10-8,0-О-R4Z/8,0/PAG/37-22/3000/380-660

22,0

2920

41

820

222

РОСА-500/10-8,0-О-R4Z/8,0/PAG/41-30/3000/380-660

30,0

2920

55,4

820

245

9,0

РОСА-500/10-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380

4,0

1410

9,38

515

84

РОСА-500/10-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380

5,5

1440

12,1

630

115

РОСА-500/10-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660

7,5

1440

15,8

630

125

РОСА-500/10-9,0-О-R5Z/9,0/PAG/18-11/1500/380-660

11,0

1440

22,9

630

135

РОСА-500/10-9,0-О-R5Z/9,0/PAG/22-15/1500/380-660

15,0

1450

30,1

820

202

РОСА-500/10-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660

18,5

1450

36,1

820

205

10,0

РОСА-500/10-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380

4,0

1410

9,38

515

109

РОСА-500/10-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380

5,5

1440

12,1

630

118

РОСА-500/10-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660

7,5

1440

15,8

630

128

РОСА-500/10-10,0-О-R5Z/10,0/PAG/14-11/1500/380-660

11,0

1440

22,9

630

137

РОСА-500/10-10,0-О-R5Z/10,0/PAG/18-15/1500/380-660

15,0

1450

30,1

820

221

РОСА-500/10-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660

18,5

1450

36,1

820

236

РОСА-500/10-10,0-О-R5Z/10,0/PAG/94-22/1500/380-660

22,0

1450

43,2

820

239

11,2

РОСА-500/10-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660

7,5

1440

15,8

630

131

РОСА-500/10-11,2-О-R5Z/11,2/PAG/30-11/1500/380-660

11,0

1440

22,9

630

142

РОСА-500/10-11,2-О-R5Z/11,2/PAG/34-15/1500/380-660

15,0

1450

30,1

820

223

РОСА-500/10-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660

18,5

1450

36,1

820

241

РОСА-500/10-11,2-О-R5Z/11,2/PAG/42-22/1500/380-660

22,0

1450

43,2

820

259

РОСА-500/10-11,2-О-R5Z/11,2/PAG/18-30/1500/380-660

30,0

1450

57,9

820

293

РОСА-500/10-11,2-О-R5Z/11,2/PAG/22-37/1500/380-660

37,0

1450

69,9

950

358

12,5

РОСА-500/10-12,5-О-R5Z/12,5/PAG/55-4/1000/220-380

4,0

930

9,74

630

154

РОСА-500/10-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660

5,5

950

13,2

630

177

РОСА-500/10-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660

7,5

950

17,2

630

192

РОСА-500/10-12,5-О-R5Z/12,5/PAG/15-11/1000/380-660

11,0

960

23,6

820

239

РОСА-500/10-12,5-О-R5Z/12,5/PAG/19-15/1000/380-660

15,0

960

31,2

820

259

РОСА-500/10-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660

18,5

1450

36,1

820

274

РОСА-500/10-12,5-О-R5Z/12,5/PAG/58-22/1500/380-660

22,0

1450

43,2

820

270

РОСА-500/10-12,5-О-R5Z/12,5/PAG/62-30/1500/380-660

30,0

1450

57,9

820

304

РОСА-500/10-12,5-О-R5Z/12,5/PAG/14-37/1500/380-660

37,0

1450

69,9

950

373

* Масса указана для РОСА-500/10; при изменении типа двигателя, либо типа корпуса - масса вентилятора уточняется индивидуально.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации РОСА-500.pdf
