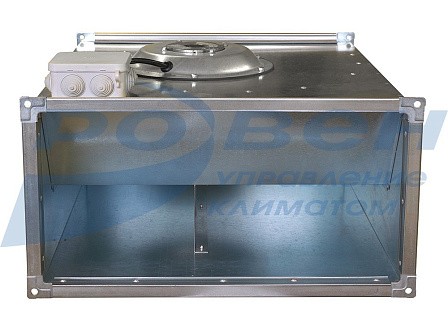

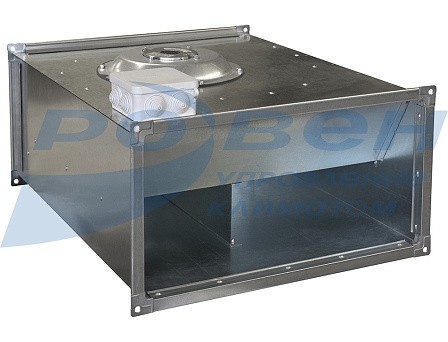

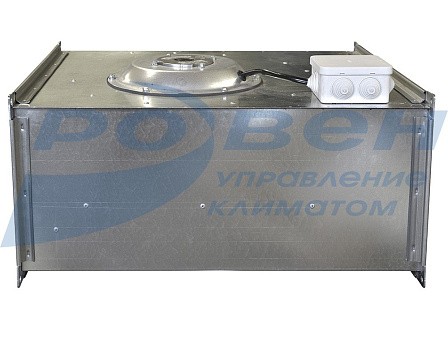

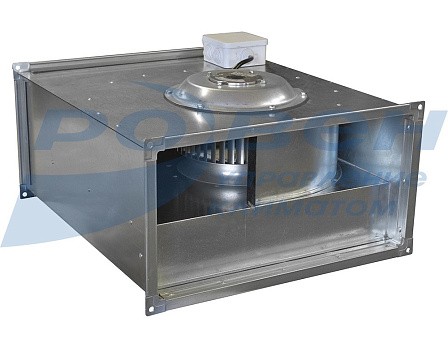

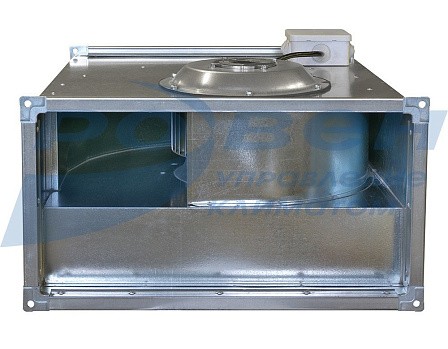

Вентилятор канальный прямоугольный VCP
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Компактная конструкция
- Лопатки, загнутые вперед
- Корпус из оцинкованной стали
- Установка в любом положении
- Однофазные и трехфазные асинхронные электродвигатели с внешним ротором
- Биметаллическая защита двигателя
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Комплектация мотор-колесом GQ (производство Китай).
- Температура перемещаемого воздуха от -30°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40°С.
Габаритные и присоединительные размеры (мм)
Модель |
L |
L1 |
Н |
Н1 |
Н2 |
C |
VCP 40-20 |
400 |
440 |
200 |
240 |
274 |
590 |
VCP 50-25 |
500 |
540 |
250 |
290 |
323 |
618 |
VCP 50-30 |
500 |
540 |
300 |
340 |
373 |
642 |
VCP 60-30 |
600 |
640 |
300 |
340 |
374 |
662 |
VCP 60-35 |
600 |
640 |
350 |
390 |
423 |
722 |
VCP 70-40 |
700 |
740 |
400 |
440 |
474 |
867 |
VCP 80-50 |
800 |
840 |
500 |
540 |
573 |
957 |
VCP 100-50 |
1000 |
1040 |
500 |
540 |
573 |
1107 |
Технические характеристики
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Регулятор скорости |
Схема подключения |
VCP-40-20/20-GQ/4Е |
220 |
1 |
0,33 |
1,52 |
1500 |
13,6 |
СРМ-500W |
Схема №1 |
VCP-40-20/20-GQ/4D |
380 |
3 |
0,33 |
0,63 |
1500 |
13,6 |
GD20-0R7G-4 |
Схема №3 |
VCP-50-25/22-GQ/4Е |
220 |
1 |
0,51 |
2,3 |
1500 |
18,5 |
СРМ-800W |
Схема №1 |
VCP-50-25/22-GQ/4D |
380 |
3 |
0,49 |
0,82 |
1500 |
18,5 |
GD20-0R7G-4 |
Схема №4 |
VCP-50-25/22-GQ/6D |
380 |
3 |
0,3 |
0,81 |
1000 |
19,2 |
GD20-0R7G-4 |
Схема №4 |
VCP-50-30/25-GQ/4Е |
220 |
1 |
0,9 |
4,1 |
1500 |
24,4 |
СРМ-1000W |
Схема №2 |
VCP-50-30/25-GQ/4D |
380 |
3 |
0,87 |
1,8 |
1500 |
24,1 |
GD20-0R7G-4 |
Схема №4 |
VCP-50-30/25-GQ/6Е |
220 |
1 |
0,32 |
1,6 |
1000 |
24,7 |
СРМ-500W |
Схема №1 |
VCP-50-30/25-GQ/6D |
380 |
3 |
0,32 |
0,81 |
1000 |
24,6 |
GD20-0R7G-4 |
Схема №4 |
VCP-60-30/28-GQ/4Е |
220 |
1 |
1,6 |
7,3 |
1500 |
31,4 |
Трансф-ый регулятор |
Схема №2 |
VCP-60-30/28-GQ/4D |
380 |
3 |
1,7 |
3,2 |
1500 |
31,4 |
GD20-1R5G-4 |
Схема №4 |
VCP-60-30/28-GQ/6Е |
220 |
1 |
0,45 |
2,2 |
1000 |
32,2 |
СРМ-500W |
Схема №2 |
VCP-60-30/28-GQ/6D |
380 |
3 |
0,45 |
0,85 |
1000 |
32,3 |
GD20-0R7G-4 |
Схема №4 |
VCP-60-35/31-GQ/4E |
220 |
1 |
2,25 |
10,0 |
1500 |
38,8 |
Трансф-ый регулятор |
Схема №2 |
VCP-60-35/31-GQ/4D |
380 |
3 |
2,2 |
4,0 |
1500 |
38,5 |
GD20-1R5G-4 |
Схема №4 |
VCP-60-35/31-GQ/6Е |
220 |
1 |
0,72 |
3,6 |
1000 |
35,3 |
СРМ-800W |
Схема №2 |
VCP-60-35/31-GQ/6D |
380 |
3 |
0,78 |
1,5 |
1000 |
34,5 |
GD20-0R7G-4 |
Схема №4 |
VCP-70-40/35-GQ/4D |
380 |
3 |
3,5 |
5,9 |
1500 |
50,0 |
GD20-004G-4 |
Схема №4 |
VCP-70-40/35-GQ/6D |
380 |
3 |
1,15 |
2,3 |
1000 |
46,0 |
GD20-0R7G-4 |
Схема №4 |
VCP-80-50/40-GQ/4D |
380 |
3 |
4,8 |
8,0 |
1500 |
82,0 |
GD20-004G-4 |
Схема №4 |
VCP-80-50/40-GQ/6D |
380 |
3 |
2,8 |
4,85 |
1000 |
77,0 |
GD20-2R2G-4 |
Схема №4 |
VCP-80-50/40-GQ/8D |
380 |
3 |
1,7 |
3,7 |
750 |
76,7 |
GD20-1R5G-4 |
Схема №4 |
VCP-100-50/45-GQ/6D |
380 |
3 |
3,5 |
6,0 |
1000 |
93,7 |
GD20-004G-4 |
Схема №4 |
VCP-100-50/45-GQ/8D |
380 |
3 |
2,0 |
4,1 |
750 |
93,5 |
GD20-1R5G-4 |
Схема №4 |
Шумовые характеристики канальных вентиляторов
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
VCP 40-20/20-GQ/4Е |
в канал |
75 |
54 |
66 |
64 |
62 |
56 |
56 |
55 |
49 |
к окружению |
62 |
38 |
45 |
59 |
55 |
56 |
49 |
46 |
41 |
|
VCP 40-20/20-GQ/4D |
в канал |
75 |
55 |
68 |
65 |
60 |
56 |
55 |
53 |
46 |
к окружению |
62 |
33 |
41 |
58 |
51 |
49 |
44 |
40 |
33 |
|
VCP 50-25/22-GQ/4Е |
в канал |
78 |
62 |
70 |
67 |
59 |
63 |
64 |
62 |
59 |
к окружению |
66 |
39 |
50 |
58 |
58 |
55 |
52 |
47 |
50 |
|
VCP 50-25/22-GQ/4D |
в канал |
78 |
59 |
68 |
65 |
60 |
63 |
64 |
62 |
58 |
к окружению |
66 |
38 |
46 |
53 |
55 |
56 |
52 |
50 |
55 |
|
VCP 50-25/22-GQ/6D |
в канал |
66 |
51 |
60 |
56 |
52 |
53 |
53 |
50 |
44 |
к окружению |
56 |
34 |
39 |
47 |
46 |
43 |
37 |
33 |
29 |
|
VCP 50-30/25-GQ/4Е |
в канал |
78 |
65 |
73 |
68 |
64 |
67 |
68 |
66 |
62 |
к окружению |
70 |
38 |
54 |
62 |
58 |
61 |
55 |
51 |
47 |
|
VCP 50-30/25-GQ/4D |
в канал |
78 |
65 |
71 |
65 |
63 |
66 |
67 |
66 |
62 |
к окружению |
70 |
43 |
52 |
59 |
55 |
58 |
54 |
50 |
48 |
|
VCP 50-30/25-GQ/6Е |
в канал |
68 |
57 |
63 |
59 |
57 |
58 |
59 |
56 |
48 |
к окружению |
62,5 |
44 |
47 |
51 |
46 |
49 |
43 |
39 |
34 |
|
VCP 50-30/25-GQ/6D |
в канал |
68 |
53 |
62 |
56 |
56 |
58 |
58 |
56 |
48 |
к окружению |
62,5 |
44 |
44 |
52 |
54 |
50 |
46 |
44 |
36 |
|
VCP 60-30/28-GQ/4Е |
в канал |
82 |
68 |
79 |
71 |
66 |
70 |
71 |
68 |
69 |
к окружению |
75 |
40 |
62 |
66 |
60 |
63 |
57 |
51 |
48 |
|
VCP 60-30/28-GQ/4D |
в канал |
82 |
70 |
72 |
68 |
66 |
70 |
71 |
67 |
63 |
к окружению |
75 |
40 |
55 |
60 |
60 |
57 |
54 |
52 |
47 |
|
VCP 60-30/28-GQ/6Е |
в канал |
61 |
62 |
68 |
65 |
61 |
62 |
62 |
59 |
52 |
к окружению |
64 |
48 |
52 |
60 |
51 |
52 |
49 |
45 |
38 |
|
VCP 60-30/28-GQ/6D |
в канал |
61 |
59 |
62 |
57 |
56 |
58 |
56 |
54 |
46 |
к окружению |
64 |
37 |
51 |
52 |
48 |
46 |
42 |
40 |
36 |
|
VCP 60-35/31-GQ/4E |
в канал |
87 |
72 |
77 |
68 |
69 |
73 |
72 |
69 |
65 |
к окружению |
82 |
49 |
62 |
62 |
60 |
60 |
55 |
52 |
48 |
|
VCP 60-35/31-GQ/4D |
в канал |
87 |
72 |
77 |
68 |
69 |
73 |
72 |
69 |
65 |
к окружению |
82 |
49 |
62 |
62 |
60 |
60 |
55 |
52 |
48 |
|
VCP 60-35/31-GQ/6E |
в канал |
77 |
60 |
62 |
58 |
58 |
59 |
59 |
58 |
51 |
к окружению |
68 |
51 |
51 |
52 |
48 |
51 |
46 |
45 |
37 |
|
VCP 60-35/31-GQ/6D |
в канал |
77 |
64 |
67 |
58 |
60 |
61 |
60 |
58 |
54 |
к окружению |
68 |
43 |
52 |
56 |
53 |
50 |
46 |
45 |
40 |
|
VCP 70-40/35-GQ/4D |
в канал |
86 |
79 |
78 |
70 |
70 |
75 |
74 |
71 |
68 |
к окружению |
80 |
56 |
65 |
67 |
65 |
68 |
63 |
63 |
59 |
|
VCP 70-40/35-REP/4D |
в канал |
82 |
70 |
73 |
72 |
76 |
78 |
76 |
74 |
69 |
к окружению |
69 |
53 |
62 |
64 |
62 |
65 |
60 |
60 |
56 |
|
VCP 70-40/35-GQ/6D |
в канал |
72 |
67 |
66 |
60 |
63 |
65 |
63 |
61 |
55 |
к окружению |
71 |
49 |
57 |
57 |
59 |
55 |
50 |
46 |
41 |
|
VCP 80-50/40-GQ/4D |
в канал |
87 |
71 |
75 |
75 |
71 |
76 |
75 |
71 |
67 |
к окружению |
85 |
57 |
68 |
69 |
67 |
69 |
64 |
50 |
58 |
|
VCP 80-50/40-GQ/6D |
в канал |
78 |
65 |
68 |
65 |
69 |
72 |
71 |
67 |
61 |
к окружению |
72 |
49 |
57 |
60 |
62 |
60 |
55 |
51 |
50 |
|
VCP 80-50/40-GQ/8D |
в канал |
69 |
65 |
68 |
65 |
69 |
72 |
71 |
67 |
61 |
к окружению |
66 |
49 |
57 |
60 |
62 |
60 |
55 |
51 |
50 |
|
VCP 100-50/45-GQ/6D |
в канал |
82 |
72 |
69 |
65 |
71 |
72 |
72 |
69 |
65 |
к окружению |
75 |
54 |
65 |
61 |
63 |
61 |
58 |
53 |
53 |
|
VCP 100-50/45-GQ/8D |
в канал |
73 |
75 |
84 |
75 |
68 |
71 |
69 |
67 |
62 |
к окружению |
67 |
66 |
69 |
58 |
52 |
51 |
49 |
47 |
45 |
Электрические схемы подключение

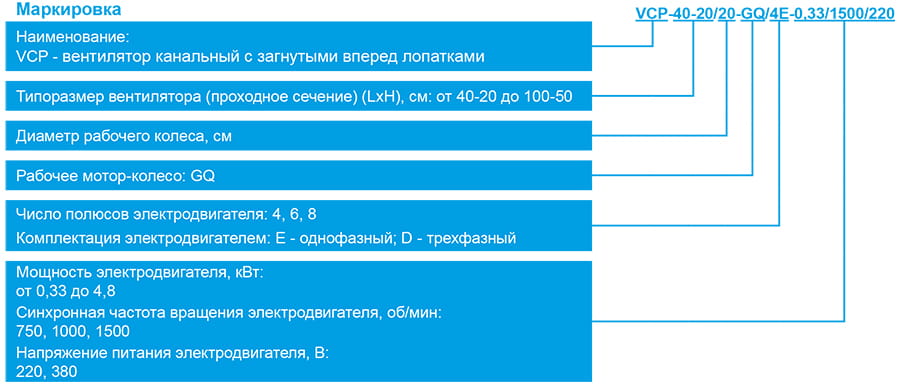

МАРКИРОВКА
Вентилятор канальный прямоугольный VCP, типоразмер 40-20; укомплектован рабочим колесом GQ с диаметром 20 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=0,33 кВт и частотой вращения рабочего колеса n=1500 об/мин.
