Щиты управления ЩУВВК исполнения base

Предназначены для управления простыми системами вентиляции с водяным нагревателем и приточным вентилятором.
Описание товара
Характеристики моделей
Купить

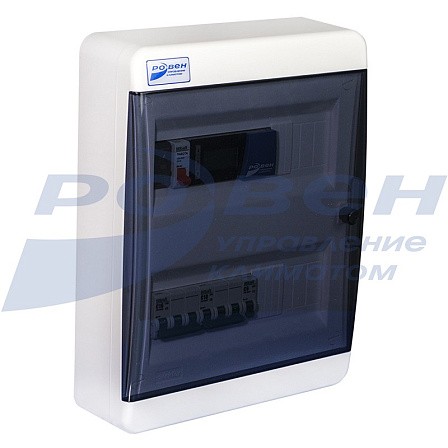

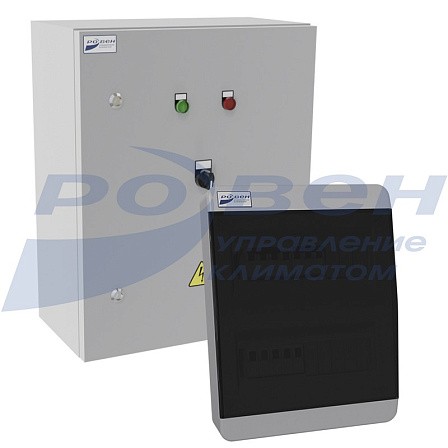

Щиты управления типа ЩУВВК исполнения base предназначены для управления простыми системами вентиляции с водяным нагревателем и приточным вентилятором.

ЩУВВК исполнения base обладают следующими функциями:

- управление приточным вентилятором через преобразователь частоты (преобразователь частоты в комплект не входит);
- поддержание приточной температуры, температуры обратной воды, посредством управления работой смесительного узла;
- управление приводом заслонки напряжением 220 В с возвратной пружиной;
- активная система защиты теплообменника от замерзания:

  • защита в режиме «пуск»: предварительный прогрев теплообменника перед запуском;
  • аварийная остановка системы при температуре обратной воды ниже 8 ºС (настраивается);
  • защита в дежурном режиме (система в стопе): автоматическое поддержание температуры обратной воды 18 ºС (настраивается);
  • автоматическое включение насоса смесительного узла в постоянный режим работы при температуре наружного воздуха ниже +3 ºС (настраивается) защита цепей питания включаемых устройств от короткого замыкания;
- остановка работы щита управления по сигналу пожарной сигнализации с контролем защиты теплообменника от замерзания;
- автоматическое переключение режимов «Зима»-«Лето» по датчику наружной температуры.
- контроль загрязнения фильтра через датчик давления (в комплект не входит).

Функциональные возможности щитов управления ЩУВВК исполнения base


Характеристики

Параметры и описание

Габаритные размеры (В*Ш*Г), мм

385*290*102

Способ управления приточным вентилятором

Управление вентилятором только через регулятор скорости (не входит в комплект щита, необходимо заказывать отдельно)

Параметры подключаемого смесительного узла

Насос: напряжение 220 В, максимальный ток 1,2 А

Привод крана: напряжение 24 В постоянного тока

Управляющий сигнал 0-10 В постоянного тока

Подключаемый привод заслонки

Напряжение 220 В;

Максимальный ток 0,5 А;

Тип: привод с возвратной пружиной

Комплектация датчиками температуры

Да

Тип поддерживаемых датчиков

NTC10

Необходимые датчики

Термостат защиты от замерзания

Реле перепада давления (опционально)


Технические характеристики щитов управления ЩУВВК исполнения base


Номенклатура щита

Напряжение вентилятора, В

Ток вентилятора, А

Регулятор скорости

min

max

Iк ЩУВВК-Н1(1,2А)-П (380/0,54 - 8А)/4.1/5.2-base

3х380

0,54

8

Преобразователь частоты 3х380

Iк ЩУВВК-Н1(1,2А)-П (380/8,1 -15А)/4.1/5.2-base

8,1

15

Iк ЩУВВК-Н1(1,2А)-П (380/15,1- 20А)/4.1/5.2-base

15,1

20

Iк ЩУВВК-Н1(1,2А)-П (220/0,2 - 0,5А)/1.10/4.1/5.2-base

1х220

0,2

0,5

Симисторный регулятор в комплекте

Iк ЩУВВК-Н1(1,2А)-П (220/0,51- 2,3А)/1.10/4.1/5.2-base

0,51

2,3

Iк ЩУВВК-Н1(1,2А)-П (220/2,3 - 4,1А)/1.10/4.1/5.2-base

2,31

4,1

Iк ЩУВВК-Н1(1,2А)-П (3х220/0,3 - 9,4А)/4.1/5.2-ПЧ220-base

3х220

0,3

9,4

Преобразователь частоты

Вход 1х220 В

Выход 3х220 В

Щит управления ЩУВВК исполнения base необходимо дополнительно комплектовать регулятором скорости и реле.

Алгоритм выбора щита ЩУВВК исполнения base:

  1. Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);
  2. По напряжению вентилятора и номинальному току подбираем модель ЩУВВК base из таблицы технических характеристик;
  3. Выбираем регулятор скорости (при необходимости);
  4. Комплектуем щит обязательным реле:

            - Реле температуры (термостат) типа KP61 – 1 шт.

Примеры подбора щитов управления ЩУВВК исполнения base:

Пример 1:

Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.

У данного вентилятора номинальный ток 3,7 А, рабочее напряжение 3х380 В;
Номинальный ток находится в диапазоне от 0,54 А до 8 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (380/0,54 - 8А)/4.1/5.2-base;
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1009);
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.

В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).

Пример 2:

Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.

У данного вентилятора номинальный ток 3,7 А при напряжении 380 В, но его можно переключить в работу от напряжения 3 фазы 220 В (соединение обмоток в треугольник), при этом ток у него станет 3,7 А*√3≈ 6,41 А.
После переключения получаем напряжение 3х220 В, а номинальный ток 6,41 А. Номиyfльный ток находится в диапазоне от 0,3 А до 9,4 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (3х220/0,3 – 9,4А)/4.1/5.2-ПЧ220-base
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1005)
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.

В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).



Не представленные в наличии модели доступны к поставке под заказ
