Насосы Wilo-TOP-S

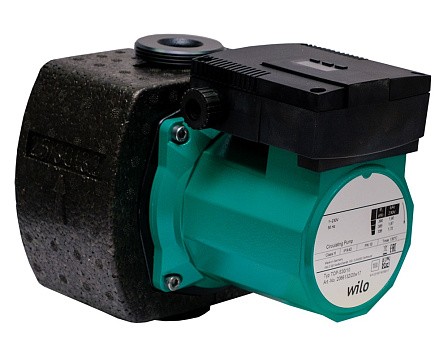

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением.
Описание товара
Характеристики моделей
Купить
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением. Применяется в системах водяного отопления, промышленных циркуляционных установках, системах кондиционирования и закрытых контурах охлаждения.

Особенности

  • Допустимый диапазон температур при максимальной температуре окружающего среды +40°C: от -20°C до +130°C, в кратковременном режиме (2 ч) до +140°C, при использовании с защитным модулем Wilo-C: от -20°C до +110°C;
  • Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата выполнен серого чугуна (EN‐GJL-200, EN‐GJL-250), рабочее колесо из синтетического материала (PPE — 50% GF), вал насоса из нержавеющей стали (X46Cr13), подшипники из металлографита;
  • Ручная регулировка мощности с 3 ступенями частоты вращения;
  • Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40 — DN 65);
  • Класс защиты IP X4D;
  • Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100;
  • Максимально допустимое рабочее давление: для моделей WILO-TOP-S 30/10 EM и WILO-TOP-S 30/10 DM —10 бар, для остальных моделей — 6/10 бар.

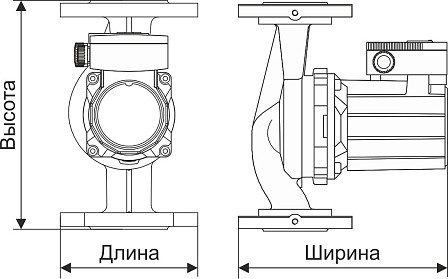

Габаритные и присоединительные размеры (мм)


WILO-TOP-S 30_10_чертеж.jpg

Модель

A

B

С

D

D1

D2

D3

D4

H

H1

H2

L

L1

L2

M1

M2

WILO-TOP-S 40/7 EM
WILO-TOP-S 40/7 DM

78

68

102

150

110

100

84

DN40

250

125

102

193

80

46

65

65

WILO-TOP-S 40/10 EM
WILO-TOP-S 40/10 DM

90

80

117

150

110

100

84

DN40

250

125

109

216

92

59

65

65

WILO-TOP-S 50/7 EM
WILO-TOP-S 50/7 DM

91

77

125

165

125

110

99

DN50

280

140

109

224

97

65

70

70

WILO-TOP-S 50/10 EM
WILO-TOP-S 50/10 DM

101

87

125

165

125

110

99

DN50

280

140

109

222

99

71

70

75

WILO-TOP-S 65/10 EM
WILO-TOP-S 65/10 DM

110

89

132

185

145

130

118

DN65

340

170

109

241

97

67

80

80



Технические характеристики


Модель

Напряжение, В/50Гц

Номинальная
мощность
мотора ,Вт

Частота вращения,
об/мин

Потребляемая мощность, Вт

Ток, А

Конденсатор

Масса, кг

при 3~400В

при 3~230В*

при 1~230В

WILO-TOP-S 30/10 EM

1~230

180

2400/2550/2700

335/385/390

1,72/1,87/1,9

8,0 мкФ / 400 VDB

6,0

WILO-TOP-S 30/10 DM

3~400/230*

180

1950/2250/2650

195/270/380

0,35/0,48/0,78

0,61/0,84/1,35

6,0

WILO-TOP-S 40/7 EM

1~230

180

2200/2450/2650

330/380/390

1,7/1,88/1,93

8,0 мкФ / 400 VDB

11,0

WILO-TOP-S 40/7 DM

3~400/230*

180

1800/2100/2600

185/260/370

0,33/0,47/0,76

0,57/0,81/1,31

11,0

WILO-TOP-S 40/10 EM

1~230

350

2600/2800

610/680

3,18/3,47

16,0 мкФ / 400 VDB

15,0

WILO-TOP-S 40/10 DM

3~400/230*

350

2200/2500/2800

365/465/585

0,65/0,82/1,17

1,12/1,43/2,02

15,0

WILO-TOP-S 50/7 EM

1~230

350

2600/2800

630/690

3,35/3,49

16,0 мкФ / 400 VDB

16,0

WILO-TOP-S 50/7 DM

3~400/230*

350

2150/2450/2800

375/470/610

0,66/0,83/1,19

1,14/1,43/2,06

17,0

WILO-TOP-S 50/10 EM

1~230

450

2450/2800

730/820

3,72/3,94

25,0 мкФ / 400 VDB

18,0

WILO-TOP-S 50/10 DM

3~400/230*

450

2000/2300/2700

500/680/880

0,89/1,2/1,73

1,54/2,09/3,0

18,0

WILO-TOP-S 65/10 EM

1~230

450

2450/2800

690/790

3,51/3,78

25,0 мкФ / 400 VDB

21,0

WILO-TOP-S 65/10 DM

3~400/230*

450

1950/2250/2650

470/630/845

0,83/1,1/1,67

1,44/1,91/2,89

21,0


* опционально со штекером переключения 3~230В.


Функции


Режимы работы

  • Переключение ступеней частоты вращения.

Ручное управление

  • Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у однофазных насосов с P2≥350 Вт).
  • Автоматическое управление.
  • Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2≥180 Вт и однофазных насосов P2≥350 Вт, в качестве опции для всех типов с защитным модулем Wilo‐C).

 Внешнее управление

  • Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C).

Сигнализация и индикация

  • Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
  • Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для 3~насосов с P2≥180 Вт и 1~ насосов с P2≥350 Вт, опционально для всех типов с защитным модулем Wilo-C).
  • Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
  • Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2=180 Вт).
  • Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2≥180 Вт и для однофазных насосов с P2≥350 Вт, в качестве опции для всех типов с защитным модулем Wilo-C).
  • Контрольная лампа направления вращения (только для трехфазных насосов).

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С.


Гидравлические характеристики для Насоса WILO-TOP-S 30/10 EM


WILO-TOP-S 30_10 EM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 30/10 DM


WILO-TOP-S 30_10 DM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 40/7 EM


WILO-TOP-S 40_7 EM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 40/7 DM


WILO-TOP-S 40_7 DM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 40/10 EM


WILO-TOP-S 40_10 EM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 40/10 DM


WILO-TOP-S 40_10 DM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 50/7 EM


WILO-TOP-S 50_7 EM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 50/7 DM


WILO-TOP-S 50_7 DM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 50/10 DM


WILO-TOP-S 50_10 DM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 65/10 EM


WILO-TOP-S 65_10 EM.jpg


Гидравлические характеристики для Насоса WILO-TOP-S 65/10 DM


WILO-TOP-S 65_10 DM.jpg

Электрическая схема подключения для WILO-TOP-S 30/10 EM, WILO-TOP-S 40/7 EM


WILO-TOP-S_Схема 1.jpg


Электрическая схема подключения для WILO-TOP-S 30/10 DM, WILO-TOP-S 40/7 DM, WILO-TOP-S 40/10 DM, WILO-TOP-S 50/7 DM, WILO-TOP-S 50/10 DM, WILO-TOP-S 65/10 DM


WILO-TOP-S_Схема 2.jpg


Электрическая схема подключения для WILO-TOP-S 40/10 EM, WILO-TOP-S 50/7 EM, WILO-TOP-S 50/10 EM, WILO-TOP-S 65/10 EM


WILO-TOP-S_Схема 3.jpg
