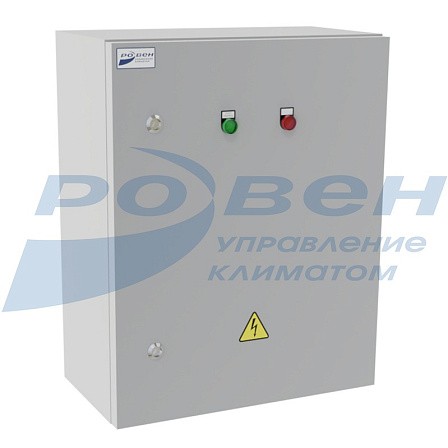

Щит распределения типа ЩАВР

СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Щиты типа ЩАВР предназначены для автоматического подключения к источнику резервного питания, контроля, сигнализации и защиты питания оборудования промышленного назначения, потребителей электроэнергии промышленных, общественных и жилых зданий.

В щитах стандартно реализовано:

  • Защита цепей питания подключаемых устройств от короткого замыкания
  • Индикация состояния системы

Дополнительные функции (в зависимости от выбора заказчика):

  • Установка на ввод щита и на линии фидеров защищающих устройств: автомата, плавкой вставки, устройства защитного отключения, автоматического выключателя дифференциального тока
  • Установка на вводе выключателей-разъединителей на одно или два направления
  • Установку приборов учета электрической энергии
  • Установку приборов измерения параметров сети

Два варианта комплектации щитов управления:

Комплектация

Описание

I к

Стандартная комплектация

II к

Комплектация повышенного качества


Технические характеристики и габаритные размеры щитов управления ЩАВР

Щиты чертеж.jpg

Наименование корпуса
(в металле)

В

Ш

Г

Габарит 1

395

310

220

Габарит 2

500

400

220

Габарит 3

650

500

220

Габарит 4

800

650

250

Габарит 5

1000

650

300

Габарит 6

1200

750

300

Габарит 7

1320

750

300

Габарит 8

1800

800

450

Габарит 9

2000

800

450

Габарит 10

2200

800

450


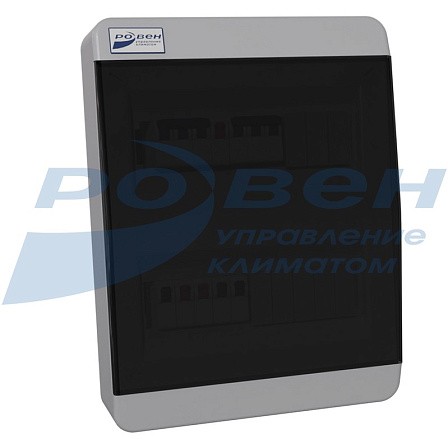

Наименование корпуса
(в пластике)

В

Ш

Г

Габарит 1

385

290

102

Габарит 2

535

290

102

Габарит 3

535

398

102

Габарит 4

410

300

153

Габарит 5

560

300

153

Габарит 6

560

408

153

Размер щита будет зависеть от количества подключаемых вентиляторов, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с различной степенью пыле-влагозащиты. Информацию о размере, материале (пластик, металл) и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Возможная степень защиты IP31 - стандарт, IP54 - по запросу.
Габаритный вес от 5 до 300кг.

Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.

Условия эксплуатации:

Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.

Порядок подбора щита управления:

- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft,IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT))
- Указывается тип щита
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого устройства.

Дополнительные функции устройств подключаемых к щитам управления типа ЩАВР

Номер

дополнительной функции

Описание

1

Автоматический выключатель

2

Автоматический выключатель дифференциального тока

3

Автоматический выключатель и устройство защитного отключения

4

Плавкий предохранитель

5

Приборы измерения параметров сети

Пример функциональной схемы резервирования вводов на базе щита типа ЩАВР

ЩАВР 2024 функц схема.jpg

QF - автоматический выключатель
QFD - автоматический выключатель дифференциального тока
АВР - автоматический ввод резерва

МАРКИРОВКА:

Щит упр. Iк ЩАВР-380-В1(1/15/50)- В2(1/15/50)-L(220/40/2)3
           где:    Щит упр.Iк ЩАВР – щит управления со стандартными комплектующими (Iк)
                     380 – параметры напряжения сети вводных устройств (В);
                    В1 – основной ввод щита;
                    /1 – аппарат защиты (автоматический выключатель);
                    (15) – максимальный ток короткого замыкания (кА);
                    (50) – номинальный ток ввода (А).
                    В2 – резервный ввод щита;
                    /1 – аппарат защиты (автоматический выключатель);
                    (15) – максимальный ток короткого замыкания (кА);
                    (50) – номинальный ток ввода (А).
                    L – фидер отходящий линии (3шт.);
                    (220) – напряжение фидера (В);
                    (40) – номинальный ток фидера (А);
                    /2 – аппарат защиты фидера (автоматический выключатель дифференциального тока).


Не представленные в наличии модели доступны к поставке под заказ
