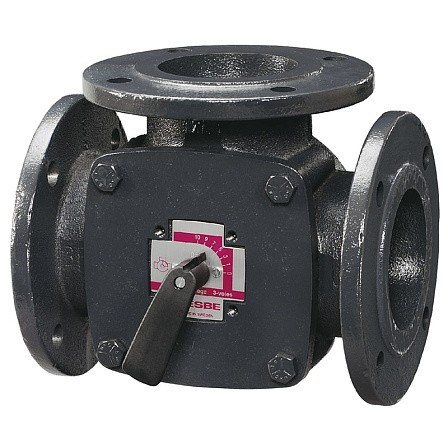

Смесительный клапан Esbe cерии 3F
![](/upload/resize_cache/iblock/111/448_448_1/cplvconqjb7he8g8my4wgr766c6ryhos.jpeg)
![](/upload/resize_cache/iblock/437/448_448_1/eemo2xtxly016a0mywmg558wxn94ldbs.jpeg)
![](/upload/resize_cache/iblock/111/76_76_1/cplvconqjb7he8g8my4wgr766c6ryhos.jpeg)
![](/upload/resize_cache/iblock/437/76_76_1/eemo2xtxly016a0mywmg558wxn94ldbs.jpeg)

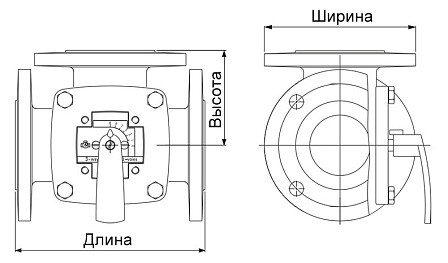

Габаритные и присоединительные размеры
![Привод ESBE чертеж.jpg Привод ESBE чертеж.jpg](/upload/medialibrary/a3a/a3a5ccfba1729921145e2199bf7a7628.jpg)
Технические характеристики
Модель |
92P |
Окружающая температура, °C максимальная (постоянно) минимальная |
+55 -15 |
Электропитание, В |
24 ± 10% перем.тока/пост.тока, 50/60 Гц |
Потребление энергии, ВА |
5 |
Крутящий момент, Нм |
15 |
Управляющий сигнал |
0..10 В, 2..10 В, 0..20 мА, 4..20 мА |
Время закрытия 90°, сек |
60/90/120 |
Величина вспомогательного выключателя |
6(3) А 250 В переменного тока |
Класс защиты |
II |
Степень защиты корпуса |
IP54 |
Примечание |
Диапазон действия 90° |
Масса, кг |
0,8 |
Электрическая схема подключения
![Привод Esbe 92_элсхема.jpg Привод Esbe 92_элсхема.jpg](/upload/medialibrary/af4/af4b7c7d368b052a499119c9d37d0a15.jpg)
Электропривод должен подключаться через неподвижно смонтированный многополюсный разъем
