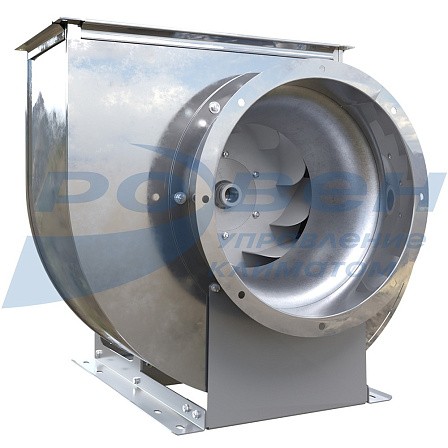

Вентилятор радиальный ВРН общепромышленного исполнения

Вентиляторы серии ВРН общепромышленного назначения представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства
Видео

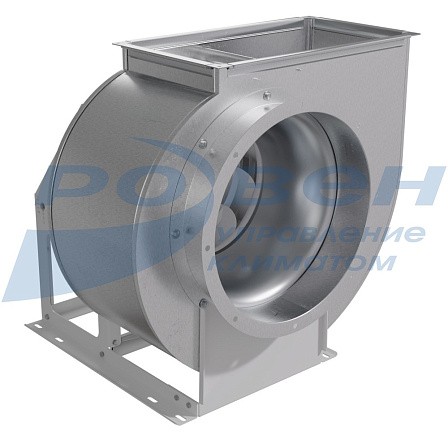

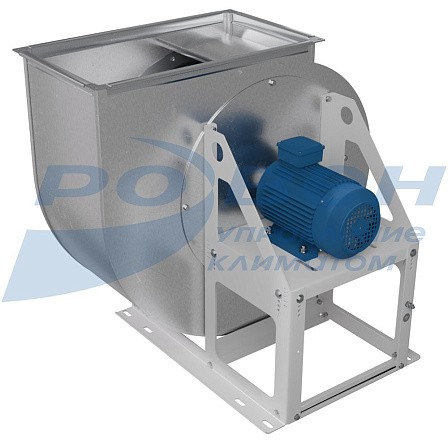

Вентиляторы серии ВРН общепромышленного назначения представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.
Вентиляторы выпускают с тремя типами рабочих колес РК920, РК925 и РК930 с различными расходными характеристиками.

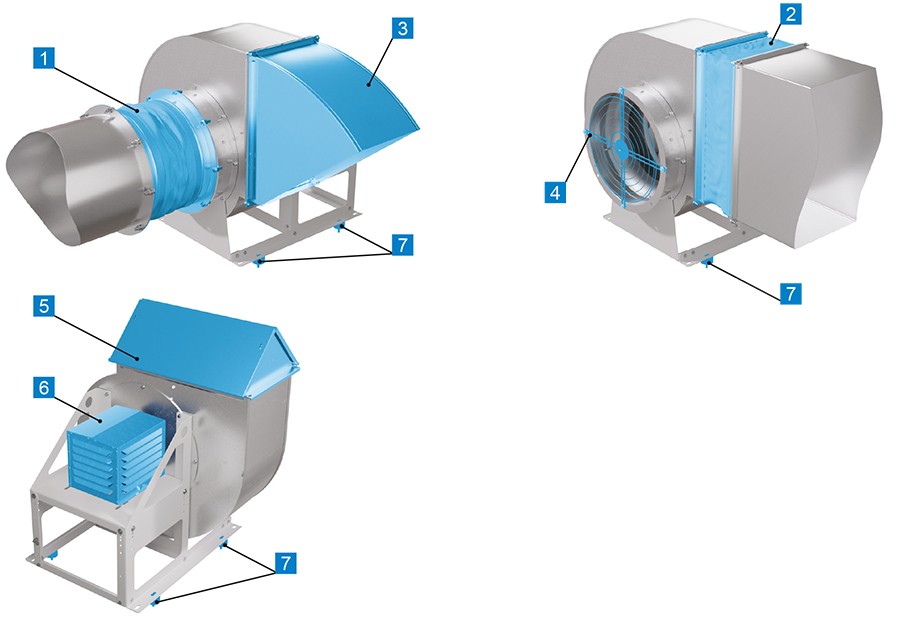

Дополнительное оборудование для монтажа радиальных вентиляторов ВРН

ВРН-О_доп для монтажа.jpg

Наименование

Описание

1

Вставка гибкая круглая

ВГК-ВРН/ВРВ

Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

2

Вставка гибкая прямоугольная

ВГП-ВРН/ВРВ

Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

3

Клапан вертикального выброса

КВВ-ВРН/ВРВ

Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0°

4

Козырёк защитный

Козырёк-ВРН/ВРВ

Козырек защитный, устанавливают на выходное отверстие для защиты от осадков; установка возможна только при положении корпуса 90 градусов

5

Комплект виброизоляторов

Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент

6

Кожух ЭД-ВРН/ВРВ

Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице

7

Решетка защитная БАСКЕТ-ВРН/ВРВ

Решетка защитная служит для защиты радиальных вентиляторов и систем вентиляции от попадания в них посторонних предметов

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Полная информация о вентиляторах ВРН в электронном pdf-каталоге по ссылке во вкладке "Характеристики".




Файлы
Вентиляторы радиальные ВРН.pdf

Габаритные и присоединительные размеры

ВРН-О_чертеж общий.jpg

Наименование

А2

В max*

В1

D

D1

d

d1

a

а1

а2

h

h1

h2

n

n1

n2

ВРН-2,5

86

543

179

250

289

9,5

11

325

346

-

177

198

-

4

-

8

ВРН-2,8

102

567

191

280

309

9,5

11

362

383

-

201

222

-

4

-

8

ВРН-3,15

115

638

200

315

349

9,5

11

397

420

-

218

240

-

4

-

8

ВРН-3,55

128

683

219

355

384

9,5

11

455

475

-

252

272

-

4

-

8

ВРН-4,0

145

741

236

400

434

9,5

11

513

533

-

284

304

-

4

-

8

ВРН-4,5

163

778

254

450

479

9,5

11

575

595

-

321

341

-

4

-

8

ВРН-5,0

178

810

271

500

534

12

11

644

673

-

356

385

-

4

-

16

ВРН-5,6

200

981

291

560

589

12

11

720

749

-

397

426

-

4

-

16

ВРН-6,3

231

1102

349

630

665

12

11

802

831

-

444

473

-

4

-

16

ВРН-7,1

259

1195

407

710

739

12

11

901

930

-

500

529

-

4

-

16

ВРН-8,0

297

1392

437

800

829

12

11

1010

1039

-

566

595

-

4

-

16

ВРН-9,0

335

1438

475

900

938

-

11

1132

1184

148

636

691

138

-

26

16

ВРН-10,0

366

1595

510

1000

1030

-

11

1270

1322

165

706

761

152

-

26

16

ВРН-11,2

408

1716

551

1120

1164

-

11

1425

1477

148

787

842

171

-

30

16

ВРН-12,5

461,5

1863

597

1250

1280

-

11

1594

1646

165

880

935

156

-

32

16

* Максимальный размер по самому большому двигателю в соответствующем типоразмере вентилятора.

Габаритные и присоединительные размеры вентиляторов в зависимости от положения корпуса ВРН

ВРН-О, ДУ_чертеж поворот корпуса.jpg

Наименование

А*

А1

H max*

H1 max

H2*

45°

90°

270°

315°

45°

90°

270°

315°

45°

90°

270°

315°

45°

90°

270°

315°

45°

90°

270°

315°

ВРН-2,5

456

432

402

402

522

188

197

183

183

318

423

558

508

528

537

240

240

240

340

340

183

318

268

188

197

ВРН-2,8

517

483

456

456

592

215

215

206

206

359

516

669

612

565

565

310

310

310

350

350

206

359

302

215

215

ВРН-3,15

572

531

504

504

655

237

233

226

226

396

536

706

645

650

642

310

310

310

410

410

226

396

335

240

232

ВРН-3,55

646

598

565

565

735

270

261

251

251

443

601

793

726

720

711

350

350

350

450

450

251

443

376

270

261

ВРН-4,0

723

675

642

642

830

303

297

290

290

501

680

891

810

773

767

390

390

390

470

470

290

501

420

303

297

ВРН-4,5

810

756

721

721

930

340

331

325

325

368

755

997

905

875

866

435

435

435

535

535

320

562

470

340

331

ВРН-5,0

906

840

790

790

1029

377

369

350

350

408

860

1130

1038

957

949

510

510

510

580

580

350

620

528

377

369

ВРН-5,6

1010

932

880

880

1146

422

406

388

388

689

957

1260

1160

1090

1071

570

570

570

665

665

387

690

590

425

406

ВРН-6,3

1136

1038

984

984

1285

476

443

429

429

769

1054

1394

1285

1222

1189

625

625

625

746

746

429

769

660

476

443

ВРН-7,1

1273

1157

1102

1102

1438

535

490

479

479

860

1204

1585

1463

1379

1339

725

725

725

845

845

479

860

738

534

494

ВРН-8,0

1435

1308

1239

1239

1619

604

554

535

535

965

1331

1760

1625

1499

1449

795

795

795

895

895

536

965

830

604

554

ВРН-9,0

1631

1513

1429

1429

1857

688

632

600

600

1091

1482

1981

1832

1698

1642

890

890

890

1010

1100

592

1091

942

688

542

ВРН-10,0

1826

1732

1591

1591

2067

764

744

670

670

1211

1640

2181

2032

1864

1844

970

970

970

1100

1100

670

1211

1062

764

744

ВРН-11,2

2016

1849

1730

1730

2266

855

784

735

735

1342

1805

2412

2233

2074

2005

1070

1070

1070

1220

1220

735

1342

1163

854

785

ВРН-12,5

2283

2123

1959

1959

2571

959

903

813

813

1494

1993

2674

2504

2339

2283

1180

1180

1180

1380

1380

813

1494

1324

959

903

* Максимальный размер при различных положениях корпуса.

Габаритные и присоединительные размеры основания рамы вентиляторов ВРН

ВРН-О_чертеж рама.jpg

Наименование

С

С1

С2

bxl

k

k1

ВРН-2,5

295

330

71

8х14

70

-

ВРН-2,8

295

365

80

8х18

75

-

ВРН-3,15

332,5

395

60

8х18

75

-

ВРН-3,55

360

480

104

8х18

90

-

ВРН-4,0

396

525

128

8х27

90

-

ВРН-4,5

424

660

140

11х30

100

-

ВРН-5,0

525

695

160

11х22

100

-

ВРН-5,6

550

740

183

11х22

100

-

ВРН-6,3

550

830

210,3

11х22

110

-

ВРН-7,1

710

750

209

11х22

125

-

ВРН-8,0

800

845

221

11х22

125

-

ВРН-9,0

870

950

268

11х22

130

153

ВРН-10,0

958

960

227

11х22

130

213

ВРН-11,2

1048

920

246

11х22

180

354

ВРН-12,5

1230

1030

235

11х22

180

266

Технические характеристики

Наименование

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Общий дБа

Виброопора

тип ЕС (А)

кол-во

тип

ВРН-2,5-О-РК920-0,12/1500/220-380

0,12

1310

0,55

20,1

61

4

20*25(А) М6

ВРН-2,5-О-РК925-0,12/1500/220-380

0,12

1310

0,55

20,2

61

4

20*25(А) М6

ВРН-2,5-О-РК930-0,12/1500/220-380

0,12

1310

0,55

20,2

61

4

20*25(А) М6

ВРН-2,5-О-РК920-0,25/3000/220-380

0,25

2650

0,74

20,1

73

4

20*25(А) М6

ВРН-2,5-О-РК925-0,37/3000/220-380

0,37

2710

1,02

21,1

72

4

20*25(А) М6

ВРН-2,5-О-РК930-0,55/3000/220-380

0,55

2720

1,43

22,5

68

4

20*25(А) М6

ВРН-2,8-О-РК920-0,12/1500/220-380

0,12

1310

0,55

21,3

65

4

20*25(А) М6

ВРН-2,8-О-РК925-0,12/1500/220-380

0,12

1310

0,55

21,4

65

4

20*25(А) М6

ВРН-2,8-О-РК930-0,12/1500/220-380

0,12

1310

0,55

21,4

65

4

20*25(А) М6

ВРН-2,8-О-РК920-0,55/3000/220-380

0,55

2720

1,43

23,6

77

4

20*25(А) М6

ВРН-2,8-О-РК925-0,55/3000/220-380

0,55

2720

1,43

23,7

76

4

20*25(А) М6

ВРН-2,8-О-РК930-0,75/3000/220-380

0,75

2740

1,9

25,4

73

4

20*25(А) М6

ВРН-3,15-О-РК920-0,12/1500/220-380

0,12

1310

0,55

26

69

4

20*25(А) М6

ВРН-3,15-О-РК925-0,18/1500/220-380

0,18

1310

0,73

26

69

4

20*25(А) М6

ВРН-3,15-О-РК930-0,18/1500/220-380

0,18

1310

0,73

26

69

4

20*25(А) М6

ВРН-3,15-О-РК920-1,1/3000/220-380

1,1

2760

2,65

30,9

82

4

20*25(А) М6

ВРН-3,15-О-РК925-1,1/3000/220-380

1,1

2760

2,65

30,9

81

4

20*25(А) М6

ВРН-3,15-О-РК930-1,5/3000/220-380

1,5

2790

3,48

39,6

77

4

20*25(А) М6

ВРН-3,55-О-РК920-0,18/1500/220-380

0,18

1310

0,55

31,6

73

4

20*25(А) М6

ВРН-3,55-О-РК925-0,25/1500/220-380

0,25

1320

0,8

32,4

74

4

20*25(А) М6

ВРН-3,55-О-РК930-0,37/1500/220-380

0,37

1320

1,12

33,4

74

4

20*25(А) М6

ВРН-3,55-О-РК920-2,2/3000/220-380

2,2

2810

4,97

46,7

86

4

20*25(А) М6

ВРН-3,55-О-РК925-2,2/3000/220-380

2,2

2810

4,97

49

86

4

20*25(А) М6

ВРН-3,55-О-РК930-3/3000/220-380

3

2820

6,54

59,8

82

4

20*20(А) М6

ВРН-4,0-О-РК920-0,37/1500/220-380

0,37

1320

1,12

44,2

77

4

20*25(А) М6

ВРН-4,0-О-РК925-0,37/1500/220-380

0,37

1320

1,12

46,4

78

4

20*25(А) М6

ВРН-4,0-О-РК930-0,55/1500/220-380

0,55

1350

1,61

50,1

78

4

20*25(А) М6

ВРН-4,0-О-РК920-3/3000/220-380

3

2820

6,54

66,4

91

4

25*30(А) М6

ВРН-4,0-О-РК925-5,5/3000/220-380

5,5

2850

11,2

70,2

90

4

25*30(А) М6

ВРН-4,0-О-РК930-5,5/3000/220-380

5,5

2850

11,2

73,7

86

4

25*30(А) М6

ВРН-4,5-О-РК920-0,75/1500/220-380

0,75

1350

2,14

76,7

82

4

25*30(А) М6

ВРН-4,5-О-РК925-0,75/1500/220-380

0,75

1350

2,14

80,5

83

4

25*30(А) М6

ВРН-4,5-О-РК930-1,1/1500/220-380

1,1

1370

2,97

85,3

83

4

25*20(А) М6

ВРН-4,5-О-РК920-7,5/3000/220-380

7,5

2860

15,1

119

95

4

30*25(А) М8

ВРН-4,5-О-РК925-7,5/3000/220-380

7,5

2860

15,1

122,5

94

4

30*25(А) М8

ВРН-4,5-О-РК930-11/3000/380-660

11

2880

21,3

149,4

90

4

30*20(А)М8

ВРН-5,0-О-РК920-0,37/1000/220-380

0,37

910

1,33

78,3

78

4

25*30(А) М6

ВРН-5,0-О-РК925-0,55/1000/220-380

0,55

910

1,87

79

79

4

25*30(А) М6

ВРН-5,0-О-РК930-0,55/1000/220-380

0,55

910

1,87

81,4

80

4

25*30(А) М6

ВРН-5,0-О-РК920-1,5/1500/220-380

1,5

1380

3,95

88,8

86

4

25*20(А) М6

ВРН-5,0-О-РК925-1,5/1500/220-380

1,5

1380

3,95

91,4

87

4

25*20(А) М6

ВРН-5,0-О-РК930-2,2/1500/220-380

2,2

1390

5,36

97,3

87

4

25*20(А) М6

ВРН-5,6-О-РК920-0,55/1000/220-380

0,55

910

1,87

93,4

82

4

25*20(А) М6

ВРН-5,6-О-РК925-0,75/1000/220-380

0,75

910

2,29

101,3

83

4

30*30(А) М8

ВРН-5,6-О-РК930-1,1/1000/220-380

1,1

910

3,18

105,5

84

4

30*30(А) М8

ВРН-5,6-О-РК920-2,2/1500/220-380

2,2

1390

5,36

110,7

90

4

30*30(А) М8

ВРН-5,6-О-РК925-2,2/1500/220-380

2,2

1390

5,36

114

91

4

30*30(А) М8

ВРН-5,6-О-РК930-3/1500/220-380

3

1410

7,12

120,3

91

4

30*25(А) М8

ВРН-6,3-О-РК920-1,1/1000/220-380

1,1

910

3,18

136,4

86

4

30*20 (A) М8

ВРН-6,3-О-РК925-1,5/1000/220-380

1,5

920

4,05

145,7

87

4

25*10 (A) М6

ВРН-6,3-О-РК930-1,5/1000/220-380

1,5

920

4,05

150

88

4

25*10 (A) М6

ВРН-6,3-О-РК920-4/1500/220-380

4

1410

9,38

155,6

95

4

25*10 (A) М6

ВРН-6,3-О-РК925-5,5/1500/220-380

5,5

1440

12,1

166,2

96

4

30*15 (A) М8

ВРН-6,3-О-РК930-7,5/1500/380-660

7,5

1440

15,8

175,1

96

4

40*40 (A) М8

ВРН-7,1-О-РК920-1,1/750/220-380

1,1

690

3,14

189,1

84

4

40*40(A) М8

ВРН-7,1-О-РК925-1,5/750/220-380

1,5

690

4,28

200,6

85

4

40*40(A) М8

ВРН-7,1-О-РК930-1,5/750/220-380

1,5

690

4,28

200,6

86

4

40*40(A) М8

ВРН-7,1-О-РК920-2,2/1000/220-380

2,2

920

5,79

198,8

90

4

40*40(A) М8

ВРН-7,1-О-РК925-2,2/1000/220-380

2,2

920

5,79

198,8

91

4

40*40(A) М8

ВРН-7,1-О-РК930-3/1000/220-380

3

930

7,31

217

93

4

40*30(A) М10

ВРН-7,1-О-РК920-7,5/1500/380-660

7,5

1440

15,8

240,3

99

4

40*30(A) М10

ВРН-7,1-О-РК925-11/1500/380-660

11

1440

22,9

252,3

100

4

40*30(A) М10

ВРН-7,1-О-РК930-15/1500/380-660

15

1450

30,1

302,3

100

4

50*50(A) М10

ВРН-8,0-О-РК920-1,5/750/220-380

1,5

690

4,28

306,1

88

4

40*40(A) М8

ВРН-8,0-О-РК925-2,2/750/220-380

2,2

690

6,11

309,9

89

4

40*30(A) М10

ВРН-8,0-О-РК930-2,2/750/220-380

2,2

690

6,11

319,2

90

4

40*30(A) М10

ВРН-8,0-О-РК920-4/1000/220-380

4

930

9,74

320,2

95

4

40*30(A) М10

ВРН-8,0-О-РК925-5,5/1000/380-660

5,5

950

13,2

340,5

96

4

40*30(A) М10

ВРН-8,0-О-РК930-5,5/1000/380-660

5,5

950

13,2

350,7

97

4

40*30(A) М10

ВРН-8,0-О-РК920-15/1500/380-660

15

1450

30,1

447,5

104

4

50*50(A) М10

ВРН-8,0-О-РК925-18,5/1500/380-660

18,5

1450

36,1

417,5

104

4

50*45(A) М10

ВРН-8,0-О-РК930-22/1500/380-660

22

1450

43,2

479,7

104

4

50*45(A) М10

ВРН-9,0-О-РК920-3/750/220-380

3

690

8,12

323,7

92

4

50*45(A) М10

ВРН-9,0-О-РК925-3/750/220-380

3

690

8,12

323,7

93

4

50*45(A) М10

ВРН-9,0-О-РК930-4/750/380-660

4

700

10,1

359,7

95

4

50*45(A) М10

ВРН-9,0-О-РК920-7,5/1000/380-660

7,5

950

17,2

368,2

99

4

50*40(A) М10

ВРН-9,0-О-РК925-11/1000/380-660

11

960

23,6

407,2

101

4

50*30(A) М10

ВРН-9,0-О-РК930-11/1000/380-660

11

960

23,6

415,3

102

4

50*30(A) М10

ВРН-9,0-О-РК920-30/1500/380-660

30

1450

57,9

479,2

108

6

60*45(A) М12

ВРН-9,0-О-РК925-30/1500/380-660

30

1450

57,9

488,6

108

6

60*45(A) М12

ВРН-9,0-О-РК930-37/1500/380-660

37

1450

69,9

568,4

108

6

60*40(A) М12

ВРН-10,0-О-РК920-5,5/750/380-660

5,5

700

13,6

551,8

96

6

60*40(A) М12

ВРН-10,0-О-РК925-7,5/750/380-660

7,5

720

17,9

593

98

6

60*40(A) М12

ВРН-10,0-О-РК930-7,5/750/380-660

7,5

720

17,9

604,8

99

6

60*40(A) М12

ВРН-10,0-О-РК920-15/1000/380-660

15

960

31,2

624

103

6

60*60(A) М12

ВРН-10,0-О-РК925-18,5/1000/380-660

18,5

960

37

647,7

104

6

60*50(A) М12

ВРН-10,0-О-РК930-18,5/1000/380-660

18,5

960

37

660,7

105

6

60*50(A) М12

ВРН-11,2-О-РК920-11/750/380-660

11

720

25,3

682

101

6

60*50(A) М12

ВРН-11,2-О-РК925-11/750/380-660

11

720

25,3

695,6

102

6

60*50(A) М12

ВРН-11,2-О-РК930-15/750/380-660

15

720

31,2

766,5

103

6

60*50(A) М12

ВРН-11,2-О-РК920-22/1000/380-660

22

960

44,8

781

107

6

60*50(A) М12

ВРН-11,2-О-РК925-30/1000/380-660

30

960

59,6

853,8

108

6

60*50(A) М12

ВРН-11,2-О-РК930-37/1000/380-660

37

980

72,7

901,8

110

6

70*60(A) М10

ВРН-12,5-О-РК920-15/750/380-660

15

720

31,2

888,2

104

10

70*60(A) М10

ВРН-12,5-О-РК925-22/750/380-660

22

720

45,9

946,3

106

10

70*60(A) М10

ВРН-12,5-О-РК930-22/750/380-660

22

720

45,9

965,2

107

10

70*60(A) М10

ВРН-12,5-О-РК920-37/1000/380-660

37

980

72,7

1189,8

112

10

75*50(A) М12

ВРН-12,5-О-РК925-55/1000/380-660

55

980

105

1212,8

113

10

75*50(A) М12

ВРН-12,5-О-РК930-75/1000/380-660

75

980

142

1392

114

10

75*40(A) М12

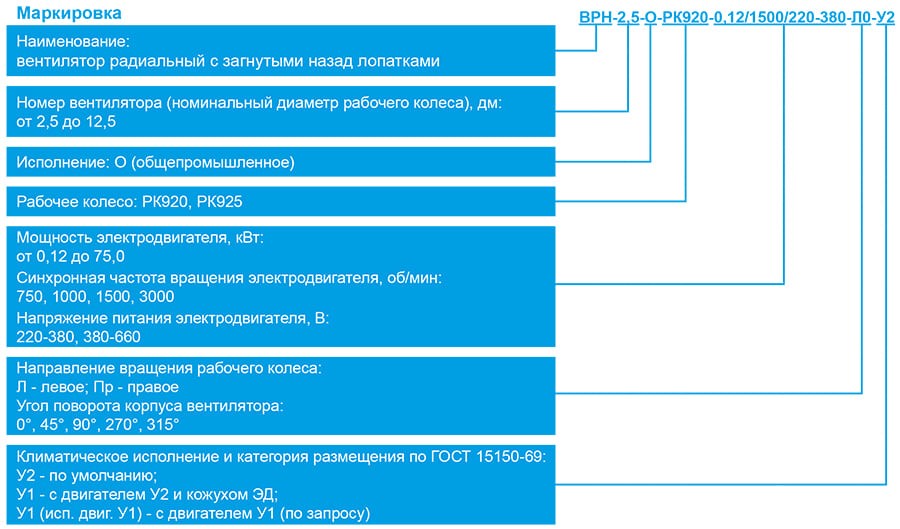

МАРКИРОВКА

Вентилятор радиальный с загнутыми назад лопатками ВРН, диаметр рабочего колеса 2,5, укомплектован рабочим колесом РК920, общепромышленного назначения, мощностью электродвигателя N=0,12 кВт и частотой вращения рабочего колеса n=1500 об/мин; направление вращения рабочего колеса – левое, под углом ноль градусов, климатическое исполнение У2.


Электрические схемы подключения вентиляторов в сеть 380 В

ВРН-О, ДУ_элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.



Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ВРН.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
