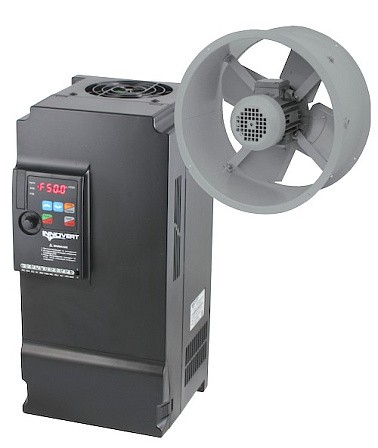

Преобразователь частоты INNOVERT
Частотный преобразователь серии INNOVERT VENT предназначен для работы с трёхфазными асинхронными двигателями вентиляторов. При подготовке к работе и запуске преобразователя используется принцип: «подключи и работай». Это значительно упрощает монтаж и эксплуатацию преобразователя.
Основные характеристики
-
Не требует программирования
-
Регулирование вручную только от встроенного потенциометра
-
Быстрый и простой ввод в эксплуатацию;
-
Имеет открытый доступ к программированию параметров
-
Может работать от датчика по аналоговому входу 0-10 В (4-20 мА)
-
Может работать по протоколу Modbus (RS485)
-
15 предустановленных скоростей
Технические характеристики
Модель |
Вход питания |
Выходная мощность, кВт |
Выходной ток (A) |
Перегрузочная способность (60 с) (A) |
Мощности подключаемых двигателей, кВт |
IVD401B21E |
1-фазный 220В, 50/60 Гц |
0,4 |
2,5 |
3 |
0,25-0,4 |
IVD751B21E |
0,75 |
5,0 |
6 |
0,55-0,75 |
|
IVD152B21E |
1,5 |
7,0 |
8,4 |
1,1-1,5 |
|
IVD222B21E |
2,2 |
11 |
13,2 |
1,5-2,2 |
|
IVD401B43E |
3-фазный 380В, 50/60 Гц |
0,4 |
1,5 |
1,8 |
0,25-0,4 |
IVD751B43E |
0,75 |
2,7 |
3,2 |
0,4-0,75 |
|
IVD152B43E |
1,5 |
4 |
4,8 |
0,75-1,5 |
|
IVD222B43E |
2,2 |
5 |
6 |
1,1-2,2 |
|
IVD302B43E |
3,0 |
6,8 |
8,1 |
1,5-3,0 |
|
IVD402B43E |
4,0 |
8,6 |
10,3 |
2,2-4,0 |
|
IVD552B43E |
5,5 |
12,5 |
15 |
3,0-5,5 |
|
IVD752B43E |
7,5 |
17,5 |
21 |
4,0-7,5 |
|
IVD113B43E |
11 |
24 |
28,8 |
5,5-11 |
|
IVD153B43E |
15 |
30 |
36 |
7,5-15 |
|
IVD183B43E |
18,5 |
40 |
48 |
11-15 |
|
IVD223B43E |
22 |
47 |
56,4 |
15-18,5 |
Характеристики оборудования
Вход |
Номинальное напряжение и частота |
трехфазное, 380В, 50/60 Гц; однофазное, 220В, 50/60 Гц |
Допустимый диапазон напряжения |
трехфазное 380В: 330~440В; однофазное 220В: 170В~240В |
|
Выход |
Напряжение |
Трехфазное, 380В: 0~380В; трехфазное, 220В, 0~220В |
Частота |
0,1 ~ 999 Гц |
|
Режим управления |
Преобразование напряжение-частота |
|
Дисплей |
Четырехразрядный дисплей, светодиодная индикация; отображение заданной и выход- ной частоты, направления вращения, выходного тока, напряжения шины постоянного тока, кодов ошибок и др. |
|
Характеристики управления |
Диапазон выходной частоты |
0,1 Гц~999 Гц |
Точность установки задания частоты |
Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты |
|
Точность индикации выходной частоты |
0,1 Гц |
|
Преобразование напряжение - частота |
Задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам. |
|
Регулировка момента |
Увеличение тока двигателя используется: для увеличения момента в зависимости от условий нагрузки. |
|
Многофункциональные входы |
Четыре многофункциональных входа, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, 4 значения рампы увеличения / уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и другие функции. |
|
Многофункциональные вы- ходы |
Один релейный многофункциональный вы- ход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария. |
|
Настройка времени ускорения / замедления |
4 варианта времен ускорения / замедления может быть задано в диапазоне 0~999.9 сек. |
|
Другие функции |
ПИД-регулятор |
Встроенный ПИД-регулятор |
RS485 |
Протокол связи MODBUS (порт RS485) |
|
Настройка частоты |
Аналоговое задание 0~10В, 4~20мA, настройка с помощью потенциометра панели управления, с помощью протокола связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN) |
|
PLC-режим |
Управление скоростью вращения по управляющей программе, записанной в памяти преобразователя |
|
Функции защиты |
Защита от перегрузок |
120% в течение 1 мин. |
Защита от перенапряжений |
Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем |
|
Защита от пониженного напряжения |
Уровень срабатывания защиты может быть скорректирован Пользователем |
|
Другие типы защиты |
Блокировка параметров от несанкционированной настройки |
|
Окружающая среда |
Окружающая температура |
-10°C… + 40°C (без обледенения) |
Влажность воздуха |
Макс. 90% (без конденсата) |
|
Абсолютная высота |
Ниже 1000 м |
|
Вибрация |
<20 Гц: Макс. 1.0 g; 20 –50 Гц: Макс. 0.6g |
|
Конструкция |
Охлаждение |
Принудительное воздушное охлаждение |
Класс защиты |
IP 20 |
|
Установка |
Место монтажа |
Корпус преобразователя не обеспечивает его защиту от пыли и влаги. При эксплуатации преобразователя в пыльных и влажных помещениях пользователь должен поместить преобразователь в электрошкаф с требуемой степенью защиты |
Не представленные в наличии модели доступны к поставке под заказ
