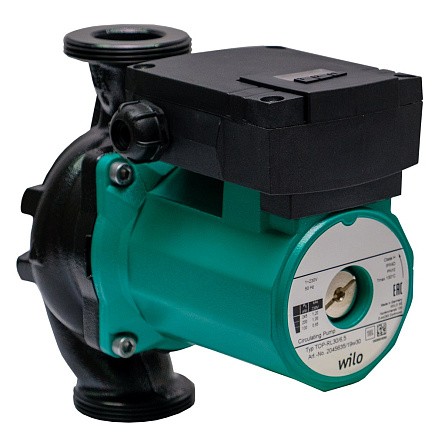

Насос Wilo-TOP-RL
![](/upload/resize_cache/iblock/536/448_448_1/8sf10b3zo1cdnsca2gps2caxe6tcbqem.jpeg)
![](/upload/resize_cache/iblock/bd0/448_448_1/zk0uuh0qtcjv8qy325v7y294eh9fru31.jpeg)
![](/upload/resize_cache/iblock/0cb/448_448_1/j9dxc430iusgtehouwjlbd6n11n9als0.jpeg)
![](/upload/resize_cache/iblock/536/76_76_1/8sf10b3zo1cdnsca2gps2caxe6tcbqem.jpeg)
![](/upload/resize_cache/iblock/bd0/76_76_1/zk0uuh0qtcjv8qy325v7y294eh9fru31.jpeg)
![](/upload/resize_cache/iblock/0cb/76_76_1/j9dxc430iusgtehouwjlbd6n11n9als0.jpeg)
Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением с возможностью выбора ступеней частоты вращения для регулировки. Применяется в системах отопления и кондиционирования, закрытых контурах охлаждения, промышленных циркуляционных системах.
Особенности
- Допустимый диапазон температур при максимальной температуре окружающего среды +40°C: от ‐20°C до +130°C, кратковременно (2 ч) до +140°C (при использовании с защитным модулем Wilo-C: от -20°C до +110°C);
- Ручная регулировка мощности с 3 ступенями частоты вращения;
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата выполнен из серого чугуна (EN‐GJL-200), рабочее колесо из синтетического материала (PPE — 30% GF), вал насоса из нержавеющей стали (X46Cr13), подшипники из металлографита;
- Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40);
- Класс защиты IP X4D;

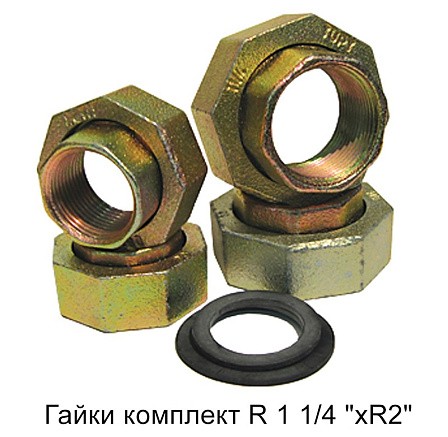

- Резьбовое соединение труб Rp 1¼, резьба G2;
- Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар;
- Резьбовой ввод кабеля 1х13,5.

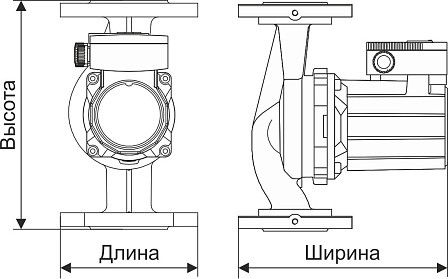

Габаритные и присоединительные размеры (мм)
![Насосы WILO TOP RL_чертеж.jpg Насосы WILO TOP RL_чертеж.jpg](/upload/medialibrary/9d0/9d0a52b572972e64b47faeecf6647fb9.jpg)
Модель |
A |
B |
C |
WILO-TOP-RL 30/6,5 |
43 |
65 |
156 |
WILO-TOP-RL 30/7,5 |
44 |
52 |
150 |
Технические характеристики
Модель |
Напряжение, В/50Гц |
Номинальная |
Частота вращения, |
Потребляемая |
Ток, А |
Конденсатор |
Масса, кг |
WILO-TOP-RL 30/6,5 |
1~230 |
100 |
1100/1480/2160 |
130/200/245 |
0,65/1,0/1,2 |
5/400 |
5 |
WILO-TOP-RL 30/7,5 |
1~230 |
80 |
1350/1950/2420 |
115/165/205 |
0,6/0,8/1,0 |
5/400 |
4 |
Функции
Режимы работы
- Переключение ступеней частоты вращения
Ручное управление
-
Настройка ступеней частоты вращения (3 ступени)
-
Автоматическое управление
-
Полная защита мотора с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo‐C).
Внешнее управление
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C).
Сигнализация и индикация
-
Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
-
Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
-
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
-
Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С).
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный», (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С).
Гидравлические характеристики Насоса WILO-TOP-RL 30/6,5
![WILO-TOP-RL 30_6,5.jpg WILO-TOP-RL 30_6,5.jpg](/upload/medialibrary/f36/f36df98307f6d177a15611ba1a96fa23.jpg)
Гидравлические характеристики Насоса WILO-TOP-RL 30/7,5
![WILO-TOP-RL 30_7,5.jpg WILO-TOP-RL 30_7,5.jpg](/upload/medialibrary/778/778f8537ef7a86e58add4f324b1103c1.jpg)
Схема подключения
![WILO-TOP-RL_эл.схема.jpg WILO-TOP-RL_эл.схема.jpg](/upload/medialibrary/98e/98efc3bfff03c455951cd0109bf620f9.jpg)
Не представленные в наличии модели доступны к поставке под заказ
