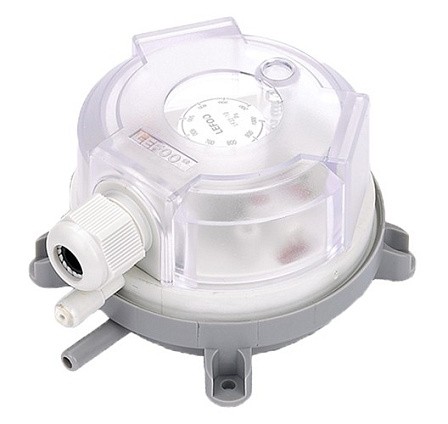

Датчик дифференциального давления


Электроконтактные датчики дифференциального давления для воздуха и неагрессивных газов предназначены для контроля давления в системах вентиляции и кондиционирования.
Основными функциями датчиков являются:
- индикация загрязнения воздушного фильтра;
- подтверждение работы вентилятора.
Принцип работы датчиков давления основан на измерении давления «до» и «после» элементов вентиляционной системы: вентилятора, фильтра или рекуператора. Если перепад давления превысил установленное значение, то контакт датчика переключается и может быть выдан сигнал на управляющий модуль системы вентиляции.
Технические характеристики
Характеристика |
PS 500 |
CPS 1100 |
Диапазон измерения, Па |
30…500 |
100…1100 |
Гистерезис измерения, Па |
10…25 |
20…60 |
Реле, В |
~24…250 |
|
Сухой контакт, НЗ/НО |
0,05…5А, cos φ=1 |
|
Переключающийся контакт |
0,05…1А, cos φ=0,6 |
|
Число срабатываний |
>1 млн для нагрузки, <230В, <2А |
|
Погрешность |
± 15% от установленного значения; при увеличении давления , при вертикальной диафрагме |
|
Температура окружающей среды, °C |
-20…+60 |
-15…+80 |
Макс.статическое/избыточное давление, кПа |
5 |
|
Корпус |
IP54 |
Не представленные в наличии модели доступны к поставке под заказ
