Стакан опорный монтажный СОМ исполнения дымоудаления

Стакан опорный монтажный СОМ ДУ является элементом вентиляционной сети для установки крышных вентиляторов дымоудаления на кровле зданий и сооружений.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Видео

Стакан опорный монтажный СОМ производства ГК РОВЕН является элементом вентиляционной сети, предназначен для установки крышных вентиляторов на кровле зданий и сооружений. Устанавливается на горизонтальную или наклонную поверхность кровли любого типа. Обеспечивает надежный монтаж, высокую устойчивость и жёсткость конструкций, служит опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата. Изготовлен в климатическом исполнении У1 по ГОСТ 15150.

Монтажные стаканы являются механическим устройством в моноблочном исполнении. Конструктивно устройство представляет собой сборный корпус коробчатого сечения. Корпус изделия может включать теплоизоляционные материалы. В зависимости от комплектации, внутри корпуса могут содержаться клапан на приток, а так же выдвижной противопожарный клапан.

Виды фланцев СОМ для установки вентиляторов:

RF - для вентиляторов с прямоугольным присоединительным фланцем;
AF - для вентиляторов с круглым присоединительным фланцем.

Достоинства монтажного стакана позволяют:

  • Ускорить и облегчить процесс монтажа/демонтажа вентилятора.
  • Поднять вентилятор над кровлей на высоту снежного покрова в зимний период.
  • Установить крышный вентилятор при необходимости на наклонной кровле.
  • Обеспечить создание замкнутого теплого контура в зоне прохода перекрытия с целью предотвращения неконтролируемых потерь тепла из помещения.
  • Обеспечить создание надежного влагонепроницаемого примыкания гидроизоляции кровли к вентиляционной конструкции.
 Стаканы монтажные выпускаются в следующих исполнениях:

  • Общепромышленное (О) – для общеобменных систем вентиляции;
  • Коррозионностойкое (К1) – для систем вентиляции перемещающих агрессивные среды;
  • Дымоудаление (ДУ) – для систем дымоудаления.

Материалы стаканов монтажных в зависимости от исполнения

Обозначение

Материал

Назначение

О

Оцинкованная сталь

Для перемещения воздуха и других газопаровоздушных смесей, не вызывающих ускоренной коррозии оцинкованной стали

К1

Нержавеющая сталь

Для перемещения агрессивных невзрывоопасных воздушных смесей, не вызывающих ускоренной коррозии нержавеющей стали. Не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты), морской водой

ДУ*

Усиленная сборная конструкция из оцинкованной стали

Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром. Может пропускать газы с температурой 400 °С или 600 °С до 90 минут

* Стаканы монтажные исполнения ДУ могут дополнительно комплектоваться клапанами на приток и противопожарными. Клапан на вытяжку и шумоглушение в стаканы исполнения ДУ ставить нельзя.
** Комплектации стаканов неуказанные в каталоге возможно изготовить по согласованию и индивидуальному заказу.

МАРКИРОВКА

Стакан опорный монтажный СОМ для РОКС-ВКРС-ДУ, РОКС-ВКРФ-ДУ

СОМ-1 маркировка (ДУ).jpg

Примеры записи:

  • Стакан опорный монтажный СОМ-1Н-ДУ-8,0RF
  • Комплект стакана СОМ-1-ДУ-5,0RF-ОЗ/60/220

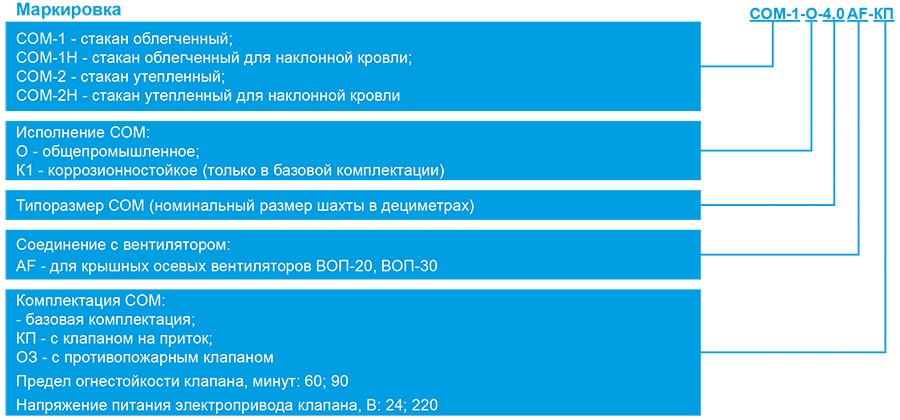

Стакан опорный монтажный СОМ для ВОП-20, ВОП-20

СОМ-1-О маркировка (ДУ).jpg

Примеры записи:

  • Стакан опорный монтажный СОМ-1-О-4,0AF
  • Стакан опорный монтажный СОМ-1-О-4,0AF-КП
  • Стакан опорный монтажный СОМ-2Н-К1-4,0AF-КП





Файлы
Стакан опорный монтажный СОМ исполнения дымоудаления.pdf

Полная информация о стаканах СОМ ДУ в электронном pdf-каталоге по ссылке выше.
