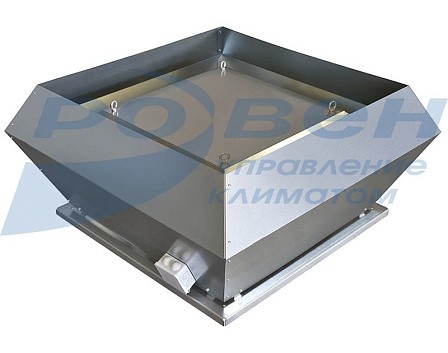

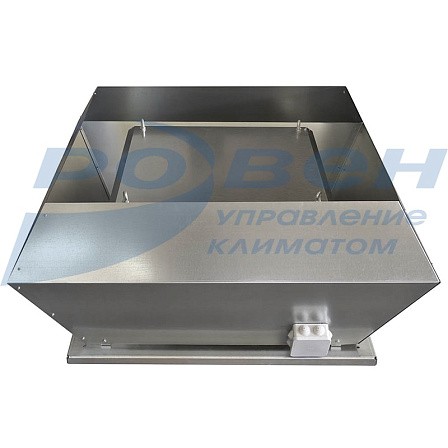

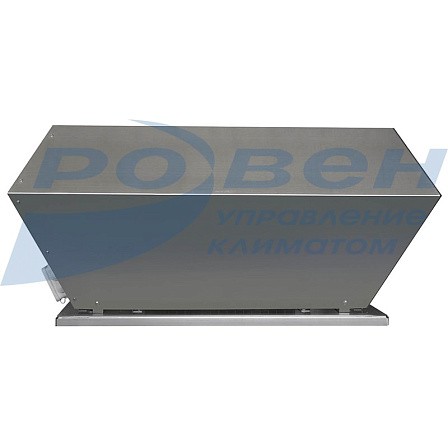

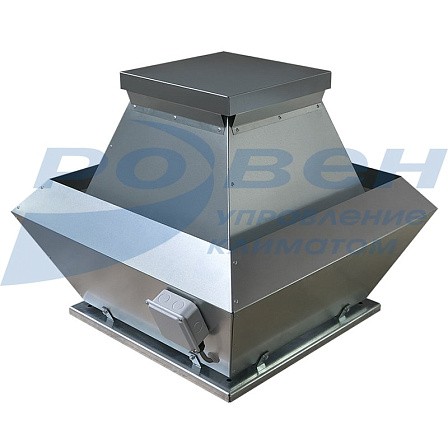

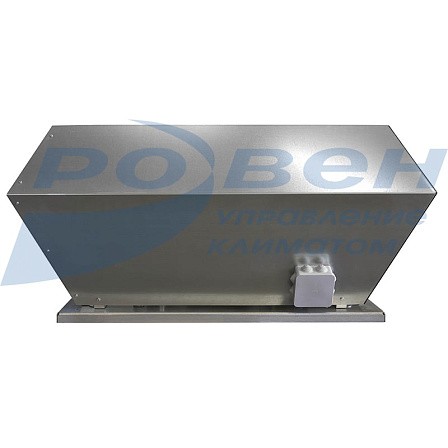

Вентиляторы крышные серии ВКРФ-М
- Корпус из оцинкованной стали
- Лопатки вентилятора, загнутые назад
- Трехфазный или однофазный двигатель с внешним ротором
- 1-я категория размещения по ГОСТ 15150-90
- Класс защиты электродвигателя IP 54
- Низкий уровень шума
- Климатическое исполнение У (от -40°С до +45°С)
- Максимальная температура перемещаемого воздуха и других газовых смесей до +80ºС
Возможно изготовление вентиляторов ВКРФ-М в четырех комплектациях, в зависимости от требуемых аэродинамических характеристик:
- рабочее колесо GH (производство Китай);
- рабочее колесо RP (производство Германия).
- рабочее колесо РН с относительными диаметрами рабочих колес (коэффициентами): 0,9/0,95/1,0/1,05/1,1 (производство ООО «РВЗ»);
- рабочее колесо РЦ (производство ООО «РВЗ»).
Крышные вентиляторы ВКРФ-М представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками, загнутыми назад, устанавливаемые на кровлях зданий и сооружений на монтажные стаканы типа СМ.
Габаритные и присоединительные размеры ВКРФ-М с колесами GH и RP (мм)
|
№ вентилятора |
Модель |
A |
B |
F |
E |
|
22 |
ВКРФ-М-22-GH-0,15/3000/220 |
430 |
351 |
430 |
236 |
|
ВКРФ-М-22-RP-0,085/3000/220 |
|||||
|
31 |
ВКРФ-М-31-GH-0,14/1500/220 |
561 |
441 |
520 |
316 |
|
ВКРФ-М-31-GH-0,15/1500/380 |
|||||
|
ВКРФ-М-31-RP-0,12/1500/220 |
|||||
|
ВКРФ-М-31-RP-0,11/1500/380 |
|||||
|
35 |
ВКРФ-М-35-GH-0,22/1500/220 |
626 |
485 |
560 |
331 |
|
ВКРФ-М-35-GH-0,22/1500/380 |
|||||
|
ВКРФ-М-35-RP-0,27/1500/220 |
|||||
|
ВКРФ-М-35-RP-0,27/1500/380 |
|||||
|
40 |
ВКРФ-М-40-GH-0,56/1500/220 |
717 |
528 |
610 |
418 |
|
ВКРФ-М-40-GH-0,54/1500/380 |
|||||
|
ВКРФ-М-40-RP-0,117/1000/220 |
|||||
|
ВКРФ-М-40-RP-0,515/1500/380 |
|||||
|
45 |
ВКРФ-М-45-GH-0,83/1500/220 |
821 |
592 |
660 |
469 |
|
ВКРФ-М-45-GH-0,81/1500/380 |
|||||
|
ВКРФ-М-45-RP-0,69/1500/220 |
|||||
|
ВКРФ-М-45-RP-0,71/1500/380 |
|||||
|
50 |
ВКРФ-М-50-GH-1,55/1500/220 |
901 |
652 |
710 |
497 |
|
ВКРФ-М-50-GH-0,65/1000/380 |
|||||
|
ВКРФ-М-50-GH-1,56/1500/380 |
|||||
|
ВКРФ-М-50-RP-0,48/1000/380 |
|||||
|
ВКРФ-М-50-RP-1,52/1500/380 |
|||||
|
56 |
ВКРФ-М-56-GH-0,78/1000/380 |
987 |
708 |
770 |
537 |
|
ВКРФ-М-56-GH-2,2/1500/380 |
|||||
|
ВКРФ-М-56-RP-0,78/1000/380 |
|||||
|
ВКРФ-М-56-RP-1.95/1500/380 |
|||||
|
63 |
ВКРФ-М-63-GH-1,2/1000/380 |
1026 |
782 |
835 |
516 |
|
ВКРФ-М-63-RP-1,31/1000/380 |
Габаритные и присоединительные размеры ВКРФ-М с колесами РН и РЦ (мм)
|
№ вентилятора (колесо) |
Модель |
А |
В |
F |
E |
C* |
|
22(РЦ) |
ВКРФ-М-22-РЦ-0,37/3000 |
496 |
414 |
424 |
245 |
420 |
|
25(РЦ) |
ВКРФ-М-25-РЦ-0,75/3000 |
600 |
473 |
450 |
329 |
540 |
|
28(РЦ) |
ВКРФ-М-28-РЦ-1,1/3000 |
695 |
578 |
500 |
349 |
573 |
|
31(РЦ) |
ВКРФ-М-31-РЦ-0,25/1500 |
740 |
587 |
556 |
355 |
580 |
|
ВКРФ-М-31-РЦ-2,2/3000 |
740 |
587 |
556 |
355 |
580 |
|
|
31(РН) |
ВКРФ-М-31-РН0,9-0,25/1500 |
715 |
579 |
524 |
378 |
644 |
|
ВКРФ-М-31-РН0,9-1,5/3000 |
715 |
579 |
524 |
378 |
||
|
ВКРФ-М-31-РН0,95-0,25/1500 |
715 |
579 |
524 |
378 |
||
|
ВКРФ-М-31-РН0,95-2,2/3000 |
715 |
579 |
524 |
378 |
||
|
ВКРФ-М-31-РН-0,37/1500 |
715 |
579 |
524 |
378 |
||
|
ВКРФ-М-31-РН-3/3000 |
715 |
579 |
524 |
378 |
||
|
31(РН) |
ВКРФ-М-31-РН1,05-0,55/1500 |
715 |
579 |
524 |
378 |
644 |
|
ВКРФ-М-31-РН1,05-4/3000 |
715 |
579 |
524 |
378 |
||
|
ВКРФ-М-31-РН1,1-0,55/1500 |
715 |
579 |
524 |
378 |
||
|
ВКРФ-М-31-РН1,1-4/3000 |
715 |
579 |
524 |
378 |
||
|
35(РЦ) |
ВКРФ-М-35-РЦ-0,37/1500 |
760 |
600 |
555 |
321 |
635 |
|
ВКРФ-М-35-РЦ-4,0/3000 |
760 |
600 |
555 |
321 |
||
|
40(РН) |
ВКРФ-М-40-РН0,9-0,25/1000 |
830 |
670 |
604 |
465 |
775 |
|
ВКРФ-М-40-РН0,9-0,75/1500 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН0,9-5,5/3000 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН0,95-0,25/1000 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН0,95-1,1/1500 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН0,95-7,5/3000 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН-0,37/1000 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН-1,1/1500 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН1,05-0,55/1000 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН1,05-2,2/1500 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН1,1-0,55/1000 |
830 |
670 |
604 |
465 |
||
|
ВКРФ-М-40-РН1,1-2,2/1500 |
830 |
670 |
604 |
465 |
||
|
40(РЦ) |
ВКРФ-М-40-РЦ-0,75/1500 |
750 |
616 |
604 |
372 |
687 |
|
ВКРФ-М-40-РЦ-5,5/3000 |
750 |
616 |
604 |
372 |
||
|
45(РЦ) |
ВКРФ-М-45-РЦ-0,37/1000 |
888 |
716 |
655 |
463 |
708 |
|
ВКРФ-М-45-РЦ-1,5/1500 |
888 |
716 |
655 |
463 |
||
|
50(РН) |
ВКРФ-М-50-РН0,9-0,75/1000 |
936 |
764 |
700 |
472 |
853 |
|
ВКРФ-М-50-РН0,9-2,2/1500 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН0,95-0,75/1000 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН0,95-3/1500 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН-1,1/1000 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН-4/1500 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН1,05-1,5/1000 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН1,05-4/1500 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН1,1-1,5/1000 |
936 |
764 |
700 |
472 |
||
|
ВКРФ-М-50-РН1,1-5,5/1500 |
936 |
764 |
700 |
472 |
||
|
50(РЦ) |
ВКРФ-М-50-РЦ-0,55/1000 |
935 |
764 |
706 |
470 |
735 |
|
ВКРФ-М-50-РЦ-2,2/1500 |
935 |
764 |
706 |
470 |
735 |
|
|
56(РЦ) |
ВКРФ-М-56-РЦ-1,1/1000 |
973 |
797 |
764 |
470 |
810 |
|
ВКРФ-М-56-РЦ-4/1500 |
973 |
797 |
764 |
470 |
||
|
63(РН) |
ВКРФ-М-63-РН0,9-2,2/1000 |
1223 |
950 |
832 |
706 |
1005 |
|
ВКРФ-М-63-РН0,9-7,5/1500 |
1223 |
950 |
832 |
706 |
1108 |
|
|
ВКРФ-М-63-РН0,95-3/1000 |
1223 |
950 |
832 |
706 |
1005 |
|
|
ВКРФ-М-63-РН0,95-11/1500 |
1223 |
950 |
832 |
706 |
1108 |
|
|
63(РН) |
ВКРФ-М-63-РН-3/1000 |
1223 |
950 |
832 |
706 |
1005 |
|
ВКРФ-М-63-РН-11/1500 |
1223 |
950 |
832 |
706 |
1108 |
|
|
ВКРФ-М-63-РН1,05-4/1000 |
1223 |
950 |
832 |
706 |
1005 |
|
|
ВКРФ-М-63-РН1,1-5,5/1000 |
1223 |
950 |
832 |
706 |
1108 |
|
|
63(РЦ) |
ВКРФ-М-63-РЦ-2,2/1000 |
1210 |
948 |
832 |
606 |
895 |
|
ВКРФ-М-63-РЦ-7,5/1500 |
1210 |
948 |
832 |
606 |
1000 |
|
|
71(РЦ) |
ВКРФ-М-71-РЦ-4/1000 |
1483 |
1104 |
1040 |
727 |
1085 |
|
ВКРФ-М-71-РЦ-15/1500 |
1483 |
1104 |
1040 |
727 |
||
|
80(РН) |
ВКРФ-М-80-РН0,9-7,5/1000 |
1756 |
1258 |
1246 |
947 |
1450 |
|
ВКРФ-М-80-РН0,9-18,5/1500 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-80-РН0,95-7,5/1000 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-80-РН0,95-22/1500 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-8,0-РН-11/1000 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-8,0-РН-30/1500 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-80-РН1,05-15/1000 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-80-РН1,05-45/1500 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-80-РН1,1-18,5/1000 |
1756 |
1258 |
1246 |
947 |
||
|
ВКРФ-М-80-РН1,1-45/1500 |
1756 |
1258 |
1246 |
947 |
||
|
80(РЦ) |
ВКРФ-М-80-РЦ-7,5/1000 |
1755 |
1260 |
1246 |
847 |
1270 |
|
ВКРФ-М-80-РЦ-22/1500 |
1755 |
1260 |
1246 |
847 |
||
|
90(РЦ) |
ВКРФ-М-90-РЦ-5,5/750 |
1764 |
1497 |
1347 |
853 |
1345 |
|
ВКРФ-М-90-РЦ-15/1000 |
1764 |
1497 |
1347 |
853 |
||
|
100(РН) |
ВКРФ-М-100-РН0,9-7,5/750 |
1880 |
1526 |
1490 |
1010 |
1610 |
|
ВКРФ-М-100-РН0,9-18,5/1000 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН0,95-11/750 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН0,95-22/1000 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН-15/750 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН-30/1000 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН1,05-18,5/750 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН1,05-37/1000 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН1,1-18,5/750 |
1880 |
1526 |
1490 |
1010 |
||
|
ВКРФ-М-100-РН1,1-45/1000 |
1880 |
1526 |
1490 |
1010 |
||
|
100(РЦ) |
ВКРФ-М-100-РЦ-11/750 |
1873 |
1873 |
1488 |
1009 |
1612 |
|
ВКРФ-М-100-РЦ-22/1000 |
1873 |
1873 |
1488 |
1009 |
||
|
112(РЦ) |
ВКРФ-М-112-РЦ-18,5/750 |
2077 |
1728 |
1619 |
1052 |
1590 |
|
ВКРФ-М-112-РЦ-37/1000 |
2077 |
1728 |
1619 |
1052 |
||
|
125(РН) |
ВКРФ-М-125-РН0,9-22/750 |
2077 |
1730 |
1619 |
1052 |
1800 |
|
ВКРФ-М-125-РН0,95-30/750 |
2077 |
1730 |
1619 |
1052 |
||
|
ВКРФ-М-125-РН-37/750 |
2077 |
1730 |
1619 |
1052 |
||
|
ВКРФ-М-125-РН1,05-45/750 |
2077 |
1730 |
1619 |
1052 |
||
|
125(РЦ) |
ВКРФ-М-125 -РЦ-18,5/750 |
2077 |
1728 |
1619 |
1052 |
1590 |
|
ВКРФ-М-125 -РЦ-45/1000 |
2077 |
1728 |
1619 |
1052 |
* Размер «С» при комплектации колесами РН и РЦ.
Технические характеристики крышных вентиляторов серии ВКРФ-М с колесами GH и RP
|
Модель |
Напряжение, В |
Мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Регулятор скорости |
Общий, дБа |
Схема подключения |
Масса, кг |
|
ВКРФ-М-22-GH |
220 |
0,15 |
0,7 |
3000 |
СРМ 500 |
72 |
Схема №3 |
12,8 |
|
ВКРФ-М-22-RP |
220 |
0,085 |
0,38 |
3000 |
СРМ 500 |
73 |
Схема №3 |
11,8 |
|
ВКРФ-М-31-GH |
220 |
0,14 |
0,68 |
1500 |
СРМ 500 |
61 |
Схема №3 |
15,7 |
|
ВКРФ-М-31-RP |
220 |
0,12 |
0,54 |
1500 |
СРМ 500 |
59 |
Схема №3 |
15,9 |
|
ВКРФ-М-31-GH |
380 |
0,15 |
0,39 |
1500 |
333M1006 |
62 |
Схема №2 |
15,7 |
|
ВКРФ-М-31-RP |
380 |
0,11 |
0,32 |
1500 |
333M1006 |
60 |
Схема №9 |
15,9 |
|
ВКРФ-М-35-GH |
220 |
0,22 |
1,0 |
1500 |
СРМ 500 |
64 |
Схема №3 |
27,4 |
|
ВКРФ-М-35-RP |
220 |
0,27 |
1,18 |
1500 |
СРМ 500 |
66 |
Схема №3 |
24,1 |
|
ВКРФ-М-35-GH |
380 |
0,22 |
0,47 |
1500 |
333M1006 |
65 |
Схема №2 |
27,4 |
|
ВКРФ-М-35-RP |
380 |
0,27 |
0,72 |
1500 |
333M1006 |
65 |
Схема №8 |
23,5 |
|
ВКРФ-М-40-GH |
220 |
0,56 |
2,46 |
1500 |
СРМ 800 |
66 |
Схема №3 |
31,1 |
|
ВКРФ-М-40-RP |
220 |
0,117 |
0,52 |
1000 |
СРМ 500 |
62 |
Схема №3 |
33,2 |
|
ВКРФ-М-40-GH |
380 |
0,54 |
1,0 |
1500 |
333M1007 |
66 |
Схема №7 |
31,1 |
|
ВКРФ-М-40-RP |
380 |
0,515 |
1,19 |
1500 |
333M1007 |
71 |
Схема №10 |
34,1 |
|
ВКРФ-М-45-GH |
220 |
0,83 |
4,1 |
1500 |
СРМ 1000 |
74 |
Схема №4 |
38,2 |
|
ВКРФ-М-45-RP |
220 |
0,69 |
3,1 |
1500 |
СРМ 800 |
69 |
Схема №4 |
41,4 |
|
ВКРФ-М-45-GH |
380 |
0,81 |
1,36 |
1500 |
333M1008 |
74 |
Схема №1 |
38,2 |
|
ВКРФ-М-45-RP |
380 |
0,71 |
1,45 |
1500 |
333M1007 |
77 |
Схема №8 |
41,4 |
|
ВКРФ-М-50-GH |
220 |
1,55 |
6,8 |
1500 |
Трансформаторный регулятор |
77 |
Схема №4 |
95,3 |
|
ВКРФ-М-50-GH |
380 |
0,65 |
1,45 |
1000 |
333M1007 |
65 |
Схема №1 |
95,3 |
|
ВКРФ-М-50-GH |
380 |
1,56 |
2,9 |
1500 |
333M1009 |
77 |
Схема №7 |
95,3 |
|
ВКРФ-М-50-RP |
380 |
0,48 |
1,1 |
1000 |
333M1007 |
65 |
Схема №8 |
63,7 |
|
ВКРФ-М-50-RP |
380 |
1,52 |
2,91 |
1500 |
333M1009 |
73 |
Схема №8 |
74,8 |
|
ВКРФ-М-56-GH |
380 |
0,78 |
1,55 |
1000 |
333M1008 |
69 |
Схема №1 |
85,8 |
|
ВКРФ-М-56-GH |
380 |
2,2 |
3,7 |
1500 |
333M1009 |
79 |
Схема №1 |
85,8 |
|
ВКРФ-М-56-RP |
380 |
0,78 |
1,7 |
1000 |
333M1008 |
69 |
Схема №8 |
77,5 |
|
ВКРФ-М-56-RP |
380 |
1,95 |
3,98 |
1500 |
333M1009 |
78 |
Схема №8 |
61,5 |
|
ВКРФ-М-63-GH |
380 |
1,2 |
2,7 |
1000 |
333M1008 |
76 |
Схема №1 |
111,9 |
|
ВКРФ-М-63-RP |
380 |
1,31 |
2,8 |
1000 |
333M1008 |
73 |
Схема №8 |
114,5 |
Аэродинамические характеристики крышных вентиляторов серии ВКРФ-М с колесами GH и RP
Технические характеристики крышных вентиляторов серии ВКРФ-М с колесами РН и РЦ
|
Модель |
Напряжение частота, В/50Гц |
Частота вращения, об/мин |
Тип электродвигателя |
Мощность, кВт |
Ток, А |
Регулятор скорости |
Схема подключения |
Общий, дБА |
Масса, кг |
|
ВКРФ-М-22-РЦ |
220/380 |
3000 |
АИР63А2 |
0,37 |
1,01 |
333M1006 |
Схема №5 |
77 |
25,6 |
|
ВКРФ-М-25-РЦ |
220/380 |
3000 |
АИР71А2 |
0,75 |
1,83 |
333M1007 |
Схема №5 |
79 |
33,7 |
|
ВКРФ-М-28-РЦ |
220/380 |
3000 |
АИР71В2 |
1,1 |
2,61 |
333M1008 |
Схема №5 |
81 |
38,3 |
|
ВКРФ-М-31-РЦ |
220/380 |
1500 |
АИР63А4 |
0,25 |
0,79 |
333M1006 |
Схема №5 |
68 |
37,6 |
|
220/380 |
3000 |
АИР80В2 |
2,2 |
4,85 |
333M1009 |
Схема №5 |
86 |
47,1 |
|
|
ВКРФ-М-31-РН0,9 |
220/380 |
1500 |
АИР63А4 |
0,25 |
0,79 |
333M1006 |
Схема №5 |
69 |
40,7 |
|
220/380 |
3000 |
АИР80А2 |
1,5 |
3,46 |
333M1008 |
Схема №5 |
71 |
52,5 |
|
|
ВКРФ-М-31-РН0,95 |
220/380 |
1500 |
АИР63А4 |
0,25 |
0,79 |
333M1006 |
Схема №5 |
71 |
40,7 |
|
220/380 |
3000 |
АИР80В2 |
2,2 |
4,85 |
333M1009 |
Схема №5 |
72 |
54 |
|
|
ВКРФ-М-31-РН |
220/380 |
1500 |
АИР63В4 |
0,37 |
1,12 |
333M1007 |
Схема №5 |
71 |
41 |
|
220/380 |
3000 |
АИР90L2 |
3 |
6,34 |
333M1010 |
Схема №5 |
72 |
62,3 |
|
|
ВКРФ-М-31-РН1,05 |
220/380 |
1500 |
АИР71А4 |
0,55 |
1,57 |
333M1007 |
Схема №5 |
75 |
49,7 |
|
220/380 |
3000 |
АИР100S2 |
4 |
8,2 |
333M1011 |
Схема №5 |
78 |
66,9 |
|
|
ВКРФ-М-31-РН1,1 |
220/380 |
1500 |
АИР71А4 |
0,55 |
1,57 |
333M1007 |
Схема №5 |
77 |
49,7 |
|
220/380 |
3000 |
АИР100S2 |
4 |
8,2 |
333M1011 |
Схема №5 |
79 |
66,9 |
|
|
ВКРФ-М-35-РЦ |
220/380 |
1500 |
АИР63В4 |
0,37 |
1,12 |
333M1007 |
Схема №5 |
77 |
37,8 |
|
220/380 |
3000 |
АИР100S2 |
4 |
8,2 |
333M1011 |
Схема №5 |
84 |
63,9 |
|
|
ВКРФ-М-40-РН0,9 |
220/380 |
1000 |
АИР63В6 |
0,25 |
0,95 |
333M1006 |
Схема №5 |
69 |
69,3 |
|
220/380 |
1500 |
АИР71В4 |
0,75 |
2,05 |
333M1007 |
Схема №5 |
75 |
68,6 |
|
|
220/380 |
3000 |
АИР100L2 |
5,5 |
11,1 |
333M1012 |
Схема №5 |
87 |
93,2 |
|
|
ВКРФ-М-40-РН0,95 |
220/380 |
1000 |
АИР63В6 |
0,25 |
0,95 |
333M1006 |
Схема №5 |
71 |
69,3 |
|
220/380 |
1500 |
АИР80А4 |
1,1 |
2,85 |
333M1008 |
Схема №5 |
75 |
69,5 |
|
|
220/380 |
3000 |
АИР112М2 |
7,5 |
14,9 |
333M1013 |
Схема №5 |
87 |
104,5 |
|
|
ВКРФ-М-40-РН |
220/380 |
1000 |
АИР71А6 |
0,37 |
1,3 |
333M1007 |
Схема №5 |
75 |
78 |
|
220/380 |
1500 |
АИР80А4 |
1,1 |
2,85 |
333M1008 |
Схема №5 |
77 |
69,5 |
|
|
380/660 |
3000 |
АИР132М2 |
11 |
21,2 |
333M1014 |
Схема №6 |
88 |
127,8 |
|
|
ВКРФ-М-40-РН1,05 |
220/380 |
1000 |
АИР71В6 |
0,55 |
1,79 |
333M1007 |
Схема №5 |
77 |
69 |
|
220/380 |
1500 |
АИР90L4 |
2,2 |
5,1 |
333M1010 |
Схема №5 |
77 |
79,3 |
|
|
380/660 |
3000 |
АИР160S2 |
15 |
28,6 |
333M1015 |
Схема №6 |
88 |
161,8 |
|
|
ВКРФ-М-40-РН1,1 |
220/380 |
1000 |
АИР71В6 |
0,55 |
1,79 |
333M1007 |
Схема №5 |
77 |
69 |
|
220/380 |
1500 |
АИР90L4 |
2,2 |
5,1 |
333M1010 |
Схема №5 |
78 |
79,3 |
|
|
380/660 |
3000 |
АИР160S2 |
15 |
28,6 |
333M1015 |
Схема №6 |
89 |
161,8 |
|
|
ВКРФ-М-40-РЦ |
220/380 |
1500 |
АИР71В4 |
0,75 |
2,05 |
333M1007 |
Схема №5 |
78 |
64 |
|
220/380 |
3000 |
АИР100L2 |
5,5 |
11,1 |
333M1012 |
Схема №5 |
88 |
87,9 |
|
|
ВКРФ-М-45-РЦ |
220/380 |
1000 |
АИР71А6 |
0,37 |
1,3 |
333M1007 |
Схема №5 |
75 |
73,1 |
|
220/380 |
1500 |
АИР80В4 |
1,5 |
3,72 |
333M1009 |
Схема №5 |
79 |
76,7 |
|
|
ВКРФ-М-50-РН0,9 |
220/380 |
1000 |
АИР80А6 |
0,75 |
2,3 |
333M1008 |
Схема №5 |
75 |
84,5 |
|
220/380 |
1500 |
АИР90L4 |
2,2 |
5,1 |
333M1010 |
Схема №5 |
80 |
94,2 |
|
|
ВКРФ-М-50-РН0,95 |
220/380 |
1000 |
АИР80А6 |
0,75 |
2,3 |
333M1008 |
Схема №5 |
77 |
84,5 |
|
220/380 |
1500 |
АИР100S4 |
3 |
6,8 |
333M1010 |
Схема №5 |
81 |
100,5 |
|
|
ВКРФ-М-50-РН |
220/380 |
1000 |
АИР80В6 |
1,1 |
3,2 |
333M1008 |
Схема №5 |
78 |
85,7 |
|
220/380 |
1500 |
АИР100L4 |
4 |
8,8 |
333M1011 |
Схема №5 |
84 |
105,3 |
|
|
ВКРФ-М-50-РН1,05 |
220/380 |
1000 |
АИР90L6 |
1,5 |
4 |
333M1009 |
Схема №5 |
79 |
94 |
|
220/380 |
1500 |
АИР100L4 |
4 |
8,8 |
333M1011 |
Схема №5 |
84 |
105,3 |
|
|
ВКРФ-М-50-РН1,1 |
220/380 |
1000 |
АИР90L6 |
1,5 |
4 |
333M1009 |
Схема №5 |
79 |
94 |
|
220/380 |
1500 |
АИР112М4 |
5,5 |
11,7 |
333M1012 |
Схема №5 |
85 |
114,9 |
|
|
ВКРФ-М-50-РЦ |
220/380 |
1000 |
АИР71В6 |
0,55 |
1,79 |
333M1007 |
Схема №5 |
76 |
82,5 |
|
220/380 |
1500 |
АИР90L4 |
2,2 |
5,1 |
333M1010 |
Схема №5 |
85 |
92,9 |
|
|
ВКРФ-М-56-РЦ |
220/380 |
1000 |
АИР80В6 |
1,1 |
3,2 |
333M1008 |
Схема №5 |
79 |
101 |
|
220/380 |
1500 |
АИР100L4 |
4 |
8,8 |
333M1011 |
Схема №5 |
87 |
120,1 |
|
|
ВКРФ-М-63-РН0,9 |
220/380 |
1000 |
АИР100L6 |
2,2 |
5,6 |
333M1010 |
Схема №5 |
79 |
172,6 |
|
380/660 |
1500 |
АИР132S4 |
7,5 |
15,6 |
333M1014 |
Схема №6 |
88 |
185 |
|
|
ВКРФ-М-63-РН0,95 |
220/380 |
1000 |
АИР112МА6 |
3 |
7,4 |
333M1011 |
Схема №5 |
79 |
183 |
|
380/660 |
1500 |
АИР132М4 |
11 |
22,5 |
333M1015 |
Схема №6 |
89 |
197 |
|
|
ВКРФ-М-63-РН |
220/380 |
1000 |
АИР112МА6 |
3 |
7,4 |
333M1011 |
Схема №5 |
80 |
183 |
|
380/660 |
1500 |
АИР132М4 |
11 |
22,5 |
333M1015 |
Схема №6 |
90 |
197 |
|
|
ВКРФ-М-63-РН1,05 |
220/380 |
1000 |
АИР112МВ6 |
4 |
9,75 |
333M1012 |
Схема №5 |
81 |
187,7 |
|
ВКРФ-М-63-РН1,1 |
380/660 |
1000 |
АИР132S6 |
5,5 |
12,9 |
333M1013 |
Схема №6 |
82 |
207,4 |
|
ВКРФ-М-63-РЦ |
220/380 |
1000 |
АИР100L6 |
2,2 |
5,6 |
333M1010 |
Схема №5 |
80 |
145,3 |
|
380/660 |
1500 |
АИР132S4 |
7,5 |
15,6 |
333M1014 |
Схема №6 |
91 |
206,1 |
|
|
ВКРФ-М-71-РЦ |
220/380 |
1000 |
АИР112МВ6 |
4 |
9,75 |
333M1012 |
Схема №5 |
87 |
189,7 |
|
380/660 |
1500 |
АИР160S4 |
15 |
30 |
333M1016 |
Схема №6 |
93 |
265,5 |
|
|
ВКРФ-М-80-РН0,9 |
380/660 |
1000 |
АИР132М6 |
7,5 |
17,2 |
333M1014 |
Схема №6 |
87 |
376 |
|
380/660 |
1500 |
АИР160М4 |
18,5 |
36,3 |
333M1017 |
Схема №6 |
92 |
374,5 |
|
|
ВКРФ-М-80-РН0,95 |
380/660 |
1000 |
АИР132М6 |
7,5 |
17,2 |
333M1014 |
Схема №6 |
87 |
376 |
|
380/660 |
1500 |
АИР180S4 |
22 |
43,2 |
ATV212HD30N4 |
Схема №6 |
96 |
394,5 |
|
|
ВКРФ-М-80-РН |
380/660 |
1000 |
АИР160S6 |
11 |
24,5 |
333M1015 |
Схема №6 |
88 |
412 |
|
380/660 |
1500 |
АИР180М4 |
30 |
57,6 |
ATV212HD37N4 |
Схема №6 |
96 |
422,5 |
|
|
ВКРФ-М-80-РН1,05 |
380/660 |
1000 |
АИР160М6 |
15 |
31,6 |
333M1016 |
Схема №6 |
90 |
442 |
|
380/660 |
1500 |
АИР200L4 |
45 |
84,9 |
ATV212HD45N4 |
Схема №6 |
97 |
520,5 |
|
|
ВКРФ-М-80-РН1,1 |
380/660 |
1000 |
АИР180М6 |
18,5 |
38,6 |
333M1017 |
Схема №6 |
90 |
466 |
|
380/660 |
1500 |
АИР200L4 |
45 |
84,9 |
ATV212HD45N4 |
Схема №6 |
98 |
520,5 |
|
|
ВКРФ-М-80-РЦ |
380/660 |
1000 |
АИР132М6 |
7,5 |
17,2 |
333M1014 |
Схема №6 |
89 |
373,5 |
|
380/660 |
1500 |
АИР180S4 |
22 |
43,2 |
ATV212HD30N4 |
Схема №6 |
97 |
456 |
|
|
ВКРФ-М-90-РЦ |
380/660 |
750 |
АИР132М8 |
5,5 |
13,6 |
333M1013 |
Схема №6 |
84 |
408,5 |
|
380/660 |
1000 |
АИР160М6 |
15 |
31,6 |
333M1016 |
Схема №6 |
91 |
490 |
|
|
ВКРФ-М-100-РН0,9 |
380/660 |
750 |
АИР160S8 |
7,5 |
17,8 |
333M1014 |
Схема №6 |
87 |
523 |
|
380/660 |
1000 |
АИР180М6 |
18,5 |
38,6 |
333M1017 |
Схема №6 |
90 |
465 |
|
|
ВКРФ-М-100-РН0,95 |
380/660 |
750 |
АИР160М8 |
11 |
25,5 |
333M1015 |
Схема №6 |
88 |
554 |
|
380/660 |
1000 |
АИР200М6 |
22 |
44,7 |
ATV212HD30N4 |
Схема №6 |
91 |
513 |
|
|
ВКРФ-М-100-РН |
380/660 |
750 |
АИР180М8 |
15 |
34,1 |
333M1016 |
Схема №6 |
88 |
584 |
|
380/660 |
1000 |
АИР200L6 |
30 |
59,3 |
ATV212HD37N4 |
Схема №6 |
91 |
555 |
|
|
ВКРФ-М-100-РН1,05 |
380/660 |
750 |
АИР200М8 |
18,5 |
41,1 |
333M1017 |
Схема №6 |
88 |
634 |
|
380/660 |
1000 |
АИР225М6 |
37 |
71 |
ATV212HD37N4 |
Схема №6 |
92 |
603 |
|
|
ВКРФ-М-100-РН1,1 |
380/660 |
750 |
АИР200М8 |
18,5 |
41,1 |
333M1017 |
Схема №6 |
89 |
634 |
|
380/660 |
1000 |
АИР250S6 |
45 |
86 |
ATV212HD45N4 |
Схема №6 |
93 |
691 |
|
|
ВКРФ-М-100-РЦ |
380/660 |
750 |
АИР160М8 |
11 |
25,5 |
333M1015 |
Схема №6 |
88 |
587 |
|
380/660 |
1000 |
АИР200М6 |
22 |
44,7 |
ATV212HD30N4 |
Схема №6 |
93 |
658 |
|
|
ВКРФ-М-112-РЦ |
380/660 |
750 |
АИР200М8 |
18,5 |
41,1 |
333M1017 |
Схема №6 |
90 |
767,5 |
|
380/660 |
1000 |
АИР225В6 |
37 |
71 |
ATV212HD37N4 |
Схема №6 |
96 |
849 |
|
|
ВКРФ-М-125-РН0,9 |
380/660 |
750 |
АИР200L8 |
22 |
48,9 |
ATV212HD30N4 |
Схема №6 |
92 |
701 |
|
ВКРФ-М-125-РН0,95 |
380/660 |
750 |
АИР225М8 |
30 |
63 |
ATV212HD37N4 |
Схема №6 |
93 |
788 |
|
ВКРФ-М-125-РН |
380/660 |
750 |
АИР250S8 |
37 |
78 |
ATV212HD45N4 |
Схема №6 |
94 |
877 |
|
ВКРФ-М-125-РН1,05 |
380/660 |
750 |
АИР250М8 |
45 |
94 |
ATV212HD55N4 |
Схема №6 |
94 |
952 |
|
ВКРФ-М-125-РЦ |
380/660 |
750 |
АИР200М8 |
18,5 |
41,1 |
333M1017 |
Схема №6 |
95 |
823 |
|
380/660 |
1000 |
АИР250S6 |
45 |
86 |
ATV212HD45N4 |
Схема №6 |
98 |
992 |
Аэродинамические характеристики крышных вентиляторов серии ВКРФ-М с колесами РН и РЦ
Электрические схемы подключения

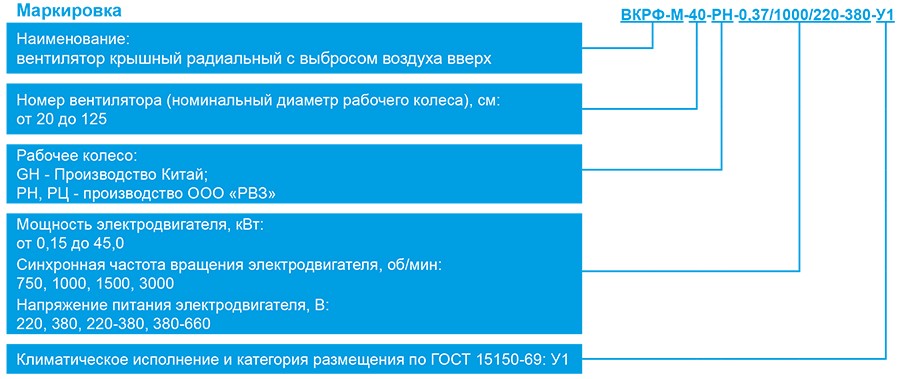

МАРКИРОВКА:
Вентилятор крышный ВКРФ-М-40-GH-0,56/1500/220-У1
где: ВКРФ-М – серия крышного вентилятора;
40 – номер вентилятора (от 22 до 125);
GH – комплектация рабочим колесом (GH, РН, РЦ или RP);
0,56 – мощность электродвигателя, кВт;
1500 – частота вращения электродвигателя, об/мин;
220 - напряжение питания электродвигателя, В;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
Вентилятор крышный ВКРФ-М-40-РН0,95-0,25/1000/380-У1
где: ВКРФ-М – серия крышного вентилятора;
40 – номер вентилятора (от 22 до 125);
РН0,95:
РН – комплектация рабочим колесом с назад загнутыми лопатками;
0,95 – относительный диаметр рабочего колеса (0,9/0,95/1,0/1,05/1,1),
если колесо с относительным диаметром 1,0 - указывается только РН;
0,25 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
380 – напряжение питания электродвигателя, В;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
