Осевые оконные вентиляторы ВО-380В

Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха  в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.
Описание товара
Характеристики моделей
Купить

Осевые вентиляторы оконные ВО-380В применяются для перемещения объемов воздуха и других парогазовоздушных смесей с малым содержанием пыли в системах вентиляции промышленных, общественных и сельскохозяйственных помещений.

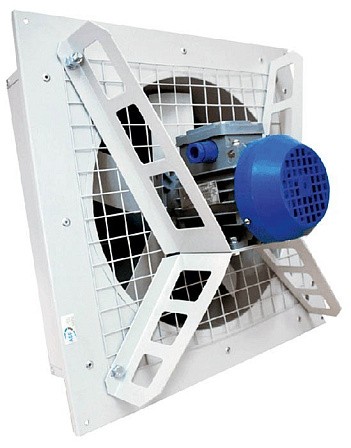

Осевые вентиляторы состоят из монтажной сетки, на которую закреплено алюминиевое рабочее колесо и электродвигатель, а также из рамки с жалюзи, которая закрывает вентилятор с внешней стороны помещения. На стальной корпус осевого вентилятора наносится порошковое покрытие RAL7035. Алюминиевое рабочее колесо защищено хромированной сеткой.

Преимущества

  • плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости,

  • быстрый монтаж в любом положении.

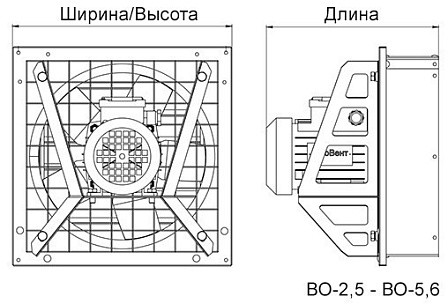

Габаритные и присоединительные размеры (мм)

ВО-380 чертеж.jpg

Модель

A, мм

А1, мм

В, мм

В1, мм

С, мм

Е, мм

∅F, мм

ВО-2,5

330

315

298

77

270

220

253

ВО-3,15

450

424

379

124

306

240

318

ВО-4,0

510

483

421

156

337

260

408

ВО-4,5

578

556

481,5

170

355

131

462

ВО-5,6

740

710

615

308

480

257

575

ВО-7,1

935

900

746

308

480

257

720

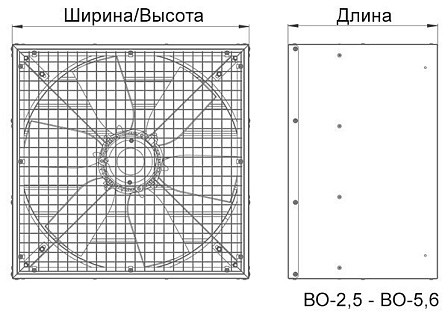

Вентилятор ВО (в квадратном корпусе)

ВО-380 кв корпус чертеж.jpg



Модель

А, мм

В, мм

ВО-5,6

740

615

ВО-7,1

935

746

ВО-8,0

835

380



Технические характеристики вентиляторов

Модель

Производительность, м3

Мощность двигателя, кВт

Ток, А

Частота вращения, об/мин

Питание, В

Уровень шума, дБ(А)

Степень защиты

Масса, кг

ВО-2,5

900

0,12

0,5

1500

3ф/~380

60

IP54

6

ВО-3,15

2400

0,12

0,5

1350

3ф/~380

68

IP54

9

ВО-4,0

4500

0,18

0,7

1350

3ф/~380

74

IP54

12

ВО-4,5

5200

0,25

0,8

1500

3ф/~380

75

54

17

ВО-5,6

8000

0,37

1,4

1000

3ф/~380

75

IP55

26

ВО-7,1

10500

0,37

1,7

1000

3ф/~380

77

IP55

36

ВО-8,0

20000

0,75

2,3

1000

3ф/~380

80

IP54

40


Аэродинамические характеристики


                                           ВО-2,5


                                           ВО-3,15


                                           ВО-4,0


                                          ВО-4,5


                                           ВО-5,6


                                          ВО-7,1


                                          ВО-8,0




Не представленные в наличии модели доступны к поставке под заказ
