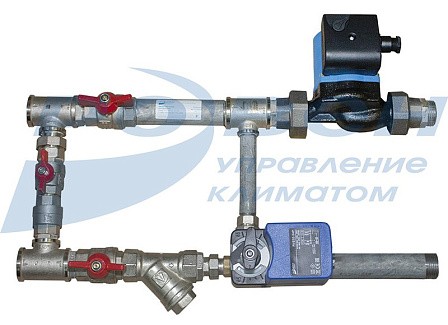

Смесительный узел СУ

Смесительные узлы СУ предназначены для выполнения следующих функций управления теплообменными установками:
- поддержание температуры нагреваемого  воздуха путем изменения параметров или количества теплоносителя;
- защита воздухонагревателя от замерзания в случае подогрева наружного воздуха с отрицательной температурой.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Смесительные узлы СУ предназначены для выполнения следующих функций управления теплообменными установками:

- поддержание температуры нагреваемого воздуха путем изменения параметров или количества теплоносителя;

- защита воздухонагревателя от замерзания в случае подогрева наружного воздуха с отрицательной температурой;

В зависимости от конструктивного исполнения смесительные узлы могут применяться для управления теплообменными аппаратами центральных и местных вентиляционных установок и кондиционеров, отопительных агрегатов и тепловых завес.

Согласно СП 124.13330.2012 п. 6.15 Горячая вода, поступающая к потребителю, должна отвечать требованиям технических регламентов, санитарных правил и нормативов, определяющих ее безопасность.

Теплоноситель, протекающий через узел, не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.

Максимально допустимые эксплуатационные параметры теплоносителя:

- максимально допустимая температура теплоносителя на входе: +130°С;

- максимально допустимое давление: 1 МПа;

- минимальное рабочее давление: 20 кПа.

Установка смесительных узлов допускается в отапливаемых помещениях с температурой не менее 5°С.

По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.

Смесительный узел с двухходовым регулирующим краном. Схема 1


СУ сх 1.jpg

1 - запорный кран
2 - фильтр грязевик
3 - обратный клапан
4 - циркуляционный насос
5 - двухходовой регулирующий кран

Принцип работы основан на плавном закрытии или открытии двухходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя после байпасной линии. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.

Габаритные размеры смесительных узлов (схема 1)


СУ Схема 1_1.jpg


Наименование

L, мм

В, мм

H, мм

А, мм

d, дюймы

СУ-1-40-1.0/24

515

245

150

115

3/4’’

СУ-1-40-1.6/24

565

260

195

120

1’’

СУ-1-40-2.5/24

560

260

195

120

1’’

СУ-1-40-4.0/24

520

260

200

120

1’’

СУ-1-60-4.0/24

520

275

200

130

1 1/4’’

СУ-1-80-6.3/24

560

275

200

130

1 1/4’’

СУ-1-120-6.3/24

615

325

205

170

1 1/2’’

СУ-1-230-10/24

670

330

215

175

1 1/2’’

Технические характеристики смесительных узлов (схема 1)

Наименование

Расход воды, м³/ч

Пропускная способность крана, Kvs, м3

Напряжение питания, В

Управляющее напряжение, В

Циркуляционный насос

Диаметры трубопроводов Dy, мм

Масса, кг

min

max

Тип

Мощность, Вт

Напряжение питания, В

Эл. схема подключения

СУ-1-40-1.0/24

0,15

0,6

1,0

24

0…10

25-40

65

220

1

20

6,6

СУ-1-40-1.6/24

0,26

0,96

1,6

25

7,2

СУ-1-40-2.5/24

0,4

1,48

2,5

7,2

СУ-1-40-4.0/24

0,6

2,03

4,0

7,3

СУ-1-60-4.0/24

0,75

2,4

4,0

25-60

93

32

9,0

СУ-1-80-6.3/24

1,25

3,15

6,3

25-80

132

9,0

СУ-1-120-6.3/24

1,6

4,8

6,3

25-120

140

40

10,2

СУ-1-230-10/24

2,45

7,0

10,0

40-230

390

2

11,4

Смесительный узел с трехходовым регулирующим краном. Схема 2

СУ сх 2.jpg

1 - запорный кран
2 - фильтр грязевик
3 - циркуляционный насос
4 - трехходовой регулирующий кран

Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.

Габаритные размеры смесительных узлов (схема 2)



СУ Схема 2_1.jpg

Наименование

L, мм

В, мм

H, мм

А, мм

d, дюймы

СУ-2-40-1.0/24

485

330

150

205

3/4’’

СУ-2-40-1.6/24

505

345

150

205

1’’

СУ-2-40-2.5/24

505

370

150

230

1’’

СУ-2-40-4.0/24

460

370

150

230

1’’

СУ-2-60-4.0/24

500

350

155

200

1 1/4’’

СУ-2-80-6.3/24

555

385

155

235

1 1/4’’

СУ-2-120-6.3/24

575

380

160

225

1 1/2’’

СУ-2-230-10/24

610

420

190

265

1 1/2’’


Технические характеристики смесительных узлов (схема 2)

Наименование

Расход воды, м³/ч

Пропускная способность крана, Kvs, м3

Напряжение питания, В

Управляющее напряжение, В

Циркуляционный насос

Диаметры трубопроводов Dy, мм

Масса, кг

min

max

Тип

Мощность, Вт

Напряжение питания, В

Эл. схема подключения

СУ-2-40-1.0/24

0,15

0,6

1,0

24

0…10

25-40

65

220

1

20

6,1

СУ-2-40-1.6/24

0,26

0,96

1,6

25

6,6

СУ-2-40-2.5/24

0,4

1,48

2,5

6,6

СУ-2-40-4.0/24

0,6

2,03

4,0

6,7

СУ-2-60-4.0/24

0,75

2,4

4,0

25-60

93

32

7,9

СУ-2-80-6.3/24

1,25

3,15

6,3

25-80

132

8,1

СУ-2-120-6.3/24

1,6

4,8

6,3

25-120

140

40

9,6

СУ-2-230-10/24

2,45

7,0

10,0

40-230

390

2

14,0

Смесительный узел с трехходовым регулирующим краном. Схема 3

СУ сх 3.jpg

1 - запорный кран
2 - фильтр грязевик
3 - обратный клапан
4 - циркуляционный насос
5 - трехходовой регулирующий кран

Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Посредством байпасной линии с установленным обратным и балансировочным клапаном и обеспечивается регулировка постоянства расхода в тепловой сети.

Габаритные размеры смесительных узлов (схема 3)



СУ Схема 3_1.jpg

Наименование

L, мм

В, мм

H, мм

А, мм

d, дюймы

СУ-3-40-1.0/24

555

310

150

185

3/4’’

СУ-3-40-1.6/24

570

340

150

200

1’’

СУ-3-40-2.5/24

570

340

150

200

1’’

СУ-3-40-4.0/24

525

340

150

200

1’’

СУ-3-60-4.0/24

575

360

155

210

1 1/4’’

СУ-3-80-6.3/24

630

360

155

210

1 1/4’’

СУ-3-120-6.3/24

685

425

160

270

1 1/2’’

СУ-3-230-10/24

715

425

190

270

1 1/2’’



Технические характеристики смесительных узлов (схема 3)

Наименование

Расход воды, м³/ч

Пропускная способность крана, Kvs, м3

Напряжение питания, В

Управляющее напряжение, В

Циркуляционный насос

Диаметры трубопроводов Dy, мм

Масса, кг

min

max

Тип

Мощность, Вт

Напряжение питания, В

Эл. схема подключения

СУ-3-40-1.0/24

0,15

0,6

1,0

24

0…10

25-40

65

220

1

20

7,3

СУ-3-40-1.6/24

0,26

0,96

1,6

25

8,1

СУ-3-40-2.5/24

0,4

1,48

2,5

8,1

СУ-3-40-4.0/24

0,6

2,03

4,0

8,1

СУ-3-60-4.0/24

0,75

2,4

4,0

25-60

93

32

9,6

СУ-3-80-6.3/24

1,25

3,15

6,3

25-80

132

9,5

СУ-3-120-6.3/24

1,6

4,8

6,3

25-120

140

40

12,1

СУ-3-230-10/24

2,45

7,0

10,0

40-230

390

2

12,6

Kvs - пропускная способность регулирующего крана - соответствует объемному расходу воды в м³/ч при её плотности 1000 кг/м³, проходящей через полностью открытый клапан при перепаде давления 100 кПа или 1 бар.
СУ формула.jpg
где: G - расход теплоносителя через клапан, м3/ч;
       ΔP - перепад давления на клапане, бар.

Характеристики для подбора смесительных узлов серии СУ

 СУ аэрод 1.jpg

СУ аэрод 2-св.jpg

Электрические схемы подключения

СУ сх подкл.jpg

МАРКИРОВКА:

Смесительный узел СУ-1-60-4.0/24
                где:    СУ – тип смесительного узла;
                          1 – номер схемы регулирования (1, 2, 3);
                          60 – производительность циркуляционного насоса, л/мин;
                          4.0 – пропускная способность клапана, Kvs;
                          24 – питание привода, В.


Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
9
43 288 ₽
шт
9
49 093 ₽
шт
9
49 444 ₽
шт
9
49 794 ₽
шт
13.23
59 212 ₽
