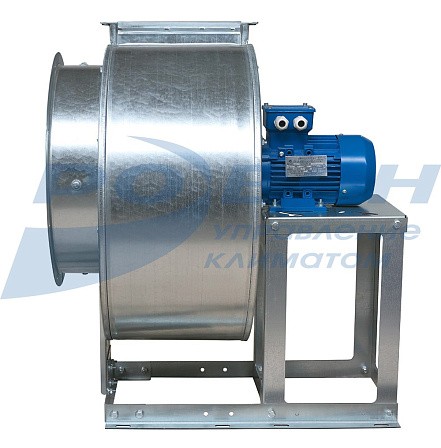

Вентиляторы низкого давления ВР 80-75 общего назначения и специального исполнения

- Вентиляторы низкого давления
- Лопатки рабочего колеса - загнутые назад
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

- Вентиляторы низкого давления
- Лопатки рабочего колеса - загнутые назад
- Относительный диаметр рабочего колеса (коэффициент): 1,0
- Корпус вентилятора из оцинкованной стали (№ 2,5-8,0) или
  из углеродистой стали окрашенные (№ 10,0-12,5)
- Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»:
- общего назначения (О);
- теплостойкие (Ж2);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Ж2);
- взрывозащищенные (В1 или В2);
- взрывозащищенные теплостойкие (В1Ж2);
- взрывозащищенные коррозионностойкие (ВК1);
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2).

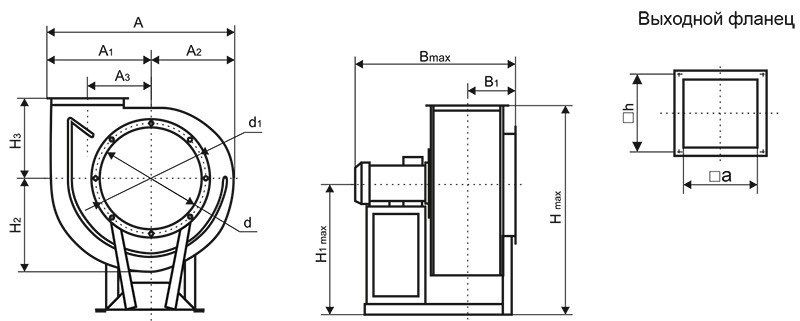

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75

ВР 80-75_чертеж.jpg


вентилятора

A*

А1

А2

А3

В

max

В1

H** max

H1
max

Н2

H3

d

d1

a

h

45°

90°, 270°

135°, 315°

45°

90°

2,5

460

412

424

540

270

190

163

510

177

524

655

591

321

220

203

250

289

173

194

3,15

572

516

522

666

334

238

205

596

202

644

808

734

400

278

244

315

349

221

241

4,0

722

655

646

831

420

302

260

730

231

312

1022

938

518

352

294

400

434

280

300

5,0

906

818

800

1029

529

377

326

733

265

960

1219

1109

600

440

360

500

534

350

379

6,3

1133

1024

995

1282

658

475

410

1000

340

1174

1504

1383

733

554

441

630

665

440

470

8,0

1430

1303

1248

1618

828

602

520

1385

434

1542

1960

1314

995

702

547

800

829

560

589

10,0

1799

1655

1570

2040

1034

765

650

1544

506

2035

2567

2389

1355

890

680

1000

1030

700

740

12,5

2237

2060

1945

2530

1284

953

813

1717

592

2446

3109

2394

1610

1109

836

1250

1280

878

915

* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.

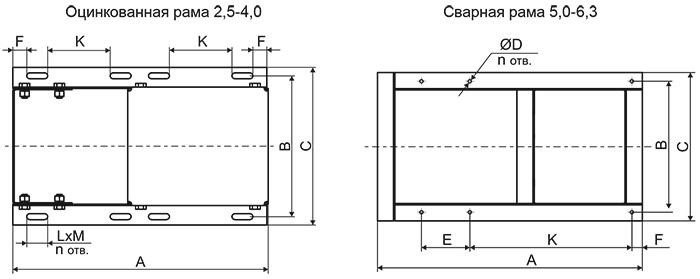

Габаритные и присоединительные размеры (мм) основания рамы вентиляторов серии ВР 80-75

VR-80-75 chertej rama.jpg

вентилятора

Тип

электродвигателя

А

В

C

D

Е

F

K

L

M

n

2,5

АИР56-71

418

292

316

-

-

20

90

30

8,5

8

3,15

АИР63-80

445

254

278

-

-

20

90

30

9

8

4,0

АИР63-112

570

290

314

-

-

20

163

30

8,5

8

5,0

АИР71-100

700

385

435

10

240

100

240

-

-

6

6,3

АИР100-132

854

486

546

10

325

100

325

-

-

6

8,0

АИР132-160

1088

586

646

12

265

268

265

-

-

6

АИР180

1307

575

646

12

375

268

375

-

-

6

10,0

АИР132-225

1330

840

900

12

385

280

385

-

-

6

12,5

АИР160-225

1686

1004

1075

12

-

279

1128

-

-

4

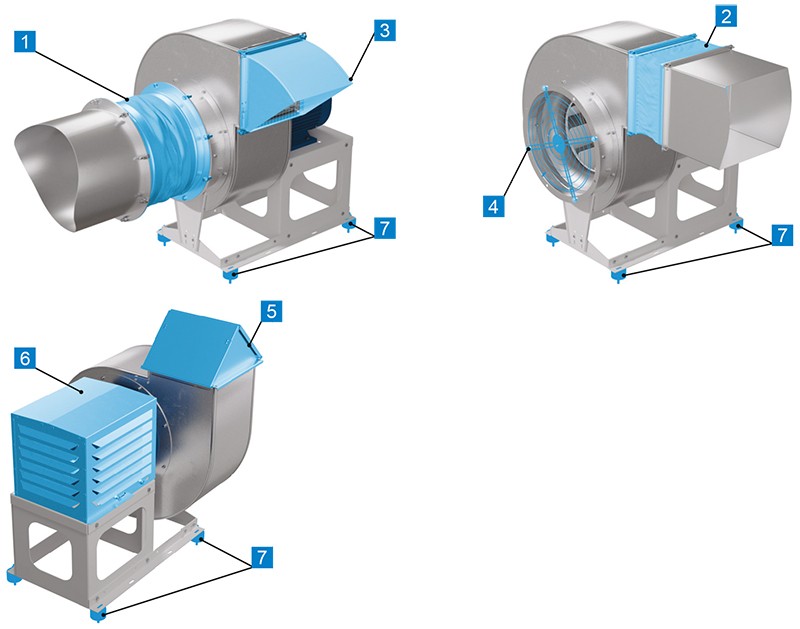

Комплектация вентиляторов ВР 80-75 гибкими вставками и виброизоляторами

вентилятора

Относит. диаметр рабочего колеса

Частота вращения,

об/мин

Гибкие вставки

Виброизоляторы

тип

шт.

2,5

D=d1,0

1500

ВГ/ВГТ-D250/289

ВГ/ВГТ-ВР/ВЦ-2,5-175*175

ДО 38

4

3000

3,15

D=d1,0

1500

ВГ/ВГТ-D315/349

ВГ/ВГТ-ВР/ВЦ-3,15-220*220

ДО 38

4

3000

4,0

D=d1,0

1000

ВГ/ВГТ-D400/434

ВГ/ВГТ-ВР/ВЦ-4,0-280*280

ДО 38

4

1500

ДО 39

3000

5,0

D=d1,0

1000

ВГ/ВГТ-D500/534

ВГ/ВГТ-ВР/ВЦ-5,0-350*350

ДО 39

6

1500

6,3

D=d1,0

1000

ВГ/ВГТ-D630/665

ВГ/ВГТ-ВР/ВЦ-6,3-441*441

ДО 40

6

1500

8,0

D=d1,0

1000

ВГ/ВГТ-D800/829

ВГ/ВГТ-ВР/ВЦ-8,0-560*560

ДО 42

6

1500

10,0

D=d1,0

750

ВГ/ВГТ-D1000/1030

ВГ/ВГТ-ВР/ВЦ-10,0-700*700

ДО 43

6

1000

12,5

D=d1,0

750

ВГ/ВГТ-D1250/1280

ВГ/ВГТ-ВР/ВЦ-12,5-875*875

ДО 44

(АИР200М8)

6

ДО 45

(АИР200L8, АИР225М8)

Технические и аэродинамические характеристики радиальных вентиляторов серии ВР 80-75

ВР 80-75 аэрод_линии расшифровка.jpg

ВР 80-75 аэрод_2020_1.jpg

ВР 80-75 аэрод_2020_2.jpg

Акустические характеристики радиальных вентиляторов серии ВР 80-75

№ вентилятора

Относит. диаметр рабочего колеса

Частота вращения,

об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий, дБа

63

125

250

500

1000

2000

4000

8000

2,5

1,0

1500

58

61

69

62

60

58

50

41

67

3000

70

73

76

84

77

75

73

65

84

3,15

1,0

1500

65

68

76

69

67

65

57

48

74

3000

78

81

84

92

85

83

81

73

92

4,0

1,0

1000

69

68

74

70

64

60

51

46

77

1500

74

77

85

78

76

74

66

57

82

3000

87

90

93

101

94

92

90

82

101

5,0

1,0

1000

70

73

81

74

72

70

62

53

78

1500

81

84

92

85

83

81

73

64

89

6,3

1,0

1000

78

81

89

82

80

73

70

61

86

1500

89

92

100

93

91

89

81

72

97

8,0

1,0

1000

88

91

99

92

90

88

80

71

96

1500

90

93

103

95

93

92

83

75

99

10,0

1,0

750

91

94

90

88

85

80

73

64

90

1000

92

95

100

96

94

91

86

79

99

12,5

1,0

750

98

101

97

95

92

87

80

71

97

Электрическая схема подключения радиальных вентиляторов серии ВР 80-75 в сеть 380 В

ВР 80-75_элсхема.jpg

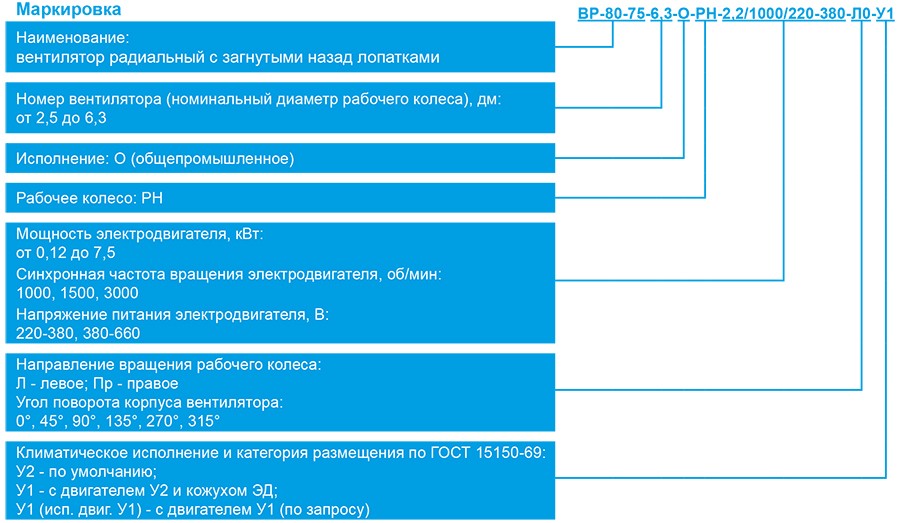

МАРКИРОВКА:

Вентилятор радиальный ВР 80-75-6,3-РН-К1-2,2/1000/220-380-Л0-У1
                                          где:    ВР 80-75 – серия радиального вентилятора;
                                                     6,3 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
                                                     РН – комплектация рабочим колесом с назад загнутыми лопатками;
                                                     К1 – коррозионностойкий (по таблице «Исполнение вентиляторов по назначению и материалам»);
                                                     2,2 – мощность электродвигателя, кВт;
                                                    1000 – частота вращения рабочего колеса, об/мин;
                                                     220-380 – напряжение питания электродвигателя, В;
                                                     Л0 – положение корпуса;
                                                     У1 – климатическое исполнение и категория размещения по ГОСТ 15150
                                                          (У1 - установлен электродвигатель с климатическим исполнением У2 и
                                                              кожух защиты электродвигателя (Кожух ЭД), уже установленный на вентилятор
                                                           У2 - установлен электродвигатель с климатическим исполнением У2).








Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
Руководство по эксплуатации ВР 80-75 общепромышленные (2020).pdf
Руководство по эксплуатации ВР 80-75 взрывозащищенные (2020).pdf

С этим товаром покупают

Вентиляторы низкого давления ВР 80-75 общего назначения и специального исполнения
Вентиляторы низкого давления ВР 80-75 общего назначения и специального исполнения

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
