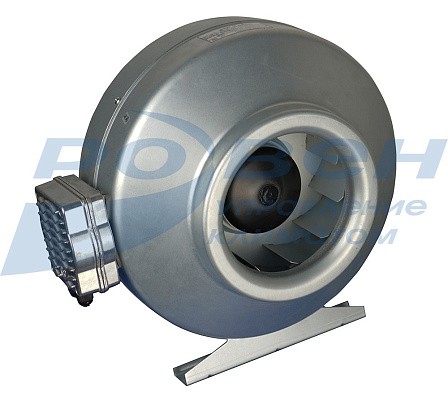

Вентилятор канальный круглый ECF(K)
- Класс защиты вентилятора IP 54
Описание
- Компактные канальные вентиляторы для круглых воздуховодов
- Предназначены для общеобменной системы вентиляции
- Класс защиты вентилятора IP 54
- Монтаж в любом положении
Конструктив
- Оборудованы съемными кронштейнами
- Корпус из оцинкованной стали
- Материал рабочего колеса: пластик - Ø100-160 мм; оцинкованная сталь - Ø200-315 мм; алюминий - Ø355 мм
Двигатель
- ЕС-электродвигатель с внешним ротором: энергосберегающий с низким уровнем шума и низкой вибрацией
- Оснащены контроллером (0-10В), установленным в клеммную коробку (или непосредственно в электродвигатель). Регулирование производительности от 0 до 100% по сигналу напряжения 0-10В
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69: У3
- Температура окружающей среды от -25°С до +40°С (влажность <90%)
- Температура перемещаемой среды от -25°С до +40°С

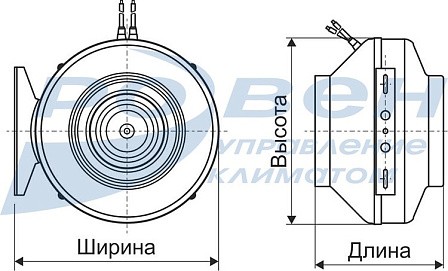

Габаритные и присоединительные размеры (мм)
|
Диаметр |
Модель |
А |
В |
C |
D |
E |
F |
F1 |
G |
K |
|
100 |
ECF(K)4E192T100-C0 |
97 |
170 |
242 |
45 |
195 |
23 |
23 |
34 |
275 |
|
125 |
ECF(K)4E192T125-C0 |
125 |
170 |
242 |
45 |
195 |
26 |
26 |
34 |
275 |
|
160 |
ECF(K)4E220T160-C0 |
160 |
170 |
332 |
45 |
232 |
26 |
26 |
34 |
365 |
|
ECF(K)4E225T160-C0 |
160 |
170 |
332 |
45 |
232 |
26 |
26 |
34 |
365 |
|
|
ECF(K)6E225T160-C0 |
160 |
170 |
332 |
45 |
232 |
26 |
26 |
34 |
365 |
|
|
200 |
ECF(K)6E225T200-C5 |
198 |
170 |
332 |
47 |
228 |
26 |
26 |
34,5 |
365 |
|
250 |
ECF(K)6E250T250-Y0 |
248 |
170 |
333 |
- |
235,5 |
30 |
25 |
- |
364 |
|
315 |
ECF(K)6E280T315-Y0 |
315 |
170 |
402 |
- |
260 |
26 |
26 |
- |
435 |
|
355 |
ECF(K)6E355T355-Y0 |
355 |
420 |
500 |
- |
400 |
32 |
32 |
45 |
533 |
Технические характеристики вентиляторов канальных серии ECF(K)
|
Диаметр |
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Входная мощность, кВт |
Номинальный ток, А |
Частота вращения, об/ мин |
Масса, кг |
Общий, дБа |
|
100 |
ECF(K)4E192T100-C0 |
220 |
1 |
0,09 |
0,75 |
3400 |
2,6 |
72 |
|
125 |
ECF(K)4E192T125-C0 |
0,1 |
0,82 |
3400 |
2,6 |
73 |
||
|
160 |
ECF(K)4E220T160-C0 |
0,085 |
0,7 |
2600 |
3,75 |
67 |
||
|
ECF(K)4E225T160-C0 |
0,095 |
0,8 |
2500 |
3,8 |
68 |
|||
|
ECF(K)6E225T160-C0 |
0,17 |
1,3 |
3000 |
4,1 |
75 |
|||
|
200 |
ECF(K)6E225T200-C5 |
0,175 |
1,35 |
2950 |
4,6 |
70 |
||
|
250 |
ECF(K)6E250T250-Y0 |
0,25 |
1,8 |
2900 |
5,6 |
73 |
||
|
315 |
ECF(K)6E280T315-Y0 |
0,26 |
1,9 |
2600 |
6,6 |
73 |
||
|
355 |
ECF(K)6E355T355-Y0 |
0,32 |
1,4 |
1800 |
13,5 |
68 |
Аэродинамические характеристики вентиляторов канальных серии ECF(K)
Электрические схемы подключения
Не представленные в наличии модели доступны к поставке под заказ
-
