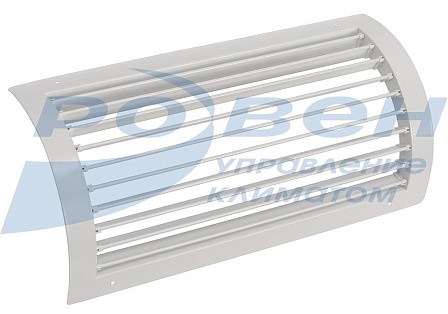

Решетка РВ для круглых воздуховодов

Решетки РВ для круглых воздуховодов используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Решетки РВ для круглых воздуховодов используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды.

Рамка решетки изготовлена из загнутого стального листа. Ламели решетки изготовлены из алюминиевого профиля и устанавливаются в рамку решетки в горизонтальном расположении с помощью пластиковых втулок. Углы наклона ламелей устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет (RAL 9016).

Палитра нестандартных цветов окраски по каталогу RAL.

Габаритные и присоединительные размеры (мм)


РВ для круглых воздуховодов чертеж.jpg



Диаметры воздуховодов ØD

H

L

A

160

100

100-450

35

180

100

34

200

100

34

200

125

38

225

125

38

250

125

37

250

150

42

280

150

40

315

150

40

315

175

45

315

200

50

355

175

43

355

200

48

400

175

41

400

200

47

400

225

52

400

250

58

450

200

44

450

225

50

450

250

56

500

200

41

500

225

47

500

250

53

560

225

44

560

250

50

630

225

40

630

250

46

Типоразмерный ряд и значения площади живого сечения решеток типа РВ для круглых воздуховодов (м2)

D, мм

Н, мм.

L, мм

100

125

150

175

200

225

250

275

300

325

350

375

400

425

450

160

100

0,00788

0,01002

0,01216

0,01430

0,01644

0,01858

0,02073

0,02287

0,02501

0,02715

0,02929

0,03143

0,03357

0,03571

0,03786

180

100

0,00773

0,00983

0,01194

0,01404

0,01614

0,01824

0,02034

0,02244

0,02454

0,02665

0,02875

0,03085

0,03295

0,03505

0,03715

200

100

0,00763

0,00971

0,01178

0,01385

0,01593

0,01800

0,02008

0,02215

0,02422

0,02630

0,02837

0,03045

0,03252

0,03459

0,03667

200

125

0,00999

0,01271

0,01543

0,01814

0,02086

0,02357

0,02629

0,02900

0,03172

0,03443

0,03715

0,03987

0,04258

0,04530

0,04801

225

125

0,00981

0,01248

0,01514

0,01781

0,02048

0,02314

0,02581

0,02847

0,03114

0,03381

0,03647

0,03914

0,04180

0,04447

0,04714

250

125

0,00968

0,01231

0,01494

0,01757

0,02020

0,02283

0,02546

0,02809

0,03073

0,03336

0,03599

0,03862

0,04125

0,04388

0,04651

250

150

0,01165

0,01482

0,01799

0,02115

0,02432

0,02749

0,03066

0,03382

0,03699

0,04016

0,04332

0,04649

0,04966

0,05282

0,05599

280

150

0,01145

0,01456

0,01767

0,02079

0,02390

0,02701

0,03012

0,03323

0,03634

0,03946

0,04257

0,04568

0,04879

0,05190

0,05501

315

150

0,01128

0,01435

0,01741

0,02048

0,02355

0,02661

0,02968

0,03274

0,03581

0,03888

0,04194

0,04501

0,04807

0,05114

0,05420

315

175

0,01357

0,01726

0,02094

0,02463

0,02832

0,03201

0,03569

0,03938

0,04307

0,04676

0,05044

0,05413

0,05782

0,06151

0,06519

315

200

0,01567

0,01992

0,02418

0,02844

0,03269

0,03695

0,04121

0,04547

0,04972

0,05398

0,05824

0,06249

0,06675

0,07101

0,07527

355

175

0,01336

0,01699

0,02062

0,02425

0,02788

0,03151

0,03514

0,03877

0,04240

0,04603

0,04966

0,05329

0,05692

0,06055

0,06418

355

200

0,01567

0,01993

0,02419

0,02844

0,03270

0,03696

0,04122

0,04547

0,04973

0,05399

0,05825

0,06251

0,06676

0,07102

0,07528

400

175

0,01321

0,01680

0,02039

0,02398

0,02757

0,03116

0,03475

0,03833

0,04192

0,04551

0,04910

0,05269

0,05628

0,05987

0,06346

400

200

0,01544

0,01964

0,02383

0,02803

0,03223

0,03642

0,04062

0,04482

0,04901

0,05321

0,05740

0,06160

0,06580

0,06999

0,07419

400

225

0,01737

0,02209

0,02681

0,03153

0,03625

0,04097

0,04569

0,05041

0,05514

0,05986

0,06458

0,06930

0,07402

0,07874

0,08346

400

250

0,01983

0,02522

0,03061

0,03599

0,04138

0,04677

0,05216

0,05755

0,06294

0,06833

0,07371

0,07910

0,08449

0,08988

0,09527

450

200

0,01526

0,01940

0,02355

0,02770

0,03184

0,03599

0,04013

0,04428

0,04843

0,05257

0,05672

0,06086

0,06501

0,06916

0,07330

450

225

0,01709

0,02173

0,02637

0,03102

0,03566

0,04030

0,04494

0,04959

0,05423

0,05887

0,06352

0,06816

0,07280

0,07745

0,08209

450

250

0,01943

0,02471

0,02999

0,03527

0,04055

0,04582

0,05110

0,05638

0,06166

0,06694

0,07222

0,07750

0,08278

0,08806

0,09334

500

200

0,01511

0,01922

0,02333

0,02743

0,03154

0,03565

0,03975

0,04386

0,04797

0,05207

0,05618

0,06029

0,06439

0,06850

0,07261

500

225

0,01691

0,02150

0,02609

0,03069

0,03528

0,03988

0,04447

0,04906

0,05366

0,05825

0,06285

0,06744

0,07203

0,07663

0,08122

500

250

0,01915

0,02435

0,02955

0,03476

0,03996

0,04516

0,05036

0,05557

0,06077

0,06597

0,07118

0,07638

0,08158

0,08679

0,09199

560

225

0,01714

0,02179

0,02645

0,03111

0,03576

0,04042

0,04507

0,04973

0,05439

0,05904

0,06370

0,06836

0,07301

0,07767

0,08233

560

250

0,01892

0,02406

0,02920

0,03434

0,03948

0,04462

0,04976

0,05490

0,06004

0,06518

0,07032

0,07546

0,08060

0,08575

0,09089

630

225

0,01701

0,02163

0,02625

0,03087

0,03549

0,04011

0,04473

0,04936

0,05398

0,05860

0,06322

0,06784

0,07246

0,07708

0,08170

630

250

0,01875

0,02384

0,02894

0,03403

0,03913

0,04422

0,04932

0,05441

0,05951

0,06460

0,06970

0,07479

0,07989

0,08498

0,09008

МАРКИРОВКА:

Решетка РВ-1-D500-200*400 RAL9016
                             где:    РВ – решетка вентиляционная;
                                       1 – рядность решетки (однорядная);
                                       D500 – диаметр воздуховода, на который устанавливается решетка;
                                       200*400 – установочный размер решетки (HxL), мм;
                                       RAL9016 – цвет окраски решетки по каталогу RAL.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
0.551
1 893 ₽

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
