Воздухораспределитель эжекционный панельный ВЭПш
Воздухораспределители эжекционные панельные штампованные ВЭПш и панели типа П-ВЭПшУ предназначены для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.
ВЭПш - напольный в рабочей зоне, потолочный с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
Выпускаются в конструктивном исполнении: напольные с односторонним, 2-х, 3-х сторонним выпуском воздуха и с подводом воздуха сверху, потолочные с вертикальным и боковым подводом воздуха. Расход воздуха от 5 до 40 тыс. м3/ч, аэродинамическое сопротивление от 25 до 350 Па, масса от 9,6 до 168 кг.

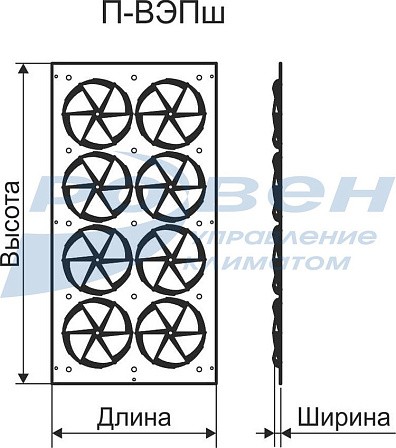

Воздухораспределительная панель П-ВЭПш
ВЭПш - панель воздухораспределительная с односторонней подачей воздуха для напольной установки в рабочей зоне и потолочной установки с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
Технические характеристики
Модель |
А1 |
H1 |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
Панель П-ВЭПш 2*2/278*296 |
264 |
- |
156-625 |
4 |
0,6 |
Панель П-ВЭПш 2*4/278*522 |
264 |
244 |
313-1250 |
8 |
1,2 |
Панель П-ВЭПш 4*4/522*522 |
508 |
366 |
625-2500 |
16 |
2,4 |
Панель П-ВЭПш 2*6/278*766 |
264 |
488 |
469-1875 |
12 |
3 |
Панель П-ВЭПш 4*6/522*766 |
508 |
488 |
938-3750 |
24 |
6 |
Панель П-ВЭПш 2*8/278*1010 |
264 |
732 |
625-2500 |
16 |
3,6 |
Панель П-ВЭПш 4*8/522*1010 |
508 |
732 |
1250-5000 |
32 |
7,2 |
МАРКИРОВКА:
Панель П-ВЭПш 2*2/278х296
где: Панель П-ВЭПш - тип воздухораспределителя;
2*2 - количество рядов и количество завихрителей в ряду;
278х296 - габаритные размеры панели (AxH), мм.

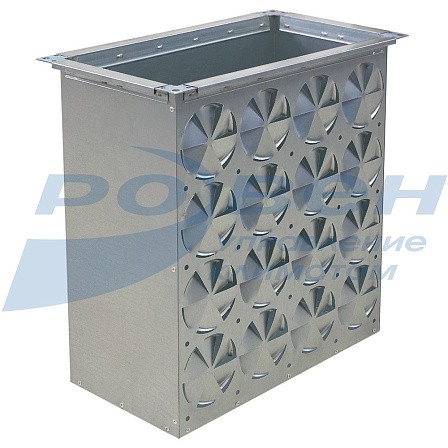

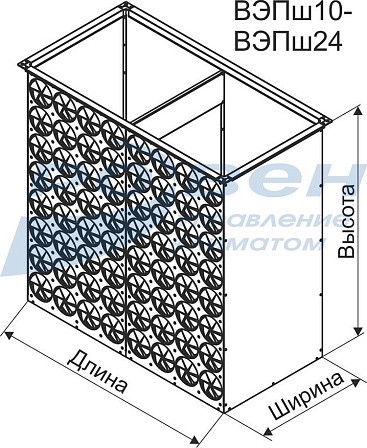

Воздухораспределители ВЭПш10-ВЭПш24
Воздухораспределитель состоит из воздухораздающей панели и короба, выполненных из оцинкованной стали. Панель П-ВЭПш10 имеет 16 закручивателей и 20 воздухораздающих отверстий. Расчетная площадь панели 0,25 м2. Панель П-ВЭПш11 имеет 32 закручивателя и 40 воздухораздающих отверстий. Расчетная площадь панели 0.5 м2.
Технические характеристики
Модель |
Габаритные размеры A*B*H |
Размер присоединительного фланца a*b |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
ВЭПш10 500*250*550 |
500*250*550 |
500*250 |
625-2500 |
16 |
9,1 |
ВЭПш11 500*500*1040 |
500*500*1040 |
500*500 |
1250-5000 |
32 |
22,6 |
ВЭПш12 998*500*1040 |
998*500*1040 |
998*500 |
2500-10000 |
64 |
45,2 |
ВЭПш13 1496*500*1040 |
1496*500*1040 |
1496*500 |
3750-15000 |
96 |
67,8 |
ВЭПш14 1995*500*1040 |
1995*500*1040 |
1995*500 |
5000-20000 |
128 |
90,4 |
ВЭПш21 500*500*2076 |
500*500*2076 |
500*500 |
2500-10000 |
64 |
45,2 |
ВЭПш22 998*500*2076 |
998*500*2076 |
998*500 |
5000-20000 |
128 |
90,4 |
ВЭПш23 1496*500*2076 |
1496*500*2076 |
1496*500 |
7500-30000 |
192 |
135,6 |
ВЭПш24 1995*500*2076 |
1995*500*2076 |
1995*500 |
10000-40000 |
256 |
180,8 |
МАРКИРОВКА:
Воздухораспределитель ВЭПш11 500*500*1040
где: ВЭПш11 - тип воздухораспределителя;
500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

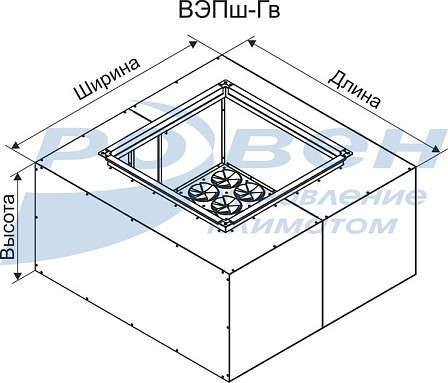

Воздухораспределители ВЭПш-Гв
ВЭПш Гв - воздухораспределители потолочные с вертикальным подводом воздуха через воздуховод прямоугольного сечения.
Технические характеристики
Модель |
Габаритные размеры A*B*H |
Размер присоединительного фланца a*b |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
ВЭПш11Гв 500*500*1036 |
500*500*1036 |
400*400 |
1250-5000 |
32 |
30 |
ВЭПш12Гв 998*500*1036 |
998*500*1036 |
630*630 |
2500-10000 |
64 |
46 |
ВЭПш13Гв 1496*500*1036 |
1496*500*1036 |
800*800 |
3750-15000 |
96 |
68 |
ВЭПш14Гв 1995*500*1036 |
1995*500*1036 |
890*890 |
5000-20000 |
128 |
91 |
ВЭПш22Гв 998*500*2072 |
998*500*2072 |
800*800 |
5000-20000 |
128 |
91 |
ВЭПш23Гв 1496*500*2072 |
1496*500*2072 |
1110*1110 |
7500-30000 |
192 |
135,6 |
ВЭПш24Гв 1995*500*2072 |
1995*500*2072 |
1250*1250 |
10000-40000 |
256 |
180,8 |
МАРКИРОВКА:
Воздухораспределитель ВЭПш11Гв 500*500*1036
где: ВЭПш11Гб - тип воздухораспределителя;
500*500*1036 - габаритные размеры воздухораспределителя (AxBxH), мм.

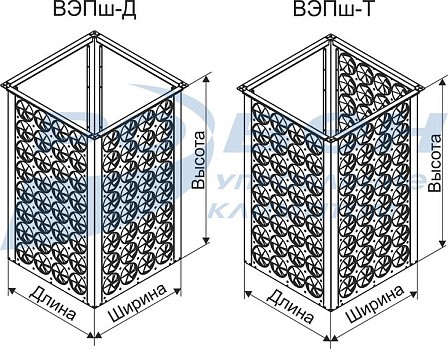

Воздухораспределители ВЭПш-Д и ВЭПш-Т
Воздухораспределители типа ВЭПш могут изготавливаться с двухсторонней (ВЭПш-Д) и трехсторонней (ВЭПш-Т) подачей воздуха. Воздухораспределители могут состоять из нескольких панелей ВЭПш-11.
Технические характеристики
Модель |
Габаритные размеры A*B*H |
Размер присоединительного фланца a*b |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
ВЭПш-Д 600*600*1040 |
600*600*1040 |
600*600 |
2500-10000 |
64 |
22,8 |
ВЭПш-Т 600*600*1040 |
600*600*1040 |
600*600 |
3750-15000 |
96 |
24,4 |
МАРКИРОВКА:
Воздухораспределитель ВЭПш-Д 600*600*1040
где: ВЭПш-Д - тип воздухораспределителя;
500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

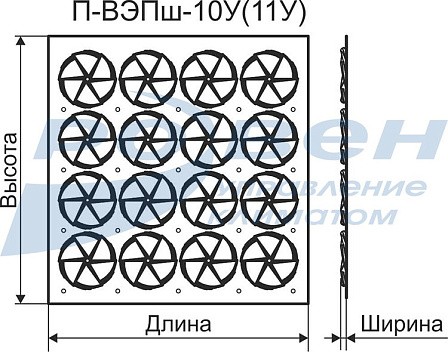

Воздухораспределители П-ВЭПш10У и П-ВЭПш11У
ВЭПшУ - панель воздухораспределительная универсальная с односторонней подачей воздуха предназначены для установки в металлические воздуховоды и в строительные конструкции для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.
Технические характеристики
Модель |
А |
H |
Расход воздуха, м3/ч |
Общее число закручи-вателей, шт |
Масса, кг |
Панель П-ВЭПш10У 4*4/523*540 |
523 |
540 |
625-2500 |
16 |
3,1 |
Панель П-ВЭПш11У 4*8/523*1028 |
523 |
1028 |
1250-5000 |
32 |
6,2 |
МАРКИРОВКА:
Панель П-ВЭПш10У 4*4/523*540
где: Панель П-ВЭПш10У - тип универсального воздухораспределителя;
1*2 - количество рядов и количество завихрителей в ряду;
523*540 - габаритные размеры панели (AxH), мм.

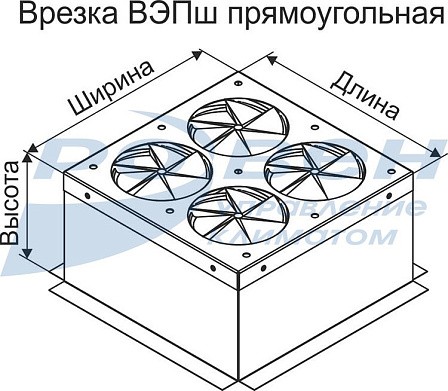

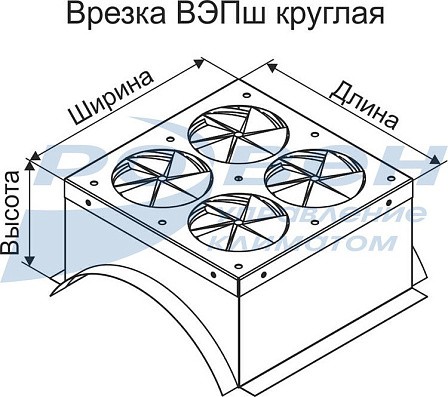

Воздухораспределители Врезка ВЭПш прямоугольная, Врезка ВЭПш круглая
Врезка ВЭПш – потолочный воздухораспределитель как с вертикальной, так и с боковой подачей воздуха. Предназначен для монтажа на воздуховод вентиляционной системы как круглого, так и прямоугольного сечения.
Технические характеристики врезок прямоугольных
Модель |
Расход воздуха, м3/ч |
Общее число закручивателей, шт |
Масса, кг |
Врезка ВЭПш 2*2/280*280*150 |
156-625 |
4 |
1,5 |
Врезка ВЭПш 2*4/520*280*150 |
313-1250 |
8 |
3 |
Врезка ВЭПш 4*4/520*520*150 |
625-2500 |
16 |
6 |
Врезка ВЭПш 2*6/800*280*150 |
469-1875 |
12 |
4,5 |
Врезка ВЭПш 4*6/800*520*150 |
938-3750 |
24 |
7,5 |
Врезка ВЭПш 2*8/1020*280*150 |
625-2500 |
16 |
6 |
Врезка ВЭПш 4*8/1020*520*150 |
1250-5000 |
32 |
12 |
МАКИРОВКА:
Воздухораспределитель Врезка ВЭПш 2*2/280*280*150
где: Врезка ВЭПш - тип воздухораспределителя;
2*2 - количество рядов и количество завихрителей в ряду;
280*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм.
Технические характеристики врезок круглых
Модель |
H, мм |
D, мм |
Расход воздуха, м³/ч |
Общее число закручивателей, шт |
Масса, кг |
Врезка ВЭПш 2*2/280*280*H/D |
150 |
315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 |
156-625 |
4 |
1,5 |
Врезка ВЭПш 2*4/520*280*H/D |
150 |
315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 |
313-1250 |
8 |
2,5 |
Врезка ВЭПш 4*4/520*520*H/D |
250 |
560 |
625-2500 |
16 |
4,3 |
630 |
4,4 |
||||
710 |
4,5 |
||||
200 |
800 |
4,1 |
|||
900 |
|||||
150 |
1000 |
3,6 |
|||
1120 |
|||||
1250 |
3,7 |
||||
Врезка ВЭПш 2*6/800*280*H/D |
150 |
315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 |
469-1875 |
12 |
3,6 |
Врезка ВЭПш 4*6/800*520*H/D |
250 |
560 |
938-3750 |
24 |
6,2 |
630 |
6,3 |
||||
710 |
6,4 |
||||
200 |
800 |
5,8 |
|||
900 |
5,9 |
||||
150 |
1000 |
5,2 |
|||
1120 |
|||||
1250 |
5,3 |
||||
Врезка ВЭПш 2*8/1020*280*H/D |
150 |
315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 |
625-2500 |
16 |
4,5 |
Врезка ВЭПш 4*8/1020*520*H/D |
250 |
560 |
1250-5000 |
32 |
7,7 |
630 |
7,8 |
||||
710 |
7,9 |
||||
200 |
800 |
7,2 |
|||
900 |
|||||
150 |
1000 |
6,5 |
|||
1120 |
|||||
1250 |
МАКИРОВКА:
Воздухораспределитель Врезка ВЭПш 2*4/540*280*150/315
где: Врезка ВЭПш - тип воздухораспределителя;
2*3 - количество рядов и количество завихрителей в ряду;
540*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм;
315 - диаметр воздуховода на который устанавливается врезка, мм.
Данные для подбора воздухораспределителей ВЭПш
Скорость, V, м/с |
Обозначение |
ВЭПш10; П-ВЭПш10У |
ВЭПш11; ВЭПш11ГБ; ВЭПш11ГВ; ВЭПш11У |
ВЭПш12; ВЭПш21; ВЭПш12ГБ; ВЭПш12ГВ; ВЭПш-Д |
ВЭПш13; ВЭПш13ГБ; ВЭПш13ГВ; ВЭПш-Т |
ВЭПш14; ВЭПш22; ВЭПш14ГБ; ВЭПш22ГБ; ВЭПш14ГВ; ВЭПш22ГВ |
ВЭПш23; ВЭПш23ГБ; ВЭПш23ГВ |
ВЭПш24; ВЭПш24ГБ; ВЭПш24ГВ |
||||||||||||||||
Fn, м2 |
0,25 |
0,5 |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
|||||||||||||||||
Число закручивателей |
16 |
32 |
64 |
96 |
128 |
192 |
256 |
|||||||||||||||||
Расчетные величины |
L0, м3/ч |
B0, м |
Fз.д., м2 |
L0, м3/ч |
B0, м |
Fз.д., м2 |
L0, м3/ч |
B0, м |
Fз.д., м2 |
L0, м3/ч |
B0, м |
Fз.д., м2 |
L0, м3/ч |
B0, м |
Fз.д., м2 |
L0, м3/ч |
B0, м |
Fз.д., м2 |
L0, м3/ч |
B0, м |
Fз.д., м2 |
|||
L на 1 закруч., м3/ч |
Lуд, м3/ч*м2 |
∆Pn, Па |
||||||||||||||||||||||
0.2 |
39 |
2500 |
25 |
620 |
4,6 |
21 |
1250 |
6,5 |
42 |
2500 |
9,2 |
85 |
3750 |
11,2 |
125 |
5000 |
13,0 |
169 |
7500 |
15,9 |
253 |
10000 |
18,3 |
335 |
47 |
3000 |
36 |
750 |
5,0 |
25 |
1500 |
7,1 |
50 |
3000 |
10,0 |
100 |
4500 |
12,3 |
151 |
6000 |
14,2 |
202 |
9000 |
17,4 |
303 |
12000 |
20,1 |
404 |
|
55 |
3500 |
49 |
875 |
5,4 |
29 |
1750 |
7,7 |
59 |
3500 |
10,8 |
117 |
5250 |
13,3 |
177 |
7000 |
15,3 |
234 |
10500 |
18,8 |
353 |
14000 |
21,7 |
471 |
|
62,5 |
4000 |
64 |
1000 |
5,8 |
34 |
2000 |
8,2 |
67 |
4000 |
11,6 |
135 |
6000 |
14,2 |
202 |
8000 |
16,4 |
269 |
12000 |
20,1 |
404 |
16000 |
23,2 |
538 |
|
0,3 |
70 |
4500 |
81 |
1125 |
6,2 |
38 |
2250 |
8,7 |
76 |
4500 |
12,3 |
151 |
6750 |
15,1 |
228 |
9000 |
17,4 |
303 |
13500 |
21,3 |
454 |
18000 |
24,6 |
605 |
78 |
5000 |
100 |
1250 |
6,5 |
42 |
2500 |
9,2 |
85 |
5000 |
13,0 |
169 |
7500 |
15,9 |
253 |
10000 |
18,3 |
335 |
15000 |
22,5 |
508 |
20000 |
25,9 |
671 |
|
86 |
5500 |
121 |
1375 |
6,8 |
46 |
2750 |
9,6 |
92 |
5500 |
13,5 |
185 |
8250 |
16,7 |
279 |
11000 |
19,2 |
369 |
16500 |
23,6 |
557 |
22000 |
27,2 |
740 |
|
94 |
6000 |
144 |
1500 |
7,1 |
50 |
3000 |
10,0 |
100 |
6000 |
14,3 |
202 |
9000 |
17,4 |
303 |
12000 |
20,1 |
404 |
18000 |
24,6 |
605 |
24000 |
28,4 |
807 |
|
0,4 |
101 |
6500 |
169 |
1625 |
7,4 |
55 |
3250 |
10,5 |
110 |
6500 |
14,5 |
219 |
9750 |
18,1 |
326 |
13000 |
20,9 |
437 |
19500 |
25,6 |
655 |
26000 |
29,6 |
876 |
110 |
7000 |
196 |
1750 |
7,7 |
59 |
3500 |
10,8 |
117 |
7000 |
15,3 |
234 |
10500 |
18,8 |
353 |
14000 |
21,7 |
471 |
21000 |
26,6 |
707 |
28000 |
30,7 |
942 |
|
117 |
7500 |
225 |
1875 |
7,9 |
63 |
3750 |
11,2 |
125 |
7500 |
15,9 |
253 |
11250 |
19,4 |
376 |
15000 |
22,5 |
506 |
22500 |
27,5 |
756 |
30000 |
31,8 |
1011 |
|
125 |
8000 |
256 |
2000 |
8,2 |
67 |
4000 |
11,6 |
135 |
8000 |
16,4 |
269 |
12000 |
20,1 |
404 |
16000 |
23,2 |
538 |
24000 |
28,4 |
807 |
32000 |
32,8 |
1076 |
|
0,5 |
133 |
8500 |
289 |
2125 |
8,5 |
72 |
4250 |
12,0 |
144 |
8500 |
16,9 |
286 |
12750 |
20,7 |
428 |
17000 |
23,9 |
571 |
25500 |
29,3 |
858 |
34000 |
33,8 |
1142 |
141 |
9000 |
324 |
2250 |
8,7 |
75 |
4500 |
12,3 |
151 |
9000 |
17,4 |
303 |
13500 |
21,3 |
454 |
18000 |
24,6 |
605 |
27000 |
30,1 |
906 |
36000 |
34,8 |
1211 |
|
148 |
9500 |
361 |
2375 |
9,0 |
80 |
4750 |
12,6 |
156 |
9500 |
17,9 |
320 |
14250 |
21,9 |
480 |
19000 |
25,3 |
640 |
28500 |
31,0 |
961 |
38000 |
35,8 |
1281 |
|
156 |
10000 |
400 |
2500 |
9,2 |
84 |
5000 |
13,0 |
169 |
10000 |
18,3 |
335 |
15000 |
22,5 |
506 |
20000 |
25,9 |
671 |
30000 |
31,8 |
1011 |
40000 |
35,7 |
1347 |
Расшифровка обозначений
Lобщ - общий воздухообмен, м3/ч
Lо - количество воздуха, подаваемого одним ВЭПш, м3/ч
L - количество воздуха, подаваемого через один закручиватель, м3/ч
Lуд - количество воздуха, приходящееся на 1 м2
площади воздухораздающей панели, м3/ч*м2
Fпом - площадь пола помещения, м2
Fр.з. - площадь пола вентилируемой рабочей зоны, м2
Fп - условно принятая расчетная площадь воздухораздающей панели, на 1 м2 которой размещено 64 закручивателя, м2
Fвх - площадь отверстия для входа воздуха из воздуховода в короб воздухораспределителя, м2
l - расстояние между соседними ВЭПш, м
l1 - расстояние между воздухораспределителями и сплошным ограждением, м
l2 - расстояние от воздухораспределителя до рабочего места, м
l3 - расстояние от воздухораспределителя до пола или потолка, м
υвх
- скорость движения воздуха, отнесенная к Fвх, м/с
υх - максимальная скорость движения воздуха в рассчитываемом сечении приточного факела, м/с
υдоп - допускаемая скорость движения воздуха в рабочей зоне, м/с
ζвх
- коэффициент полных потерь давлений на входе в воздухораспределитель, отнесенный к скорости υвх
∆Pп
- потери полного давления в воздухораспределителе, кгс/м2
∆Pвх
- потери полного давления на входе в воздухораспределитель, кгс/м2
∆tо
- разность между средней температурой воздуха рабочей зоны и температурой воздуха на входе в воздухораспределитель, °С
∆tдоп - допускаемый перепад температур в рабочей зоне, °С
Fз.д. - площадь условной зоны действия ВЭПш, на которой средняя скорость движения воздуха рабочей зоны не выходит за пределы допустимой, м2
Bо - сторона квадрата условной зоны действия приточного факела ВЭПш на границе которой υх=2м/с, м
n - расчетное количество воздухораспределителей, шт
ρ - плотность воздуха, кгс*с2/м4
Не представленные в наличии модели доступны к поставке под заказ
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
