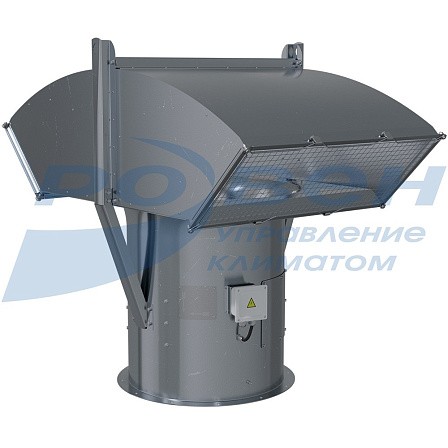

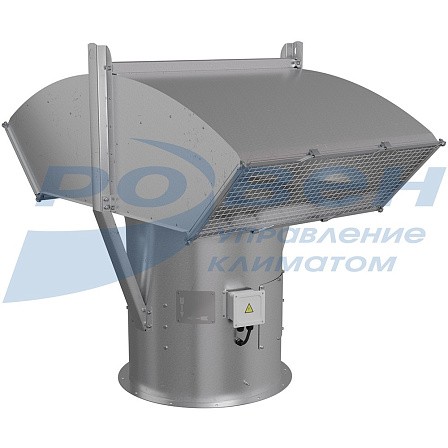

Вентилятор крышный осевой подпора ВОП-20
Вентиляторы ВОП-20 применяются для подпора воздуха в системах противопожарной защиты и выпускаются в общепромышленном исполнении. Они предназначены для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей.
Конструктивное решение защитного зонта позволяет надежно защитить вентиляционный канал от попадания осадков. Предложенная конструкция обеспечивает минимальное аэродинамическое сопротивление.

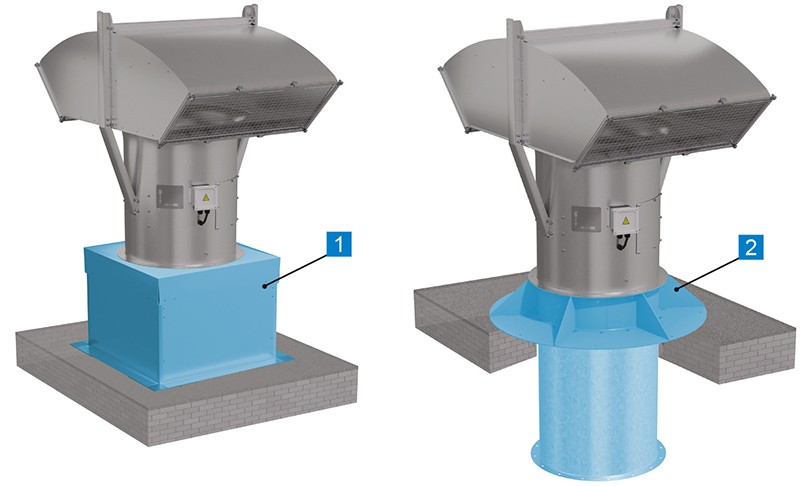

Дополнительное оборудование для монтажа вентиляторов ВОП-20
|
№ |
Наименование |
Описание |
|
1 |
Стаканы опорные монтажные СОМ 1, СОМ 1Н, СОМ 2, СОМ 2Н |
Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата |
|
2 |
Узел прохода УПМ1, УПМ3 |
Узел прохода предназначен для монтажа осевого вентилятора на крышу здания. Применение узла прохода позволяет обеспечить надежную фиксацию и герметизацию вентиляционного канала.
|
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Таблица применимости дополнительного оборудования на вентиляторы ВОП-20
|
Номер вентилятора |
Дополнительная комплектация |
||
|
Модель стакана опорного монтажного* |
Модель узла прохода |
||
|
ВОП-20-4,0 |
СОМ-1Н-О-4,0AF-КП |
УПМ1-400 |
УПМ3-400 |
|
ВОП-20-4,5 |
СОМ-1Н-О-4,5AF-КП |
УПМ1-450 |
УПМ3-450 |
|
ВОП-20-5,0 |
СОМ-1Н-О-5,0AF-КП |
УПМ1-500 |
УПМ3-500 |
|
ВОП-20-5,6 |
СОМ-1Н-О-5,6AF-КП |
УПМ1-560 |
УПМ3-560 |
|
ВОП-20-6,3 |
СОМ-1Н-О-6,3AF-КП |
УПМ1-630 |
УПМ3-630 |
|
ВОП-20-7,1 |
СОМ-1Н-О-7,1AF-КП |
УПМ1-710 |
УПМ3-710 |
|
ВОП-20-8,0 |
СОМ-1Н-О-8,0AF-КП |
УПМ1-800 |
УПМ3-800 |
|
ВОП-20-9,0 |
СОМ-1Н-О-9,0AF-КП |
УПМ1-900 |
УПМ3-900 |
|
ВОП-20-10,0 |
СОМ-1Н-О-10,0AF-КП |
УПМ1-1000 |
УПМ3-1000 |
|
ВОП-20-11,2 |
СОМ-1Н-О-11,2AF-КП |
УПМ1-1120 |
УПМ3-1120 |
|
ВОП-20-12,5 |
СОМ-1Н-О-12,5AF-КП |
УПМ1-1250 |
УПМ3-1250 |
* При выборе модели стакана опорного монтажного СОМ, следует руководствоваться условиями и конструктивными особенностями места установки вентилятора.
Полная информация о вентиляторах ВОП-20 представлена в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов ВОП-20
|
Наименование |
D, мм |
D1, мм |
D2, мм |
n, шт |
В, мм |
С, мм |
Нmax, мм |
|
Вентилятор осевой подпора ВОП-20-4,0 |
400 |
436 |
460 |
8 |
1089 |
654 |
914 |
|
Вентилятор осевой подпора ВОП-20-4,5 |
450 |
486 |
510 |
8 |
1211 |
754 |
1051 |
|
Вентилятор осевой подпора ВОП-20-5,0 |
500 |
536 |
560 |
12 |
1369 |
835 |
1193 |
|
Вентилятор осевой подпора ВОП-20-5,6 |
560 |
620 |
660 |
12 |
1430 |
915 |
1258 |
|
Вентилятор осевой подпора ВОП-20-6,3 |
630 |
690 |
730 |
12 |
1651 |
1006 |
1560,5 |
|
Вентилятор осевой подпора ВОП-20-7,1 |
710 |
770 |
810 |
16 |
1793 |
1106 |
1671 |
|
Вентилятор осевой подпора ВОП-20-8,0 |
800 |
860 |
900 |
16 |
2034 |
1206 |
1738,5 |
|
Вентилятор осевой подпора ВОП-20-9,0 |
900 |
960 |
1000 |
16 |
2224 |
1341 |
1855 |
|
Вентилятор осевой подпора ВОП-20-10,0 |
1000 |
1070 |
1100 |
16 |
2440 |
1466 |
1979 |
|
Вентилятор осевой подпора ВОП-20-11,2 |
1120 |
1195 |
1235 |
16 |
2800 |
1655 |
2202 |
|
Вентилятор осевой подпора ВОП-20-12,5 |
1250 |
1320 |
1360 |
16 |
3060 |
1855 |
2379 |
Технические характеристики ВОП-20
|
№ вент. |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг |
|
4,0 |
ВОП-20-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
53,6 |
|
ВОП-20-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
62,6 |
|
|
ВОП-20-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
64,1 |
|
|
ВОП-20-4,0-О-R3L/4,0/PAG/93-3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
73 |
|
|
4,5 |
ВОП-20-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
62,7 |
|
ВОП-20-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
71,6 |
|
|
ВОП-20-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
73,1 |
|
|
ВОП-20-4,5-О-R3L/4,5/PAG/13-3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
84,7 |
|
|
ВОП-20-4,5-О-R3L/4,5/PAG/17-4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
88,9 |
|
|
ВОП-20-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
96,4 |
|
|
5,0 |
ВОП-20-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
72,7 |
|
ВОП-20-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
82 |
|
|
ВОП-20-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
83,5 |
|
|
ВОП-20-5,0-О-R3L/5,0/PAG/09-3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
95 |
|
|
ВОП-20-5,0-О-R3L/5,0/PAG/13-4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
99,3 |
|
|
ВОП-20-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
107 |
|
|
ВОП-20-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
123 |
|
|
5,6 |
ВОП-20-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
91,3 |
|
ВОП-20-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
92,8 |
|
|
ВОП-20-5,6-О-R3L/5,6/PAG/37-3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
105 |
|
|
ВОП-20-5,6-О-R3L/5,6/PAG/09-4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
110 |
|
|
ВОП-20-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
117 |
|
|
ВОП-20-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
133 |
|
|
6,3 |
ВОП-20-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
117 |
|
ВОП-20-6,3-О-R4Z/6,3/PAG/53-3,0/3000/220-380 |
3,0 |
2820 |
6,54 |
130 |
|
|
ВОП-20-6,3-О-R4Z/6,3/PAG/57-4,0/3000/220-380 |
4,0 |
2840 |
8,41 |
134 |
|
|
ВОП-20-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
141 |
|
|
ВОП-20-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
159 |
|
|
ВОП-20-6,3-О-R4Z/6,3/PAG/37-11,0/3000/380-660 |
11,0 |
2880 |
21,3 |
182 |
|
|
ВОП-20-6,3-О-R4Z/6,3/PAG/41-15,0/3000/380-660 |
15,0 |
2910 |
28,8 |
230 |
|
|
ВОП-20-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
243 |
|
|
7,1 |
ВОП-20-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
159 |
|
ВОП-20-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
170 |
|
|
ВОП-20-7,1-О-R4Z/7,1/PAG/33-11,0/3000/380-660 |
11,0 |
2880 |
21,3 |
200 |
|
|
ВОП-20-7,1-О-R4Z/7,1/PAG/37-15,0/3000/380-660 |
15,0 |
2910 |
28,8 |
250 |
|
|
ВОП-20-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
262 |
|
|
ВОП-20-7,1-О-R4Z/7,1/PAG/17-22,0/3000/380-660 |
22,0 |
2920 |
41 |
307 |
|
|
ВОП-20-7,1-О-R4Z/7,1/PAG/21-30,0/3000/380-660 |
30,0 |
2920 |
55,4 |
343 |
|
|
8,0 |
ВОП-20-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
170 |
|
ВОП-20-8,0-О-R4Z/8,0/PAG/42-3,0/1500/220-380 |
3,0 |
1410 |
7,12 |
176 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/46-4,0/1500/220-380 |
4,0 |
1410 |
9,38 |
181 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
198 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
202 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/29-11,0/3000/380-660 |
11,0 |
2880 |
21,3 |
225 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/33-15,0/3000/380-660 |
15,0 |
2910 |
28,8 |
276 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/37-22,0/3000/380-660 |
22,0 |
2920 |
41 |
333 |
|
|
ВОП-20-8,0-О-R4Z/8,0/PAG/41-30,0/3000/380-660 |
30,0 |
2920 |
55,4 |
369 |
|
|
9,0 |
ВОП-20-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380 |
4,0 |
1410 |
9,38 |
230 |
|
ВОП-20-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
247 |
|
|
ВОП-20-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
277 |
|
|
ВОП-20-9,0-О-R5Z/9,0/PAG/18-11,0/1500/380-660 |
11,0 |
1440 |
22,9 |
289 |
|
|
ВОП-20-9,0-О-R5Z/9,0/PAG/22-15,0/1500/380-660 |
15,0 |
1450 |
30,1 |
346 |
|
|
ВОП-20-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
368 |
|
|
10,0 |
ВОП-20-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380 |
4,0 |
1410 |
9,38 |
237 |
|
ВОП-20-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
256 |
|
|
ВОП-20-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
284 |
|
|
ВОП-20-10,0-О-R5Z/10,0/PAG/14-11,0/1500/380-660 |
11,0 |
1440 |
22,9 |
296 |
|
|
ВОП-20-10,0-О-R5Z/10,0/PAG/18-15,0/1500/380-660 |
15,0 |
1450 |
30,1 |
356 |
|
|
ВОП-20-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
376 |
|
|
ВОП-20-10,0-О-R5Z/10,0/PAG/94-22,0/1500/380-660 |
22,0 |
1450 |
43,2 |
406 |
|
|
11,2 |
ВОП-20-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
338 |
|
ВОП-20-11,2-О-R5Z/11,2/PAG/30-11,0/1500/380-660 |
11,0 |
1440 |
22,9 |
351 |
|
|
ВОП-20-11,2-О-R5Z/11,2/PAG/34-15,0/1500/380-660 |
15,0 |
1450 |
30,1 |
409 |
|
|
ВОП-20-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
428 |
|
|
ВОП-20-11,2-О-R5Z/11,2/PAG/42-22,0/1500/380-660 |
22,0 |
1450 |
43,2 |
469 |
|
|
ВОП-20-11,2-О-R5Z/11,2/PAG/18-30,0/1500/380-660 |
30,0 |
1450 |
57,9 |
498 |
|
|
ВОП-20-11,2-О-R5Z/11,2/PAG/22-37,0/1500/380-660 |
37,0 |
1450 |
69,9 |
582 |
|
|
12,5 |
ВОП-20-12,5-О-R5Z/12,5/PAG/55-4,0/1000/220-380 |
4,0 |
930 |
9,74 |
360 |
|
ВОП-20-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660 |
5,5 |
950 |
13,2 |
380 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660 |
7,5 |
950 |
17,2 |
396 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/15-11,0/1000/380-660 |
11,0 |
960 |
23,6 |
468 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/19-15,0/1000/380-660 |
15,0 |
960 |
31,2 |
499 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
490 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/58-22,0/1500/380-660 |
22,0 |
1450 |
43,2 |
515 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/62-30,0/1500/380-660 |
30,0 |
1450 |
57,9 |
543 |
|
|
ВОП-20-12,5-О-R5Z/12,5/PAG/14-37,0/1500/380-660 |
37,0 |
1450 |
69,9 |
631 |
Электрические схемы подключения вентиляторов в сеть 380 В
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
