Вставки гибкие для канальных вентиляторов и систем вентиляции

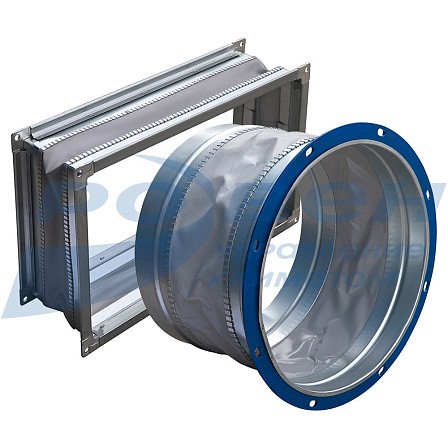

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Вставки гибкие типа ВГ предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.

Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.


Габаритные и присоединительные размеры для канальных вентиляторов, систем вентиляции и кондиционирования прямоугольного сечения


Типоразмер вентилятора

Модель гибкой вставки

L

H

40-20

ВГ 40-20

400

200

50-25

ВГ 50-25

500

250

50-30

ВГ 50-30

500

300

60-25

ВГ 60-25

600

250

60-30

ВГ 60-30

600

300

60-35

ВГ 60-35

600

350

70-40

ВГ 70-40

700

400

80-50

ВГ 80-50

800

500

90-50

ВГ 90-50

900

500

100-50

ВГ 100-50

1000

500

Габаритные и присоединительные размеры для канальных вентиляторов, систем вентиляции и кондиционирования круглого сечения


Размер D1 приведен для справок и вычисляется по формуле: D1=D+25мм

Модель гибкой вставки

D

D1*

ВГ-D180/205

180

205

ВГ-D200/225

200

225

ВГ-D225/250

225

250

ВГ-D250275

250

275

ВГ-D280/305

280

305

ВГ-D315/340

315

340

ВГ-D355/380

355

380

ВГ-D400/425

400

425

ВГ-D450/475

450

475

ВГ-D500/525

500

525

ВГ-D560/585

560

585

ВГ-D630/655

630

655

ВГ-D710/735

710

735

ВГ-D800/825

800

825

ВГ-D900/925

900

925

ВГ-D1000/1025

1000

1025

ВГ-D1120/1145

1120

1145

ВГ-D1250/1175

1250

1175

МАРКИРОВКА:

Вставка гибкая ВГ 40-20 ш20-ш20
                       где:  ВГ – вставка гибкая для канальных вентиляторов;
                               40-20 – типоразмер прямоугольного вентилятора (по прямоугольному
                                            присоединительному сечению (LxH), см;
                               ш20-ш20 – тип соединения гибкой вставки: на фланцах из шины 20 мм,
                                            (ш30-ш30 - на фланцах из шины 30 мм, фл25-фл25 - фланцы из уголка 25мм.
Вставка гибкая ВГ-D500/525 фл25-нип
                      где:  ВГ – вставка гибкая для канальных вентиляторов;
                              500/525 – диаметры гибкой вставки, соответственно, внутренний
                                               и по отверстиям, мм;
                              фл25-нип – тип соединения гибкой вставки: фланец из уголка 25мм-нипель;
                                             (фл 25-фл25 - на фланцах из уголка 25мм; нип-нип - соединение нипель-нипель).
Вставка гибкая ВГ-D500 нип-нип
                      где:  ВГ – вставка гибкая для канальных вентиляторов;
                              500 – диаметр гибкой вставки, мм;
                              нип-нип – тип соединения гибкой вставки: нипель-нипель;
                                             (фл 25-фл25 - на фланцах из уголка 25мм; фланец из уголка 25мм).

По отдельной заявке возможно изготовление гибких вставок нестандартных размеров, например, для для обеспечения герметичного гибкого соединения воздуховодов. Для нестандартных гибких вставок размеры проходного сечения (для прямоугольных вставок) или диаметр (для круглых вставок) указываются в миллиметрах.
Минимальные и максимальные размеры нестандартных гибких вставок:

  • прямоугольные: минимум 140х140 мм, максимум 1500х1500 мм;
  • круглые: минимальный диаметр 180 мм, максимальный диаметр 1250 мм.

МАРКИРОВКА:

Вставка гибкая ВГ 655*425 ш20-ш20
                         где:  ВГ – вставка гибкая;
                                 655*429 – проходное сечение гибкой вставки (LxH), мм;
                                 ш20-ш20 – тип соединения гибкой вставки: на фланцах из шины 20 мм,
                                           (ш30-ш30 - на фланцах из шины 30 мм, фл25-фл25 - фланцы из уголка 25мм).
Вставка гибкая ВГ-D-425 фл25-нип
                        где:  ВГ – вставка гибкая;
                                D-425 – диаметр гибкой вставки, мм;
                                фл25-нип – тип соединения гибкой вставки: фланец из уголка 25мм-нипель;
                                           (фл 25-фл25 - на фланцах из уголка 25мм; нип-нип - соединение нипель-нипель).
Вставка гибкая ВГ-D755 нип-нип
                        где:  ВГ – вставка гибкая;
                                755 – диаметр гибкой вставки, мм;
                                нип-нип – тип соединения гибкой вставки: нипель-нипель;
                                          (фл 25-фл25 - на фланцах из уголка 25мм; фланец из уголка 25мм).

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
4.998
3 533 ₽
шт
2.98
2 277 ₽
шт
3.4
2 543 ₽
шт
3.889
2 909 ₽

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
