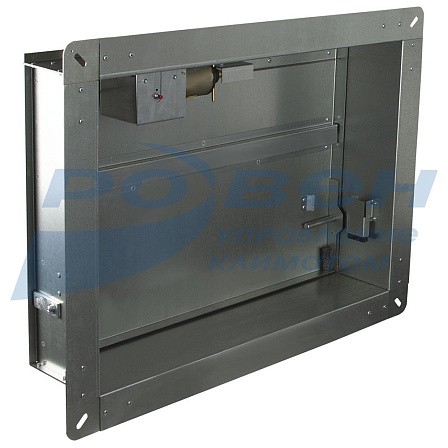

Клапан дымоудаления ДМУ с электромагнитным приводом
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Клапан дымоудаления ДМУ (далее клапан) используется в качестве клапана дымоудаления с нормально закрытой заслонкой.
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Пределы огнестойкости клапана ДМУ – E90.
Исходное положение заслонки клапана противодымной вентиляции – нормально закрытое (НЗ).
Угол поворота заслонки – 75-90°.
Клапан ДМУ изготавливается из оцинкованной стали.
Возможно изготовление клапана стенового исполнения с одним присоединительным фланцем.
По отдельному запросу рассматривается возможность изготовления антивандального исполнения клапана с указанием в наименовании (АВ). Данное исполнение отличается от обычного тем, что привод расположен за створкой клапана и не доступен с лицевой стороны клапана.
Клапан может комплектоваться следующими типами приводов:
- электромагнитный (ЭМ).
Способы управления заслонкой клапана ДМУ:
|
Тип привода |
Способ перевода заслонки |
Механизм перевода заслонки |
Принцип срабатывания привода |
||
|
Из исходного положения в рабочее |
из рабочего положения в исходное (многократное использование) |
В рабочее положение |
В исходное положение |
||
|
Р |
-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления; -от кнопки/тумблера в месте установки клапана |
-дистанционный с пульта управления -вручную |
электродвигатель |
электродвигатель |
Подача напряжения на соответствующие клеммы питания привода |
|
ЭМ* |
-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления; -от кнопки/тумблера в месте установки клапана |
-вручную |
возвратная пружина |
- |
Подача напряжения на электромагнит |
* Режим работы кратковременный, не более 1 минуты во включенном состоянии
Примечание:
Для 0 исполнения клапана (клапан изготовлен не в виде кассет):
Электрический реверсивный электропривод устанавливается только по высоте клапана (H).
Электромагнитный электропривод устанавливается только по ширине клапана (L).
Для кассетного исполнения клапанов - расположение электроприводов указано в разделах «Виды кассетного исполнения».
Высота клапана (H) не может быть больше ширины (L).
Габаритные и присоединительные размеры (мм)
Минимальный размер клапана ДМУ - 300х300 мм, далее с шагом 50 мм в соответствии с ниже приведенными таблицами. Максимальный размер по стороне L=2000 мм, по стороне H=1400 мм. Клапаны размером свыше максимального конструируются индивидуально.
Клапан ДМУ с реверсивным приводом и электромагнитным приводом
Характеристики приводов клапанов ДМУ
|
Характеристика |
Электромагнитный |
|
|
Время поворота, с, не более |
2 |
|
|
Крутящий момент, Нм |
- |
|
|
Напряжение электропитания привода, В |
24/220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
70 |
|
в состоянии покоя |
- |
|
|
Рабочая температура, °С |
-30...+50 |
|
|
Степень защиты |
IP54 |
|
|
Вес, кг |
1,5 |
|
Виды кассетного исполнения стеновых клапанов ДМУ с электромагнитным приводом
Типоразмерный ряд и значения площади живого сечения клапанов ДМУ с электромагнитным приводом
Коэффициент местного сопротивления клапанов ДМУ стенового типа
Масса клапанов ДМУ
Схемы установки клапанов
Примечание: Клапаны с электромагнитными приводами устанавливаются исключительно в вертикальной плоскости.
Электрические схемы подключения клапанов ДМУ
МАРКИРОВКА:
Клапан ДМУ-700(ЭМ/220)*500-С-ВН
где: клапан ДМУ – наименование клапана дымоудаления;
700*500 – установочные размеры клапана (L*H), мм;
700(ЭМ/220) – напряжение питания, производитель и тип привода:
700 – сторона расположения привода;
ЭМ – тип привода (ЭМ - электромагнитный привод);
220 – напряжение питания привода, В;
С – стеновой тип клапана;
ВН – тип размещения привода (снаружи клапана).
Примечание:
Тип клапана С - стеновой применяется только с типом размещения привода ВН – внутри клапана.
