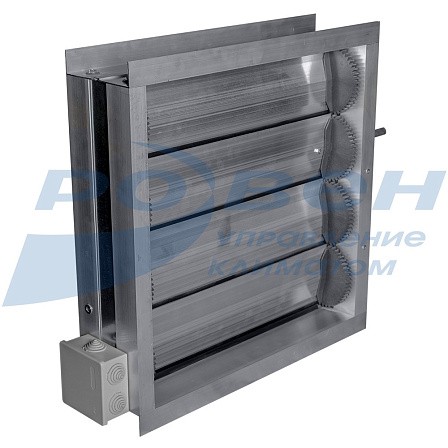

Клапан с подогревом типа ВКп

Воздушные алюминиевые клапаны предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Видео

Воздушные алюминиевые клапаны с подогревом ВКп предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.

Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.

Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.

Воздушные клапаны ВКп состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода (поставляется отдельно) и нагревательных элементов.
В пазах профиля ВКп размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.

Приводная ось клапанов ВКп имеет квадратное сечение □12мм.

Клапан ВКп оснащён нагревательными элементами внутри ламелей.
Высота ламелей - 100 мм. Для клапанов с высотой (H) кратной 50 мм зазор внизу изделия закрывается оцинкованным уголком 50 мм.
Минимальный и максимальный размеры клапана ВКп в соответствии с таблицей, с шагом 50 мм по любой стороне.

Длина (L), мм

Высота (H), мм

от 200 до 1400 (без перегородки) количество осей привода - 1 шт*

от 200 до 2000

от 1450 до 2900 (с перегородкой) удлинённая ось привода - 1 шт*


* Дополнительные оси устанавливаются по запросу.

Габаритные и присоединительные размеры клапанов типа ВКп (мм)


* Вылет оси: 15 мм - под ручной привод, 90 мм - под электропривод.

Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВКп (мм)

Н

H1

Н

H1

Н

H1

Н

H1

Н

H1

200

210,4

600

615,2

1000

1020

1400

1424,8

1800

1829,6

250

260,4

650

665,2

1050

1070

1450

1474,8

1850

1879,6

300

311,6

700

716,4

1100

1121,2

1500

1526

1900

1930,8

350

361,6

750

766,4

1150

1171,2

1550

1576

1950

1980,8

400

412,8

800

817,6

1200

1222,4

1600

1627,2

2000

2032

450

462,8

850

867,6

1250

1272,4

1650

1677,2

500

514

900

918,8

1300

1323,6

1700

1728,4

550

564

950

968,8

1350

1373,6

1750

1778,4


По отдельному запросу рассматривается возможность изготовления клапанов с двумя приводами без перегородки.
По отдельному запросу рассматривается возможность поставки привода или клапан вместе с приводом.

С информацией об электроприводах (модели RWE.., RWF...) можно ознакомиться в разделе «Электроприводы».

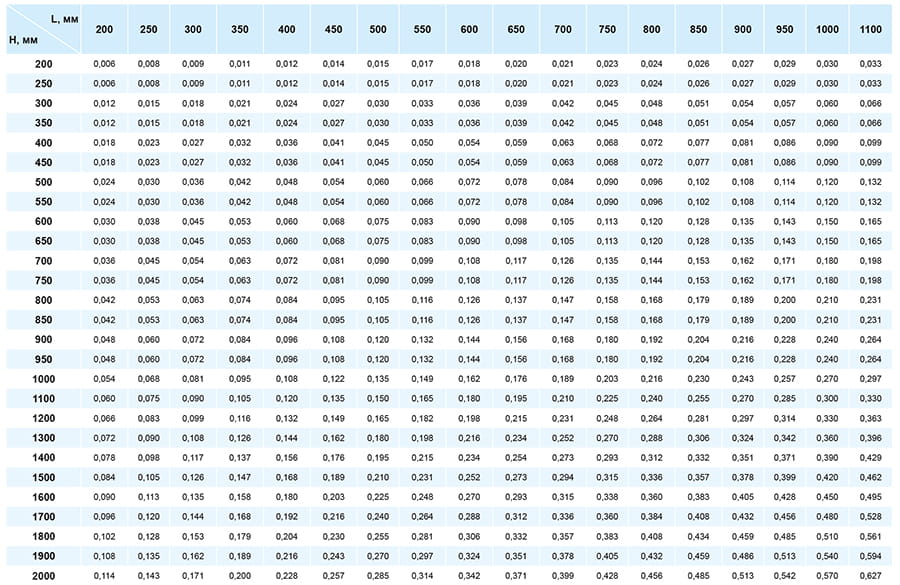

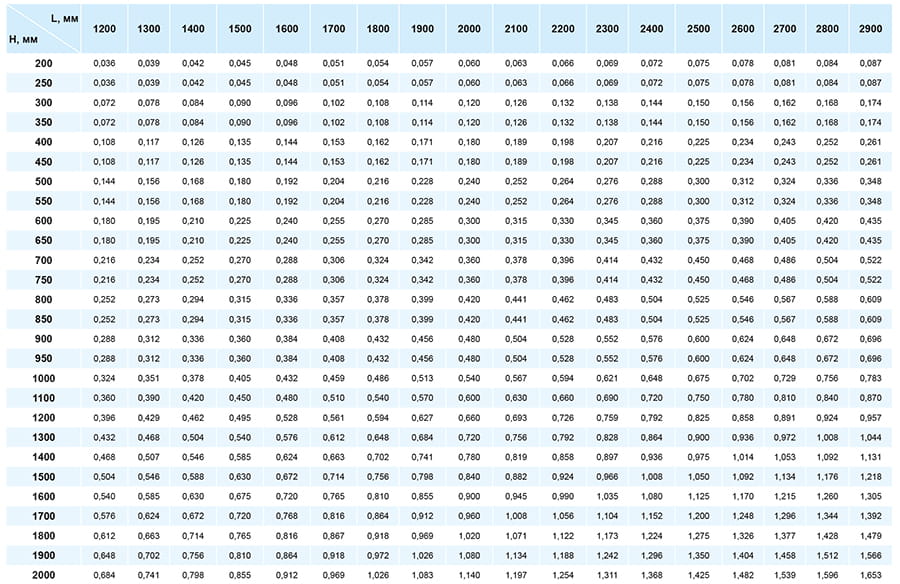

Мощности тэнов, установленных на клапанах ВКп, кВт

Мощности ТЭНов ВКп 1.jpg

Мощности ТЭНов ВКп 2.jpg

Аэродинамические характеристики


Электрическая схема подключения нагревательных элементов клапана ВКп


МАРКИРОВКА:

Воздушный клапан ВКп-600*350-ЭП
           где:    ВК – тип воздушного клапана;
                     600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                     ЭП – исполнение клапана с площадкой под электропривод.

Воздушный клапан ВКп-600*350(Р-Iк/220)
         где:    ВКп – тип воздушного клапана с подогревом;
                   600*350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                   350(Р-Iк/220):
                          50 – сторона расположения привода;
                          Р - тип привода (Р - электрический реверсивный привод;
                                  М - электромеханический привод с возвратной пружиной;
                         Iк – обозначение производителя привода (Iк – Allfa/Nenutec/Lufberg, IIк – Siemens);
                         220 – напряжение питания привода, В.

Не представленные в наличии модели доступны к поставке под заказ
