Клапан дымоудаления ДМУ-МС с электромагнитным приводом многостворчатый

Клапан дымоудаления ДМУ МС используется в качестве клапана дымоудаления с нормально закрытой заслонкой.
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Видео

Клапан дымоудаления ДМУ МС (далее клапан) используется в качестве клапана дымоудаления с нормально закрытой заслонкой. Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.

Клапан ДМУ МС изготавливается из оцинкованной стали.
Пределы огнестойкости клапана ДМУ МС – E90.
Исходное положение заслонки клапана противодымной вентиляции – нормально закрытое (НЗ).
Многостворчатое исполнения - без вылета створки за пределы корпуса клапана.
Стеновое исполнение клапана - привод внутри клапана.

Способы управления заслонкой клапана ДМУ МС:

Тип привода

Способ перевода заслонки

Механизм перевода заслонки

Принцип срабатывания привода

Из исходного положения в рабочее

из рабочего положения в исходное (многократное использование)

В рабочее положение

В исходное положение

ЭМ*

-автоматический, по сигналам пожарной автоматики;

-дистанционный с пульта управления;

-от кнопки/тумблера в месте установки клапана

-вручную

возвратная пружина

-

Подача напряжения на электромагнит


* Режим работы кратковременный, не более 1 минуты во включенном состоянии.

Примечание:

Электропривод устанавливается только по высоте клапана (H).

Файлы
Клапаны дымоудаления типа ДМУ МС.pdf

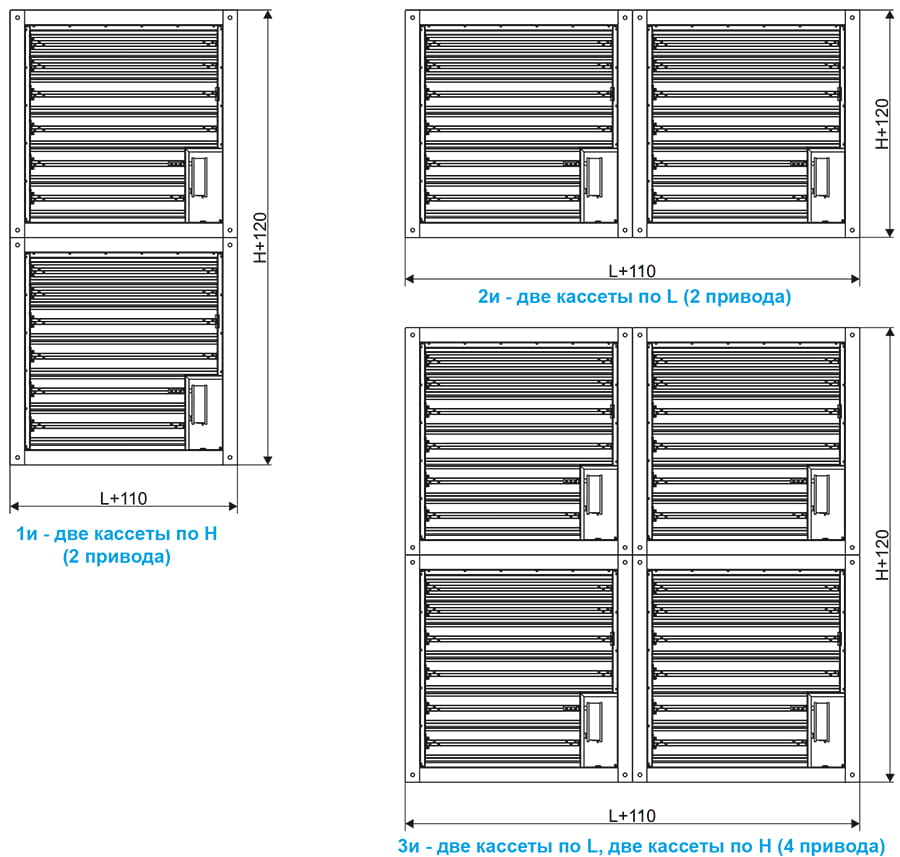

Габаритные и присоединительные размеры (мм)

ДМУ МС чертеж.jpg

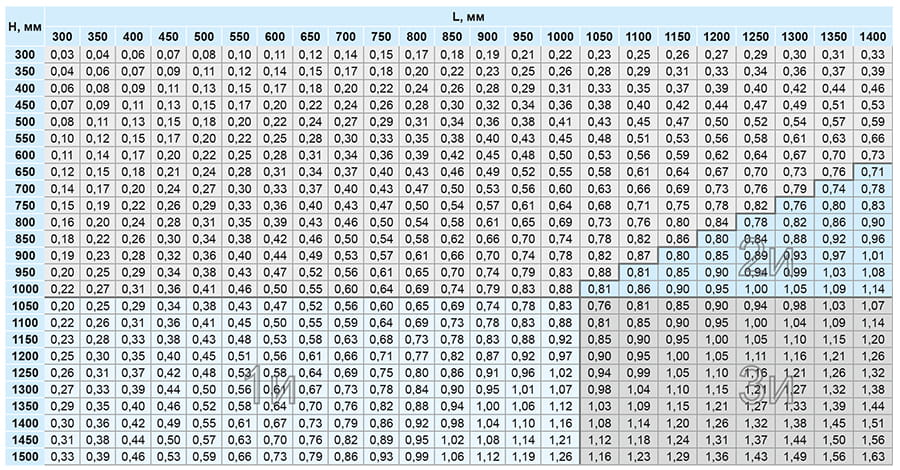

Типоразмерный ряд и значение площади живого сечения клапанов ДМУ МС стенового исполнения, м2

ДМУ-МС табл_коэф.jpg

Примечание: Клапаны, размеры которых превышают указанные в таблице, конструируются индивидуально.

Характеристики приводов клапанов ДМУ МС

Характеристика

Электромагнитный

Время поворота, с, не более

2

Крутящий момент, Нм

-

Напряжение электропитания привода, В

24/220

Потребляемая мощность, Вт

во время вращения

70

в состоянии покоя

-

Рабочая температура, °С

-30...+50

Степень защиты

IP54

Вес, кг

1,5

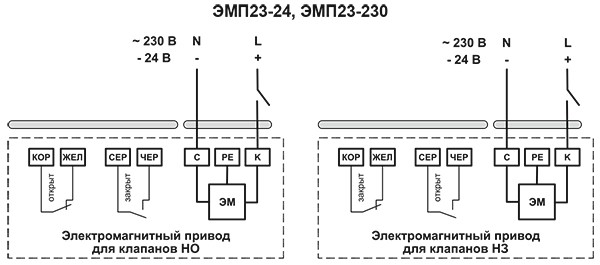

Электрические схемы подключения клапанов ДМУ МС

ДМУ-ЭМ элсхемы.jpg

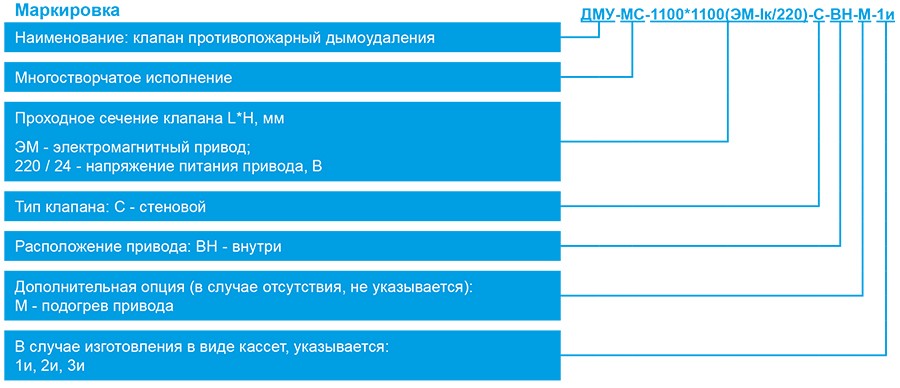

МАРКИРОВКА:

Клапан ДМУ-700*600(ЭМ/220)-С-ВН-МС
                   где:    клапан ДМУ – наименование клапана дымоудаления;
                              700*600 – установочные размеры клапана (L*H), мм;
                              600(ЭМ/220) – напряжение питания, производитель и тип привода:
                                     600 – сторона расположения привода;
                                     Р – тип привода (ЭМ - электромагнитный привод);
                                     220 – напряжение питания привода, В;
                             С – стеновой тип клапана;
                             ВН – тип размещения привода (ВН - внутри клапана);
                             МС – многостворчатый клапан.
