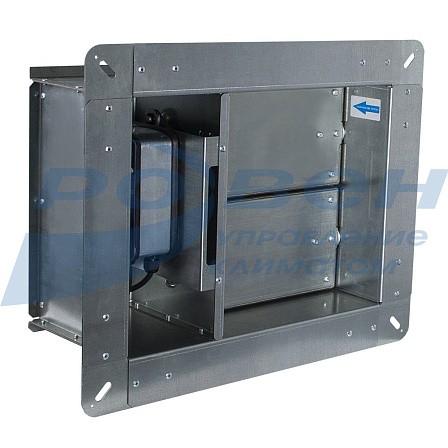

Клапаны ОЗ-МС-90

Клапан противопожарный ОЗ МС изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Клапан противопожарный ОЗ МС изготавливается в режиме нормально открытого (огнезадерживающего) клапана (НО), в режиме нормально закрытого клапана (НЗ).
Клапан противопожарный с нормально открытой заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
Клапан противопожарный с нормально закрытой заслонкой (НЗ) предназначен для открывания проемов при срабатывании пожарной сигнализации. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.

Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.

Пределы огнестойкости клапанов:

Обозначение клапана

Предел огнестойкости

в режиме нормально открытого (НО)

в режиме нормально закрытого (НЗ)

ОЗ МС-90

EI 90

EI 90

Примечание:

Потеря целостности (E) проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
Потеря теплоизолирующей способности (I) характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
Электропривод устанавливается только по высоте клапана (H).
Клапаны в режиме НО комплектуются электромеханическими с возвратной пружиной или электромагнитыми приводами; в режиме НЗ - только реверсивными приводами.
Клапан состоит из корпуса, заслонки, привода. Выпускается прямоугольного (квадратного) сечения.
Благодаря специально разработанной конструкции - отсутствует вылет заслонки за корпус клапана.
Клапан работоспособен в пространственной ориентации, указанной в «Схеме установки клапанов».
Клапан ОЗ МС изготавливается из оцинкованной стали.

Конструкции клапанов изготавливаются:

1) односекционные;
2) двухсекционные.

Клапаны ОЗ МС односекционные имеют предел огнестойкости EI 60, двухсекционные - EI 90.
Между секциями клапанов проложен огнеупорный материал, выполняющий роль температурного шва.
Клапаны прямоугольного сечения имеют присоединительные фланцы на торцевых поверхностях.

Клапан может комплектоваться следующими типами приводов:

- электромеханический с возвратной пружиной РОВЕН/Siemens (М).
- электрический реверсивный РОВЕН/Siemens (Р).
- электромагнитный (ЭМ).

Способы управления заслонкой клапана ОЗ МС:

Тип привода

Способ перевода заслонки

Механизм перевода заслонки

Принцип срабатывания привода

Из исходного положения в рабочее

из рабочего положения в исходное (многократное использование)

В рабочее положение

В исходное положение

М

-автоматический, по сигналам пожарной автоматики;

-дистанционный с пульта управления

-от кнопки/тумблера в месте установки клапана

-дистанционный с пульта управления - вручную

возвратная пружина

электродвигатель

отключение питающего напряжения

Р

-автоматический, по сигналам пожарной автоматики

-дистанционный с пульта управления

-от кнопки/тумблера в месте установки клапана

-дистанционный с пульта управления - вручную

электродвигатель

электродвигатель

подача напряжения на соответствующие клеммы питания привода

ЭМ*

-автоматический, по сигналам пожарной автоматики

-дистанционный с пульта управления

-от кнопки/тумблера в месте установки клапана

-вручную

возвратная пружина

-

подача напряжения на электромагнит

* Режим работы кратковременный, не более 1 минуты во включенном состоянии.
