Фильтр (корпус и сменная кассета) для прямоугольных каналов типа ФЯГ

- Развернутая фильтрующая поверхность
- Высокая производительность
- Высокая пылеемкость
- Длительный срок службы
- Возможность замены фильтрующих элементов

Корпус и сменная кассета поставляются ОТДЕЛЬНО!
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Особенности:

- Развернутая фильтрующая поверхность
- Высокая производительность
- Высокая пылеемкость
- Длительный срок службы
- Возможность замены фильтрующих элементов

Корпус и сменные кассеты поставляются ОТДЕЛЬНО!

Фильтры ФЯГ состоят из рамки, изготовленной из оцинкованной стали, внутри которой уложен фильтрующий материал в виде гофр, опирающийся со стороны входа воздуха на сетку гофрированной формы. Фильтрующий материал состоит из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7.

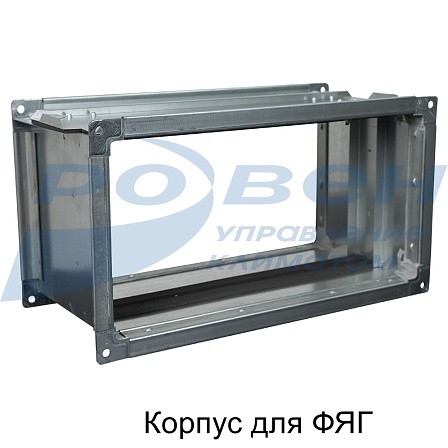

Корпус для ФЯГ изготавливается из оцинкованной стали. Крышка крепится к корпусу гайкой барашковой оцинкованной и петлями, что позволяет удобно и быстро менять кассету фильтра. Корпус снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы.
Уменьшенные размеры корпуса фильтра позволяют экономить место в системе вентиляции.

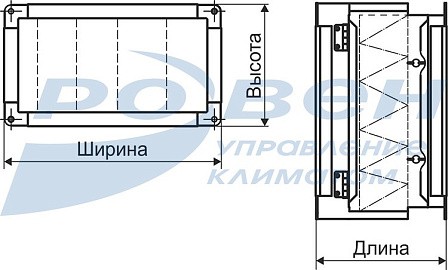

Габаритные и присоединительные размеры корпуса (мм)

Чертеж ФЯГ.jpg

Тип фильтра

L

H

С

L1

H1

Масса кассеты, кг

Масса корпуса, кг

ФЯГ 30-15

300

150

205

320

170

0,65

2,1

ФЯГ 40-20

400

200

420

220

0,72

2,54

ФЯГ 50-25

500

250

520

270

1,03

3,05

ФЯГ 50-30

500

300

520

320

1,15

3,22

ФЯГ 60-30

600

300

620

320

1,3

3,9

ФЯГ 60-35

600

350

620

370

1,44

4,3

ФЯГ 70-40

700

400

720

420

1,76

5,33

ФЯГ 80-50

800

500

820

520

2,44

6,5

ФЯГ 90-50

900

500

920

520

2,6

6,8

ФЯГ 100-50

1000

500

1020

520

2,8

7,1

* Фильтры ФЯГ стандартно комплектуются кассетами глубиной 48мм. По отдельному запросу рассматривается возможность изготовления кассет глубиной 100мм с максимальным размером 640х340 мм.

** По отдельному запросу рассматривается возможность изготовления фильтров нестандартных размеров.
Возможно изготовление корпуса под жироуловитель (см. в разделе «Фильтры жироулавливающие кассетные»).

Технические характеристики фильтров со сменной кассетой типа ФЯГ

Класс очистки Удельная воздушная нагрузка,мЗ/ч·м2 Аэродинамическое сопротивление, Па Эффективность средняя, %
начальное при глубине, мм рекомендуемое конечное
48 100
EU3 7000-10000 40-70 30-55 200 55
EU4 7000-10000 50-80 40-60 250 65

МАРКИРОВКА:

Корпус для фильтра ФЯГ 40-20
                      где:    ФЯГ – тип фильтра;
                                40-20 – типоразмер (по присоединительному сечению) (LxH), см.
Кассета сменная фильтрующая для ФЯГ 40-20-EU3
                      где:    ФЯГ – тип фильтра;
                                40-20 – типоразмер корпуса фильтра (по присоединительному сечению) (LxH), см;
                                EU3 – класс фильтра.

По отдельной заявке возможно изготовление кассеты ФЯГ без корпуса фильтра.

Кассета ФЯГ 600*400 EU5
                     где:    ФЯГ – тип фильтра;
                               600*400 – типоразмер кассеты фильтра (по присоединительному сечению) (LxH), мм;
                               EU5 – класс фильтра.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
7.1
7 568 ₽
шт
2.92
4 533 ₽
шт
3.52
4 873 ₽
шт
3.906
4 991 ₽
шт
4.56
5 369 ₽
шт
4.92
5 653 ₽
шт
5.98
6 253 ₽
шт
6.98
6 884 ₽
