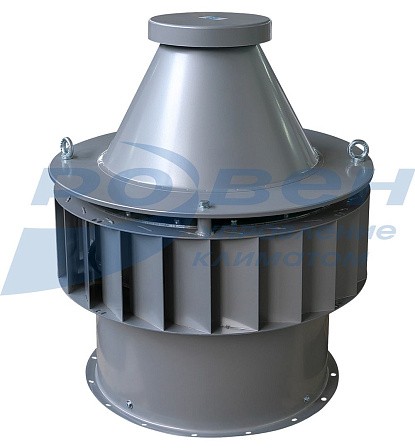

Вентилятор крышный взрывозащищенный ВКР

СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

- Корпус из углеродистой стали с полимерным покрытием
- Лопатки, загнутые назад
- Трехфазный асинхронный взрывозащищенный двигатель
- Вентиляторы выпускаются во взрывозащищенном исполнении (В1)
- Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
- Климатическое исполнение У (от -40ºС до +45ºС)
- Класс защиты электродвигателя IP 54

Крышные вентиляторы серии ВКР представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ.
Во избежание протекания атмосферных осадков или конденсата, образуемого на границе влажного воздуха, выходящего из помещения и холодных металлических частей вентилятора, необходимо устанавливать дренажный поддон.
Вентиляторы ВКР во взрывозащищенном исполнении комплектуются взрывозащищенными электродвигателями с маркировкой взрывозащиты 1Ех d llВ Т4.

Файлы
Вентиляторы крышные серии ВКР.pdf

Габаритные и присоединительные размеры (мм) крышных вентиляторов серии ВКР

ВКР чертеж.jpg

Модель

D

D1

D2

D3

H

H1

ВКР-4,0

530

490

400

434

700

183

ВКР-5,0

663

613

500

534

820

263

ВКР-6,3

834

772

630

665

1023

323

Технические и аэродинамические характеристики крышных вентиляторов серии ВКР

Вентиляторы крышные серии ВКР-В1-аэродинамика.jpg

Акустические характеристики крышных вентиляторов серии ВКР

№ вентилятора

Частота вращения,

об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий, дБа

63

125

250

500

1000

2000

4000

8000

4,0

1500

78

84

79

77

70

65

65

56

77

6,3

1000

76

83

87

92

87

80

72

64

92

1500

90

93

94

90

85

75

72

96

96

Пример обозначения:

Вентилятор крышный ВКР-6,3-В1-РН-2,2/1000/380-У1
  где: ВКР – серия крышного вентилятора;
         6,3 – типоразмер вентилятора;
        В1 – взрывозащищенный;
         РН – комплектация рабочим колесом с назад загнутыми лопатками;
        2,2 – мощность электродвигателя, кВт;
        1000 – частота вращения рабочего колеса, об/мин;
        380 – напряжение питания электродвигателя, В;
        У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
