Позиционер 0-10В ручной встраиваемый ETZ 0-10
Позиционер ETZ 0-10 (ручка-задатчик) предназначен для формирования управляющего сигнала плавной регулировки 0(2)-10В на входах электронных устройств различного назначения: частотные, симисторные регуляторы скорости, EC-моторы, устройства управления электронагревателями и т.д.
Описание товара
Характеристики моделей
Купить
Позиционер ETZ 0-10 (ручка-задатчик) предназначен для формирования управляющего сигнала плавной регулировки 0(2)-10В на входах электронных устройств различного назначения: частотные, симисторные регуляторы скорости, EC-моторы, устройства управления электронагревателями и т.д.
Используется для управления вентиляторами CV-SH-ЕС.
Технические характеристики:
- Напряжение питания: 10В (DC)
- Напряжение управления: 0 – 10В или 2 - 10В (DC) (задаётся джампером-перемычкой при монтаже)
- Ток нагрузки не более: 1 м А
- Ток через контакт включения до 10 мА при напряжении до 230В (AC/DC)
- Габаритные размеры, не более: 80х80х45 мм
- Масса, не более: . 0.07 кг
- Степень защиты от пыли и влаги: ІР20.
- Температура окружающей среды: от -1 0°С до +70 °С при относительной влажности не более 80%. В окружающем воздухе не должно быть взрывоопасных и вызывающих коррозию примесей.

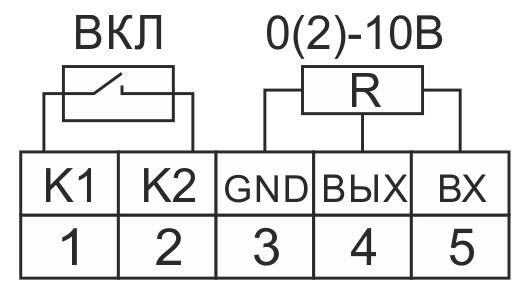

Электрическая схема подключения
Клеммы №1, №2 - включение/выключение («сухой контакт»).
Клеммы №3, №4, №5 – регулировка:
Клемма №3 – общий питания и управления
Клемма №4 – выход (0…10В) или (2…10В)
Клемма №5 – внешнее питание (+10В)
